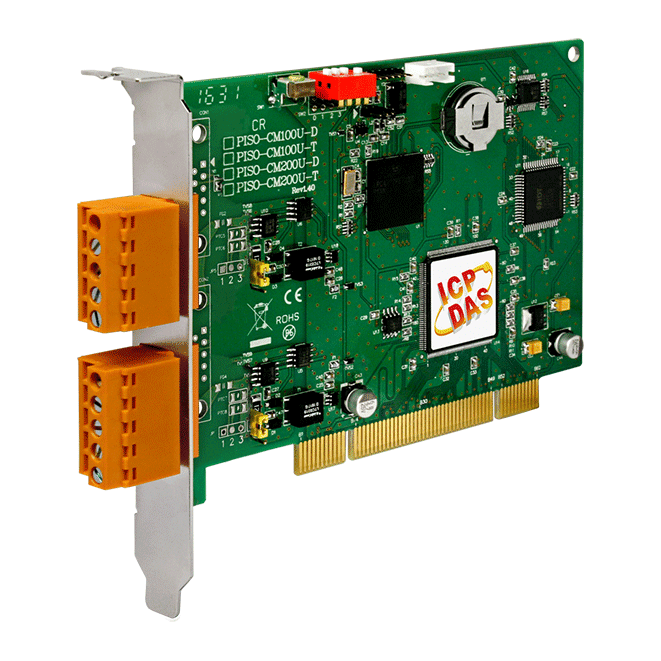

PISO-CM200U-T 2-portars programmerbart CAN universellt PCI-kort
Programmerbart tvåportars CAN 2.0A/2.0B-kort för universell PCI med inbyggd 32-bitars mikroprocessor för filtrering, tidsstämpling och buffring av CAN-meddelanden i Windows-PC.
- Två CAN-portar byggda på en Bosch C_CAN-kontroller och NXP 82C250-transceivrar
- Stöder CAN 2.0A och CAN 2.0B, med överföringshastigheter från 10 k till 1 M bit/s
- 32-bitars inbyggd mikroprocessor för filtrering, förbehandling och lagring med tidsstämpel av CAN-meddelanden
- Tidsstämplingens precision vid lagring är minst ±1 ms, med stöd av en inbyggd realtidsklocka
- Buffrar upp till 256 CAN-meddelanden och stöder upp till 5 uppsättningar av cykliska sändningsmeddelanden med ±1 ms precision
- 3000 VDC DC/DC-isolering och 3000 Vrms optokopplarisolering
6 466,04 kr per st.
| 1-9 st. | 6 466,04 kr | |
|---|---|---|
| 10-30 st. | 6 147,68 kr | −5 % |
| 31+ st. | 5 818,34 kr | −10 % |
Produktinformation "PISO-CM200U-T 2-portars programmerbart CAN universellt PCI-kort"
PISO-CM200U-T CR är ett CAN-gränssnittskort med två kanaler för universella PCI-platser. Det passar ingenjörer som behöver en PC-baserad CAN-nod som hanterar meddelandetrafik oberoende av värddatorn, med prioriterade CAN-meddelanden i distribuerade styr- och sensor-/aktuatornätverk.
Kortet använder en Bosch C_CAN-kontroller med NXP 82C250-transceivrar och stöder både CAN 2.0A och CAN 2.0B. En inbyggd 32-bitars mikroprocessor utför meddelandefiltrering, förbehandling och lagring med tidsstämpel, och kan även hantera realtidsöverföring. En dual-port-RAM-mekanism överför data mellan värdapplikationen och kortets firmware.
Egna CAN-applikationer kan utvecklas med biblioteket PISO-CM200U, med SDK-alternativ för C#.Net, VB.Net och VC++.Net samt en drivrutin för Windows XP, 7, 8.1 och 10 i 32- och 64-bitarsversioner. Kortet är galvaniskt isolerat, har en brygglåst 120 Ω-terminator och ett DIP-omkopplarinställt kortnummer.
- Två CAN-portar för drift mellan 10 k och 1 M bit/s
Användningsområden
- Övervakning och styrning av sensorer och aktuatorer på CAN-nätverk
- Egna CAN-bus-applikationer utvecklade på en Windows-PC med biblioteket PISO-CM200U
- Industriella styr- och övervakningssystem som kräver ett PC-baserat CAN-gränssnitt
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Gränssnitt: | Universal PCI |
| Portar: | 2 |
| Produkttyp: | CAN-gränssnittskort |
| Protokoll: | CAN 2.0A/2.0B |
| Strömingång: | 5 V |
| Isolation: | 3000 Vrms |
Specifikationer
| Programvara | |
|---|---|
| Drivrutin | Windows XP/7/8.1/10 (32-bit/64-bit) OS |
| SDK | C#.Net, VB.Net, VC++.Net |
| LED-indikatorer | |
| Status | 1 x CAN-status 1 x Driftläge |
| PC-buss | |
| Typ | Universal PCI, 5 V, 33 MHz, 32-bit, plug and play |
| Kortnummer | Konfigurerbar via DIP-omkopplare |
| CAN | |
| Styrenhet | Bosch C_CAN |
| Portar | 2 |
| Baudhastighet | 10 k ~ 1 Mbit/s |
| Isolation | 3000 VDC för DC-till-DC, 3000 Vrms för fotokoppling |
| Termineringsmotstånd | Jumper för 120 Ω terminalmotstånd |
| Ström | |
| Förbrukning | 800 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 150 x 22 x 121 (W x L x H) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
