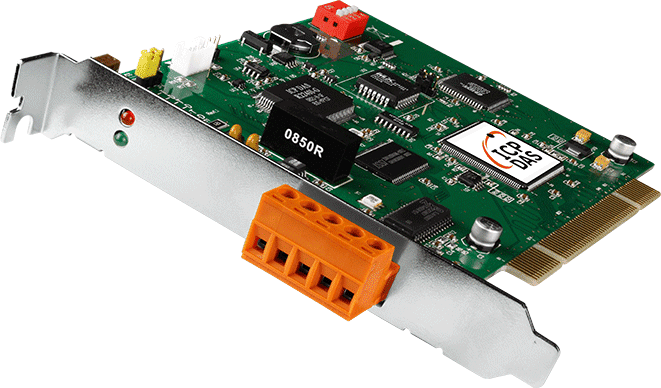

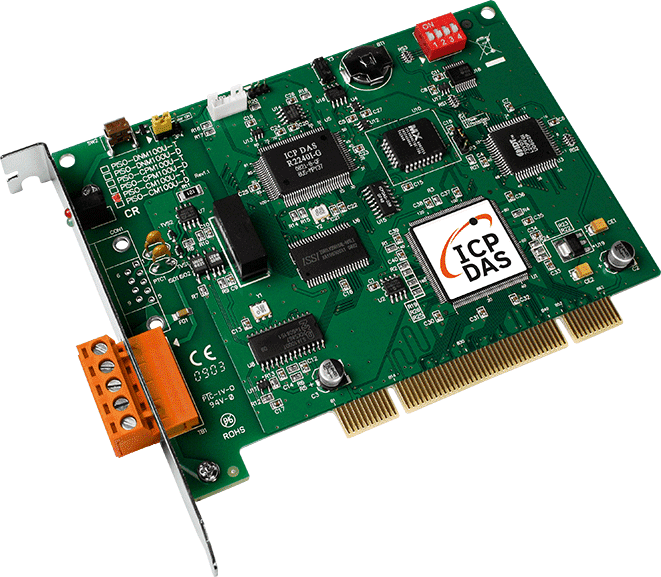

PISO-CM100U-T Programmerbart 1-portskort för CAN, universal PCI, 5-polig plintanslutning
Universellt PCI-kort med 1 port för programmerbar CAN 2.0A/2.0B och en 80186-mikrokontroller ombord som filtrerar, förbehandlar och tidsstämplar CAN-trafik för att avlasta värd-PC:n.
- Enkel CAN-port med NXP SJA1000T-styrenhet och 82C250-transceiver
- Stöder CAN 2.0A och CAN 2.0B, 10 k till 1 M bit/s
- Inbyggd 80186-mikrokontroller på 80 MHz för filtrering, förbehandling och lagring med tidsstämplar
- Dual port-RAM och minnesmappning för datautbyte med värddatorn
- Isolering på 3000 VDC (DC-till-DC) och 2500 Vrms (optokopplare)
- Inbyggd RTC, tidsstämpelprecision på minst ±1 ms
4 764,45 kr per st.
| 1-9 st. | 4 764,45 kr | |
|---|---|---|
| 10-30 st. | 4 522,94 kr | −5 % |
| 31+ st. | 4 292,40 kr | −10 % |
Produktinformation "PISO-CM100U-T Programmerbart 1-portskort för CAN, universal PCI, 5-polig plintanslutning"
PISO-CM100U-T är ett CAN-gränssnittskort med en kanal för universella PCI-platser. Det kombinerar en NXP SJA1000T CAN-styrenhet med en Philips 82C250-transceiver och en 80186-mikrokontroller som körs på 80 MHz, så meddelandehanteringen sker på kortet i stället för i värd-PC:n.
Den inbyggda processorn kan filtrera, förbehandla och lagra CAN-meddelanden med tidsstämplar, och sända dem i realtid. Detta minskar processorbelastningen på värddatorn och underlättar realtidskraven för PC-applikationer, även på en högt belastad buss. Data utbyts med värddatorn via dual port-RAM och minnesmappning, och ett bibliotek levereras för att skriva egna CAN-applikationer.
Kortet stöder CAN 2.0A och CAN 2.0B med överföringshastigheter från 10 k till 1 M bit/s och en med jumper valbar 120 Ω terminatormotstånd. Kortnumreringen ställs med DIP-omkopplare och kortet är plug and play. Drivrutiner finns för Windows XP, 7, 8 och 10, med SDK-stöd för VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 och C# 2008.
Användningsområden
- Styrning och övervakning av intelligenta enheter, sensorer och aktuatorer i CAN-nätverk
- Övervaknings- och styrsystem som integrerar olika kommunikationsenheter
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Gränssnitt: | PCI |
| Montering: | PCI-plats |
| Portar: | 1 |
| Produkttyp: | CAN-gränssnittskort |
| Protokoll: | CAN 2.0A/2.0B |
| Isolation: | 2500 Vrms |
Specifikationer
| Programvara | |
|---|---|
| Drivrutin | Windows XP/7/8/10 (32-bit/64-bit OS), InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C# 2008 |
| CPU-modul | |
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NVRAM | 31 byte (batteribackup, data giltig i upp till 10 år) |
| SRAM | 512 KB |
| Realtidsklocka | Ja |
| LED-indikatorer | |
| Status | 1 x CAN-status 1 x Driftläge |
| PC-buss | |
| Typ | Universal PCI, 3,3 V och 5 V, 33 MHz, 32-bit, plug and play |
| Kortnummer | Via DIP-omkopplare |
| CAN | |
| Styrenhet | NXP SJA1000T med 16 MHz klocka |
| Portar | 1 |
| Baudhastighet | 10 k ~ 1 Mbit/s |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Jumper för 120 Ω terminalmotstånd |
| Ström | |
| Förbrukning | 300 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 138 x 22 x 105 (W x L x H) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
