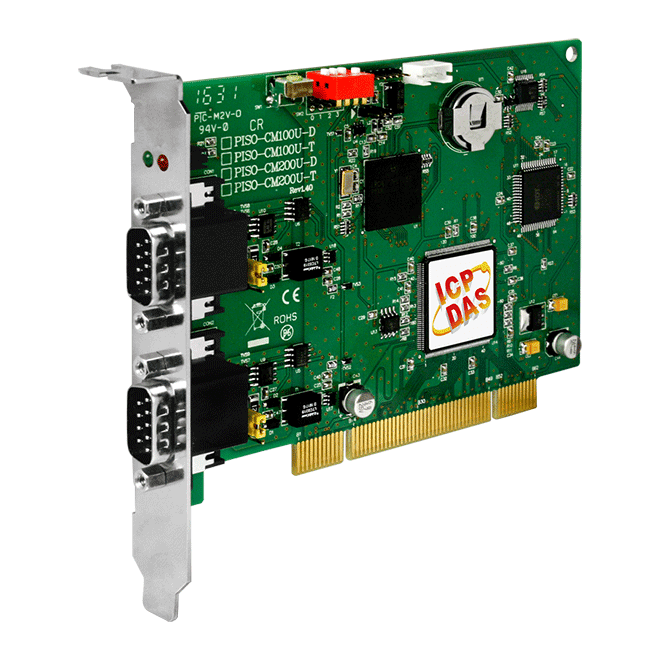

PISO-CM200U-D 2-portars programmerbart CAN-universalkort för PCI, 9-polig D-sub

PISO-CM200U-T CR är ett CAN-gränssnittskort med två kanaler för universella PCI-platser. Det passar ingenjörer som behöver en PC-baserad CAN-nod som hanterar meddelandetrafik oberoende av värddatorn, med prioriterade CAN-meddelanden i distribuerade styr- och sensor-/aktuatornätverk.Kortet använder en Bosch C_CAN-kontroller med NXP 82C250-transceivrar och stöder både CAN 2.0A och CAN 2.0B. En inbyggd 32-bitars mikroprocessor utför meddelandefiltrering, förbehandling och lagring med tidsstämpel, och kan även hantera realtidsöverföring. En dual-port-RAM-mekanism överför data mellan värdapplikationen och kortets firmware.Egna CAN-applikationer kan utvecklas med biblioteket PISO-CM200U, med SDK-alternativ för C#.Net, VB.Net och VC++.Net samt en drivrutin för Windows XP, 7, 8.1 och 10 i 32- och 64-bitarsversioner. Kortet är galvaniskt isolerat, har en brygglåst 120 Ω-terminator och ett DIP-omkopplarinställt kortnummer.Två CAN-portar för drift mellan 10 k och 1 M bit/sAnvändningsområdenÖvervakning och styrning av sensorer och aktuatorer på CAN-nätverkEgna CAN-bus-applikationer utvecklade på en Windows-PC med biblioteket PISO-CM200UIndustriella styr- och övervakningssystem som kräver ett PC-baserat CAN-gränssnitt

PISO-CM100U-D är ett programmerbart CAN-gränssnittskort med en port för Universal PCI-platser, lämpligt för ingenjörer som behöver CAN 2.0A- och 2.0B-anslutning i en PC. En inbyggd 80186-mikroprocessor som arbetar med 80 MHz kan filtrera, förbehandla och tidsstämpla CAN-meddelanden och skicka dem i realtid, vilket minskar belastningen på värd-PC:n.Kortet kombinerar en NXP SJA1000T CAN-styrenhet med en 82C250-transceiver och använder dual-port-RAM för kommunikation med värddatorn. En realtidsklocka är monterad och kortnumret ställs in med en DIP-omkopplare. Drivrutiner finns för Windows XP, 7, 8 och 10 (32-bitars och 64-bitars), med SDK:er för VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 och C# 2008. Produkten är certifierad enligt CE, UKCA, FCC, RoHS och WEEE.Egna CAN-applikationer kan utvecklas med biblioteket PISO-CM100U, där data utbyts mellan applikationen och kortets firmware via minnesmappning. En brygga väljer 120 Ω-terminerings­motståndet, och isoleringen är dimensionerad för 3000 VDC för DC-till-DC och 2500 Vrms för fotokopplaren.AnvändningsområdenStyr- och övervakningssystem inom olika branscherDatainsamling och meddelandelogg för CAN-nätverk på en PCAvlastning av förbehandling av CAN-dataströmmar från värdapplikationer

PISO-CM100U-T är ett CAN-gränssnittskort med en kanal för universella PCI-platser. Det kombinerar en NXP SJA1000T CAN-styrenhet med en Philips 82C250-transceiver och en 80186-mikrokontroller som körs på 80 MHz, så meddelandehanteringen sker på kortet i stället för i värd-PC:n.Den inbyggda processorn kan filtrera, förbehandla och lagra CAN-meddelanden med tidsstämplar, och sända dem i realtid. Detta minskar processorbelastningen på värddatorn och underlättar realtidskraven för PC-applikationer, även på en högt belastad buss. Data utbyts med värddatorn via dual port-RAM och minnesmappning, och ett bibliotek levereras för att skriva egna CAN-applikationer.Kortet stöder CAN 2.0A och CAN 2.0B med överföringshastigheter från 10 k till 1 M bit/s och en med jumper valbar 120 Ω terminatormotstånd. Kortnumreringen ställs med DIP-omkopplare och kortet är plug and play. Drivrutiner finns för Windows XP, 7, 8 och 10, med SDK-stöd för VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 och C# 2008.AnvändningsområdenStyrning och övervakning av intelligenta enheter, sensorer och aktuatorer i CAN-nätverkÖvervaknings- och styrsystem som integrerar olika kommunikationsenheter

PISO-CAN200U-D är ett PC-kort med två CAN-bussportar som ger ingenjörer två oberoende CAN 2.0A/2.0B-kanaler, var och en med optisk isolering. Det passar PC-baserade övervaknings- och styrsystem som behöver kommunicera med sensorer, ställdon och intelligenta fältenheter via CAN.Varje port bygger på en NXP SJA1000T CAN-styrenhet med 16 MHz klocka och 82C250/251-transceivrar, som hanterar bussarbitrering, feldetektering med automatisk korrigering och omsändning. Kortet erbjuder direkt minnesmappning till CAN-styrenheterna och en jumperväljbar 120 Ω-terminaleringsresistor per port. Baudrater är programmerbara från 10 kbps till 1 Mbps.Det universella PCI-formatet stöder både 5 V- och 3,3 V-platser (33 MHz, 32-bitars, plug and play). Drivrutinsstöd finns för Windows och Linux, och SDK:n innehåller alternativ för VB, VC++, BCB, Delphi och .NET, med kompatibilitet angiven för LabVIEW, DASYLab och InduSoft.AnvändningsområdenStyrning och övervakning inom en rad industriella tillämpningarBatteribytesstationer för elmotorcyklar
