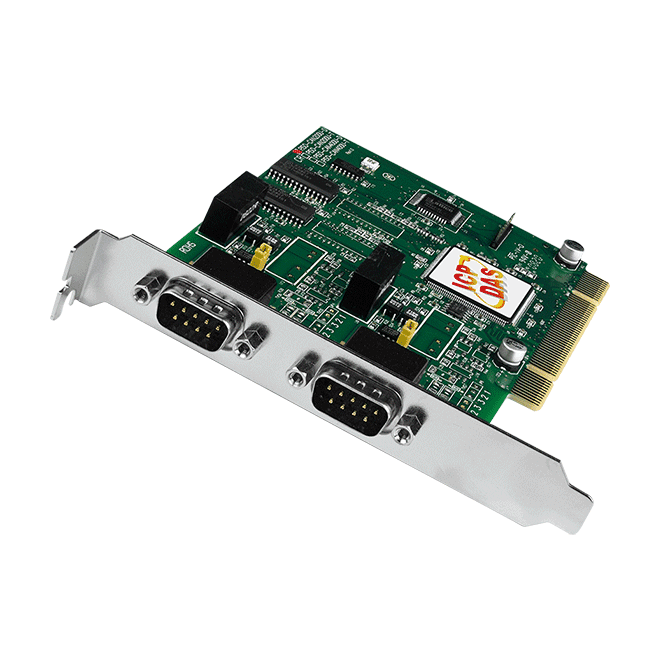

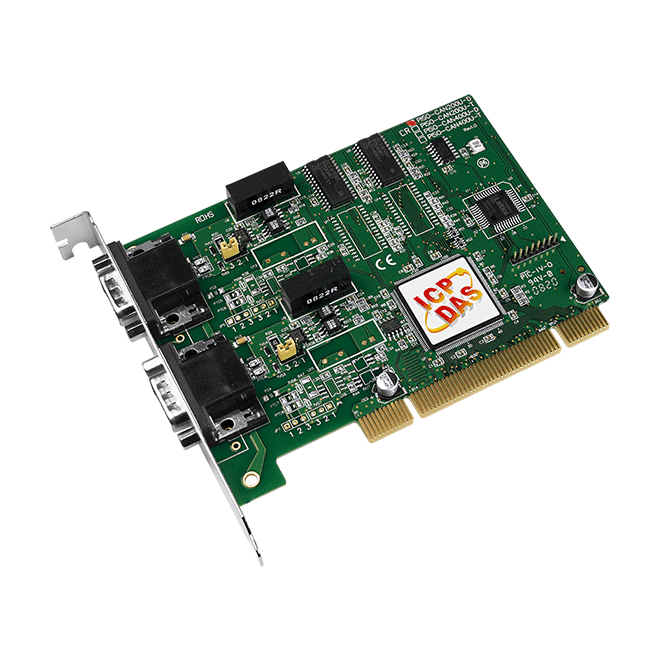

PISO-CAN200U-D 2-portars isolerat CAN-bussgränssnitt, universellt PCI-kort
Tvåportars isolerat universellt PCI-kort för CAN 2.0A/2.0B med 9-polig D-sub-kontakt, programmerbart upp till 1 Mbps och 2500 Vrms fotokopplaristolering på CAN-bussen.
- Två oberoende CAN-bussportar 2.0A/2.0B på ett enda PCI-kort
- 2500 Vrms fotokopplaristolering på CAN-bussen och 3000 VDC DC-till-DC-isolering
- Programmerbar baudrate från 10 kbps till 1 Mbps
- NXP SJA1000T-styrenhet med 16 MHz klocka och 82C250/251-transceivrar
- Jumperväljbar 120 Ω-terminaleringsresistor för varje port
- Universellt PCI-kort som stöder 5 V- och 3,3 V-platser, 33 MHz 32-bitars, plug and play
4 994,99 kr per st.
| 1-9 st. | 4 994,99 kr | |
|---|---|---|
| 10-30 st. | 4 742,50 kr | −5 % |
| 31+ st. | 4 490,00 kr | −10 % |
Produktinformation "PISO-CAN200U-D 2-portars isolerat CAN-bussgränssnitt, universellt PCI-kort"
PISO-CAN200U-D är ett PC-kort med två CAN-bussportar som ger ingenjörer två oberoende CAN 2.0A/2.0B-kanaler, var och en med optisk isolering. Det passar PC-baserade övervaknings- och styrsystem som behöver kommunicera med sensorer, ställdon och intelligenta fältenheter via CAN.
Varje port bygger på en NXP SJA1000T CAN-styrenhet med 16 MHz klocka och 82C250/251-transceivrar, som hanterar bussarbitrering, feldetektering med automatisk korrigering och omsändning. Kortet erbjuder direkt minnesmappning till CAN-styrenheterna och en jumperväljbar 120 Ω-terminaleringsresistor per port. Baudrater är programmerbara från 10 kbps till 1 Mbps.
Det universella PCI-formatet stöder både 5 V- och 3,3 V-platser (33 MHz, 32-bitars, plug and play). Drivrutinsstöd finns för Windows och Linux, och SDK:n innehåller alternativ för VB, VC++, BCB, Delphi och .NET, med kompatibilitet angiven för LabVIEW, DASYLab och InduSoft.
Användningsområden
- Styrning och övervakning inom en rad industriella tillämpningar
- Batteribytesstationer för elmotorcyklar
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Gränssnitt: | PCI |
| Montering: | PCI-plats |
| Portar: | 2 |
| Produkttyp: | PCI-kort |
| Protokoll: | CAN 2.0A/2.0B |
| Isolation: | 2500 Vrms (fotokopplare) |
Specifikationer
| Programvara | |
|---|---|
| Drivrutin | Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| PC-buss | |
| Typ | Universal PCI, 3,3 V och 5 V, 33 MHz, 32-bit, plug and play |
| CAN | |
| Styrenhet | NXP SJA1000T med 16 MHz klocka |
| Portar | 2 |
| Baudhastighet | 10 k ~ 1 Mbit/s |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokopplare |
| Termineringsmotstånd | Jumper för 120 Ω terminalmotstånd |
| Ström | |
| Förbrukning | 250 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 126 x 85 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
