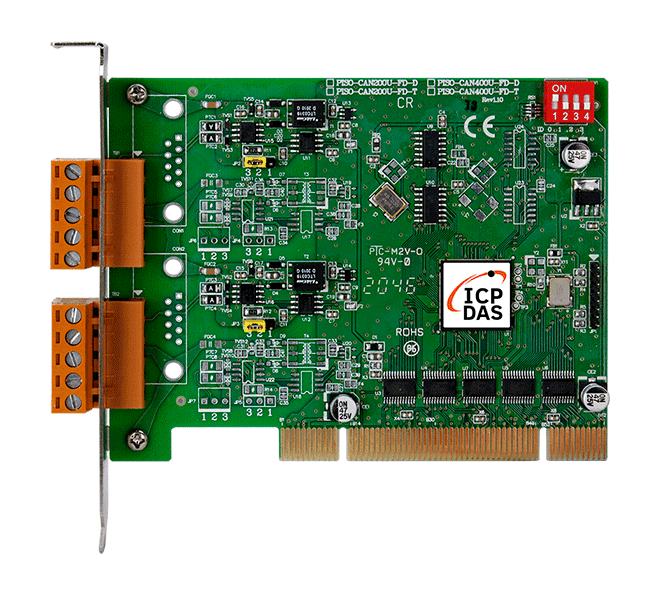

PISO-CAN200U-FD-T Universalt PCI CAN FD-kort, 2-portars isolerat CAN-bussgränssnitt
Tvåportars isolerat universellt PCI-kort för CAN 2.0 A/B- och CAN FD-nät, med omkopplingsbart ISO/Non-ISO CAN FD-läge och en inbyggd 120 Ω-terminatorbrygga.
- Två isolerade CAN FD-portar på ett universellt PCI-kort med 5-poliga skruvplintskontakter
- Kompatibelt med CAN 2.0 A/B och CAN FD enligt ISO 11898-2
- Val mellan CAN FD ISO- och Non-ISO (Bosch)-standarder
- CAN-bithastigheter från 10 kbps till 1000 kbps; CAN FD-datafältets bithastigheter från 100 kbps till 10000 kbps
- Stöd för konfiguration av CAN-bussens meddelandefilter
- Kortnummer ställs in med DIP-omkopplare; inbyggd brygga för 120 Ω terminatormotstånd
5 445,09 kr per st.
| 1-9 st. | 5 445,09 kr | |
|---|---|---|
| 10-30 st. | 5 170,64 kr | −5 % |
| 31+ st. | 4 896,19 kr | −10 % |
Produktinformation "PISO-CAN200U-FD-T Universalt PCI CAN FD-kort, 2-portars isolerat CAN-bussgränssnitt"
Ett PISO-CAN200U-FD-T är ett PC-monterat CAN-gränssnitt som lägger till två oberoende, isolerade CAN FD-portar till en Windows- eller Linux-värd via en universell PCI-plats. CAN FD utökar klassisk CAN 2.0 med en snabbare datafas och större nyttolaster, och kortet är kompatibelt med både CAN 2.0 A/B- och CAN FD-trafik på ISO 11898-2-nät.
Varje port använder en 5-polig skruvplintskontakt. Kortet bygger på en Microchip MCP2518FD-styrenhet och TI TCAN1042HG-transceivrar, som sköter bussarbitrering och felupptäckt, med autokorrigering och återsändning för tillförlitlig meddelandeleverans. Konfiguration av meddelandefilter stöds, och kortnumret ställs in med en DIP-omkopplare när flera kort är installerade.
Drivrutiner finns för Windows 7/8.1/10 och Linux 5.10, med demos och bibliotek för C#.Net, VB.Net och VC++.Net. Beställningskoden PISO-CAN200U-FD-T CR är RoHS-kompatibel version.
Tillämpningar
- CAN-bussstyrning och övervakning från PC-baserade system
- Integrering av CAN- och CAN FD-enheter i Windows- eller Linux-värdapplikationer
- Flerkortsinstallationer med CAN FD där varje kort behöver ett unikt kortnummer
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Gränssnitt: | PCI |
| Portar: | 2 |
| Produkttyp: | PCI-kort |
| Protokoll: | CAN FD |
| Isolation: | 3000 VDC / 2500 Vrms |
Specifikationer
| Programvara | |
|---|---|
| Drivrutin | Windows 7/8.1/10 (32-bit/64-bit OS), Linux 5.10 |
| SDK | C#.Net, VB.Net, VC++.Net |
| PC-buss | |
| Typ | Universal PCI, 3,3 V och 5 V, 33 MHz, 32-bit, plug and play |
| Kortnummer | Konfigurerbar via DIP-omkopplare |
| CAN | |
| Styrenhet | Microchip MCP2518FD |
| Portar | 2 |
| Specifikation | ISO 11898-2, CAN 2.0 A/B och FD |
| Baudhastighet | CAN-bithastigheter: 10 k ~ 1 M bps, CAN FD-bithastigheter för datafält: 100 k ~ 10 M bps (*Obs1) |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Jumper för 120 Ω terminalmotstånd |
| Filter | Ja |
| Ström | |
| Förbrukning | 150 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 121.7 x 21.6 x 92.7 (W x L x H) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
