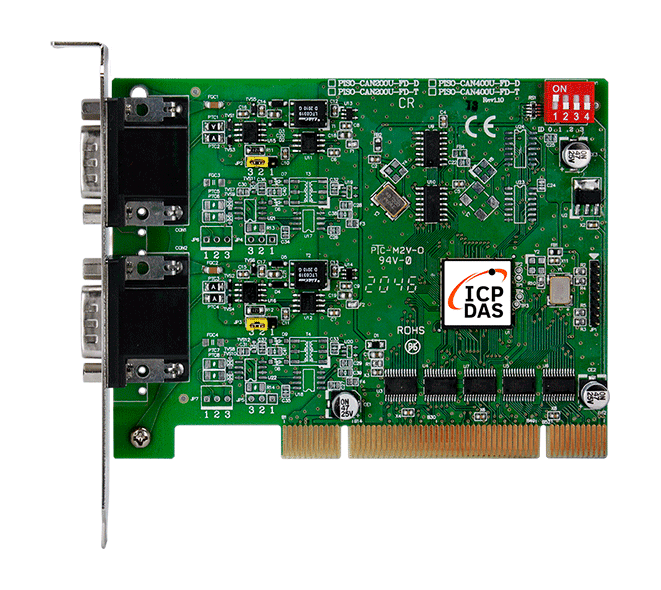

PISO-CAN200U-FD-D 2-portars isolerat CAN FD universellt PCI-kort
Tvåportars isolerat CAN FD PCI-kort med 9-poliga D-sub-kontakter för Windows- och Linux-datorer, med stöd för CAN 2.0 A/B och CAN FD med omkopplingsbara ISO- och Non-ISO-lägen.
- Två isolerade CAN FD-portar med 9-poliga D-sub-kontakter
- Kompatibelt med ISO 11898-2 samt CAN 2.0 A/B och FD
- CAN FD ISO- och Non-ISO (Bosch)-lägen kan växlas
- CAN FD-datahastigheter från 100 kbps till 10000 kbps; CAN-hastigheter från 10 kbps till 1000 kbps
- Konfiguration av meddelandefilter för CAN-bussen
- Kortnummer väljs med DIP-omkopplare
5 445,09 kr per st.
| 1-9 st. | 5 445,09 kr | |
|---|---|---|
| 10-30 st. | 5 170,64 kr | −5 % |
| 31+ st. | 4 896,19 kr | −10 % |
Produktinformation "PISO-CAN200U-FD-D 2-portars isolerat CAN FD universellt PCI-kort"
Kortet PISO-CAN200U-FD-D är ett PCI-kort som ger en värddator två oberoende CAN FD-bussportar, var och en utförd på en 9-polig D-sub-kontakt. Det är avsett för ingenjörer som behöver ansluta en dator till CAN FD-nätverk samtidigt som bussen är galvaniskt isolerad från datorn.
Kortet bygger på en Microchip MCP2518FD-styrenhet med TI TCAN1042HG-serien av transceivrar. Det är kompatibelt med ISO 11898-2 samt med CAN 2.0 A/B och CAN FD. Konfiguration av meddelandefilter stöds, och kortnumret ställs in med en DIP-omkopplare, vilket underlättar när flera kort är installerade.
Drivrutiner levereras för Windows 7, 8.1 och 10 samt för Linux 5.10, med demos och bibliotek för C#.Net, VB.Net och VC++.Net. En inbyggd jumper väljer 120 Ω termineringsmotstånd för CAN-bussen.
Användningsområden
- Styrning och övervakning av CAN FD-nätverk från en dator
- Integrering av olika CAN-anslutna enheter i en och samma värd
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Gränssnitt: | PCI |
| Montering: | PCI-plats |
| Portar: | 2 |
| Produkttyp: | PCI-kort |
| Protokoll: | CAN FD |
| Isolation: | 3000 VDC (DC-till-DC), 2500 Vrms (fotokoppling) |
Specifikationer
| Programvara | |
|---|---|
| Drivrutin | Windows 7/8.1/10 (32-bit/64-bit OS), Linux 5.10 |
| SDK | C#.Net, VB.Net, VC++.Net |
| PC-buss | |
| Typ | Universal PCI, 3,3 V och 5 V, 33 MHz, 32-bit, plug and play |
| Kortnummer | Konfigurerbar via DIP-omkopplare |
| CAN | |
| Styrenhet | Microchip MCP2518FD |
| Portar | 2 |
| Specifikation | ISO 11898-2, CAN 2.0 A/B och FD |
| Baudhastighet | CAN-bithastigheter: 10 k ~ 1 M bps, CAN FD-bithastigheter för datafält: 100 k ~ 10 M bps (*Obs1) |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Jumper för 120 Ω terminalmotstånd |
| Filter | Ja |
| Ström | |
| Förbrukning | 150 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 121.7 x 21.6 x 92.7 (W x L x H) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
CNT-CAN CR är ett CAN-bussanslutningsdon för att snabbt koppla en CAN-bussnod till bussledningen. Dess snabbanslutningsteknik gör att bussledarna inte behöver avisoleras, vilket förenklar installationen.Kontakten har ett plasthölje med en integrerad avslutningsresistor som kan väljas med en inbyggd omkopplare. Den har två kabelingångar och en 9-polig D-Sub-honkontakt med 90° kabelutgång, och finns även med programmeringsgränssnitt.Den passar ingenjörer som behöver lägga till en CAN-enhet på en befintlig CAN-bussledning med minimalt kabelarbete och ett tydligt val av bussterminering.AnvändningsområdenAnslutning av en CAN-bussnod till en CAN-bussledningTillägg av CAN-enheter till ett befintligt CAN-bussnätverk
5-polig M12 A-kodad monteringskontakt (hona).
Liknande produkter
Ett PISO-CAN200U-FD-T är ett PC-monterat CAN-gränssnitt som lägger till två oberoende, isolerade CAN FD-portar till en Windows- eller Linux-värd via en universell PCI-plats. CAN FD utökar klassisk CAN 2.0 med en snabbare datafas och större nyttolaster, och kortet är kompatibelt med både CAN 2.0 A/B- och CAN FD-trafik på ISO 11898-2-nät.Varje port använder en 5-polig skruvplintskontakt. Kortet bygger på en Microchip MCP2518FD-styrenhet och TI TCAN1042HG-transceivrar, som sköter bussarbitrering och felupptäckt, med autokorrigering och återsändning för tillförlitlig meddelandeleverans. Konfiguration av meddelandefilter stöds, och kortnumret ställs in med en DIP-omkopplare när flera kort är installerade.Drivrutiner finns för Windows 7/8.1/10 och Linux 5.10, med demos och bibliotek för C#.Net, VB.Net och VC++.Net. Beställningskoden PISO-CAN200U-FD-T CR är RoHS-kompatibel version.TillämpningarCAN-bussstyrning och övervakning från PC-baserade systemIntegrering av CAN- och CAN FD-enheter i Windows- eller Linux-värdapplikationerFlerkortsinstallationer med CAN FD där varje kort behöver ett unikt kortnummer
PISO-CAN200U-D är ett PC-kort med två CAN-bussportar som ger ingenjörer två oberoende CAN 2.0A/2.0B-kanaler, var och en med optisk isolering. Det passar PC-baserade övervaknings- och styrsystem som behöver kommunicera med sensorer, ställdon och intelligenta fältenheter via CAN.Varje port bygger på en NXP SJA1000T CAN-styrenhet med 16 MHz klocka och 82C250/251-transceivrar, som hanterar bussarbitrering, feldetektering med automatisk korrigering och omsändning. Kortet erbjuder direkt minnesmappning till CAN-styrenheterna och en jumperväljbar 120 Ω-terminaleringsresistor per port. Baudrater är programmerbara från 10 kbps till 1 Mbps.Det universella PCI-formatet stöder både 5 V- och 3,3 V-platser (33 MHz, 32-bitars, plug and play). Drivrutinsstöd finns för Windows och Linux, och SDK:n innehåller alternativ för VB, VC++, BCB, Delphi och .NET, med kompatibilitet angiven för LabVIEW, DASYLab och InduSoft.AnvändningsområdenStyrning och övervakning inom en rad industriella tillämpningarBatteribytesstationer för elmotorcyklar

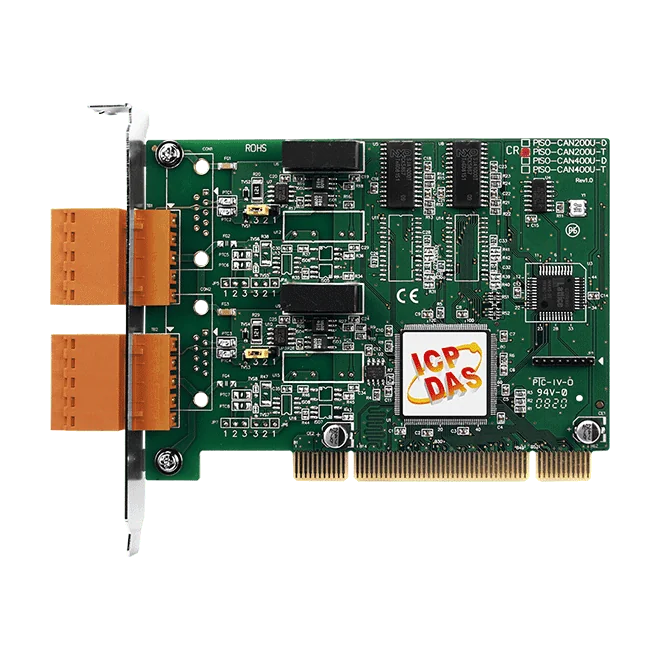

PISO-CAN200U-T är ett PCI-kort som lägger till två oberoende CAN-bussportar i en PC, så att ingenjörer kan ansluta styrenheter, sensorer och ställdon till ett CAN-nätverk med realtidsmeddelanden och prioritering. Varje port använder en 5-polig skruvplintkontakt.Kortet bygger på en NXP SJA1000T CAN-styrenhet som körs på en 16 MHz-klocka och hanterar CAN 2.0A- och 2.0B-ramar. Optisk isolering på CAN-bussen, med en märkspänning på 2500 Vrms, skyddar värd-PC:n från fel på nätverkssidan. En jumper väljer 120 Ω terminatorresistor för varje port.Som universellt PCI-kort passar det både i 5 V- och 3,3 V-PCI-platser och fungerar som plug and play-enhet. Drivrutiner och SDK:er levereras för Windows och Linux, och stöd finns för LabVIEW, DASYLab och InduSoft. Systermodellen PISO-CAN200U-D listas som en liknande produkt.AnvändningsområdenStyr- och övervakningssystem inom olika branscherIntegrering av olika kommunikationsenheter i ett CAN-nätverkBatteribytesstationer för elmotorcyklar

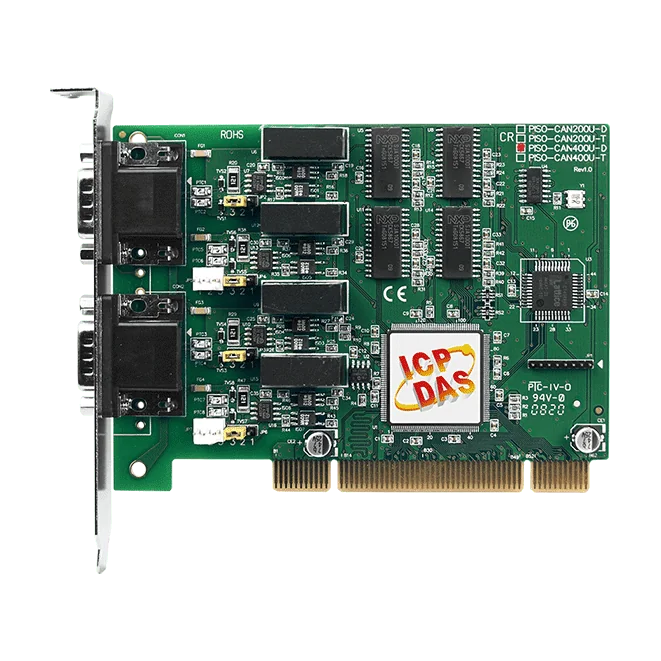

PISO-CAN400U-D lägger till fyra oberoende CAN-bussportar i 2.0A/2.0B till en PC via ett enda universellt PCI-kort. Varje port använder en NXP SJA1000T-styrenhet och har optisk isolering på bussidan, vilket hjälper till att skydda värd-PC:n från fel och jordstörningar i nätverket.Kortet passar ingenjörer som bygger CAN-nätverk kring ett PC-baserat övervaknings- eller datainsamlingssystem. Den universella PCI-konstruktionen accepterar både 5 V- och 3,3 V-platser och är plug and play på en 33 MHz-buss med 32 bitar. Varje port har en brygglänkningsbar 120 Ω-terminering, så terminering kan ställas port för port för att passa nätverkets layout.Drivrutiner och SDK:er levereras för Windows och Linux, med stöd för LabVIEW, DASYLab och InduSoft, och SDK:n täcker flera vanliga utvecklingsmiljöer. Leverantören uppger att kortet har verifierats för att driva 100 CAN-noder samtidigt.AnvändningsområdenSystem för logistikhanteringStyrning och övervakning av industriella CAN-nätverk kopplade till en PCNätverkskoppling av sensorer och ställdon inom maskin- eller delsystemstyrning
