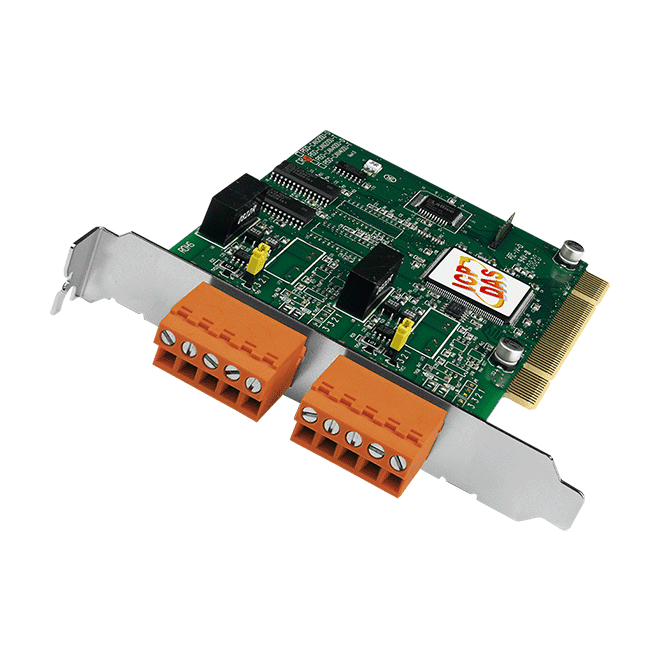

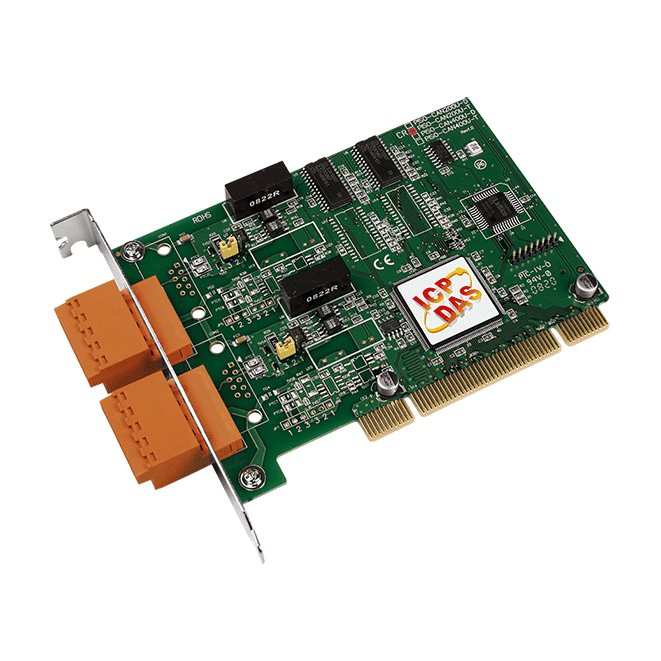

PISO-CAN200U-T 2-portars isolerat CAN 2.0A/2.0B universellt PCI-kort

PISO-CAN200U-D är ett PC-kort med två CAN-bussportar som ger ingenjörer två oberoende CAN 2.0A/2.0B-kanaler, var och en med optisk isolering. Det passar PC-baserade övervaknings- och styrsystem som behöver kommunicera med sensorer, ställdon och intelligenta fältenheter via CAN.Varje port bygger på en NXP SJA1000T CAN-styrenhet med 16 MHz klocka och 82C250/251-transceivrar, som hanterar bussarbitrering, feldetektering med automatisk korrigering och omsändning. Kortet erbjuder direkt minnesmappning till CAN-styrenheterna och en jumperväljbar 120 Ω-terminaleringsresistor per port. Baudrater är programmerbara från 10 kbps till 1 Mbps.Det universella PCI-formatet stöder både 5 V- och 3,3 V-platser (33 MHz, 32-bitars, plug and play). Drivrutinsstöd finns för Windows och Linux, och SDK:n innehåller alternativ för VB, VC++, BCB, Delphi och .NET, med kompatibilitet angiven för LabVIEW, DASYLab och InduSoft.AnvändningsområdenStyrning och övervakning inom en rad industriella tillämpningarBatteribytesstationer för elmotorcyklar

Kortet PISO-CAN200U-FD-D är ett PCI-kort som ger en värddator två oberoende CAN FD-bussportar, var och en utförd på en 9-polig D-sub-kontakt. Det är avsett för ingenjörer som behöver ansluta en dator till CAN FD-nätverk samtidigt som bussen är galvaniskt isolerad från datorn.Kortet bygger på en Microchip MCP2518FD-styrenhet med TI TCAN1042HG-serien av transceivrar. Det är kompatibelt med ISO 11898-2 samt med CAN 2.0 A/B och CAN FD. Konfiguration av meddelandefilter stöds, och kortnumret ställs in med en DIP-omkopplare, vilket underlättar när flera kort är installerade.Drivrutiner levereras för Windows 7, 8.1 och 10 samt för Linux 5.10, med demos och bibliotek för C#.Net, VB.Net och VC++.Net. En inbyggd jumper väljer 120 Ω termineringsmotstånd för CAN-bussen.AnvändningsområdenStyrning och övervakning av CAN FD-nätverk från en datorIntegrering av olika CAN-anslutna enheter i en och samma värd

Ett PISO-CAN200U-FD-T är ett PC-monterat CAN-gränssnitt som lägger till två oberoende, isolerade CAN FD-portar till en Windows- eller Linux-värd via en universell PCI-plats. CAN FD utökar klassisk CAN 2.0 med en snabbare datafas och större nyttolaster, och kortet är kompatibelt med både CAN 2.0 A/B- och CAN FD-trafik på ISO 11898-2-nät.Varje port använder en 5-polig skruvplintskontakt. Kortet bygger på en Microchip MCP2518FD-styrenhet och TI TCAN1042HG-transceivrar, som sköter bussarbitrering och felupptäckt, med autokorrigering och återsändning för tillförlitlig meddelandeleverans. Konfiguration av meddelandefilter stöds, och kortnumret ställs in med en DIP-omkopplare när flera kort är installerade.Drivrutiner finns för Windows 7/8.1/10 och Linux 5.10, med demos och bibliotek för C#.Net, VB.Net och VC++.Net. Beställningskoden PISO-CAN200U-FD-T CR är RoHS-kompatibel version.TillämpningarCAN-bussstyrning och övervakning från PC-baserade systemIntegrering av CAN- och CAN FD-enheter i Windows- eller Linux-värdapplikationerFlerkortsinstallationer med CAN FD där varje kort behöver ett unikt kortnummer

PISO-CAN400U-D lägger till fyra oberoende CAN-bussportar i 2.0A/2.0B till en PC via ett enda universellt PCI-kort. Varje port använder en NXP SJA1000T-styrenhet och har optisk isolering på bussidan, vilket hjälper till att skydda värd-PC:n från fel och jordstörningar i nätverket.Kortet passar ingenjörer som bygger CAN-nätverk kring ett PC-baserat övervaknings- eller datainsamlingssystem. Den universella PCI-konstruktionen accepterar både 5 V- och 3,3 V-platser och är plug and play på en 33 MHz-buss med 32 bitar. Varje port har en brygglänkningsbar 120 Ω-terminering, så terminering kan ställas port för port för att passa nätverkets layout.Drivrutiner och SDK:er levereras för Windows och Linux, med stöd för LabVIEW, DASYLab och InduSoft, och SDK:n täcker flera vanliga utvecklingsmiljöer. Leverantören uppger att kortet har verifierats för att driva 100 CAN-noder samtidigt.AnvändningsområdenSystem för logistikhanteringStyrning och övervakning av industriella CAN-nätverk kopplade till en PCNätverkskoppling av sensorer och ställdon inom maskin- eller delsystemstyrning
