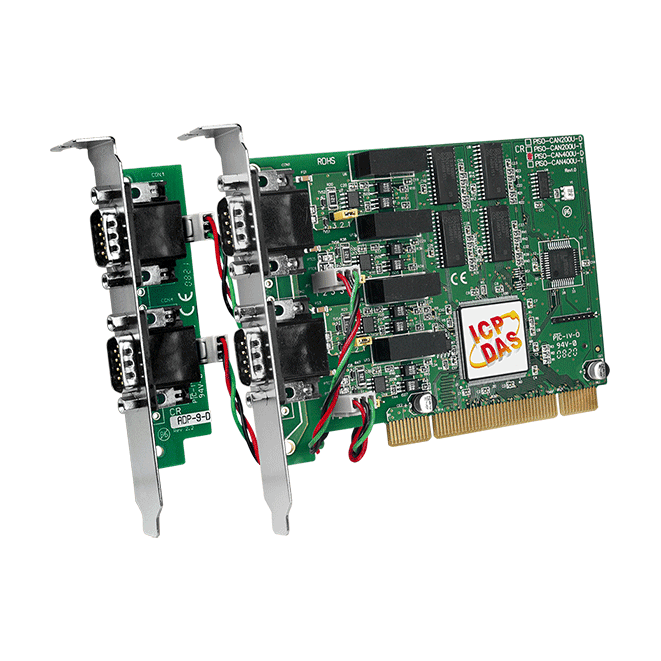

PISO-CAN400U-D Universal PCI CAN-kort, 4-portars isolerat CAN 2.0A/2.0B
Fyraportars isolerat CAN 2.0A/2.0B-gränssnittskort för 3,3 V- och 5 V-PCI-platser, med 2500 Vrms optokopplarisolering och programmerbara hastigheter upp till 1 Mbps.
- Fyra oberoende CAN-bussportar för kommunikation enligt 2.0A/2.0B, var och en med en 9-polig D-sub-kontakt
- Optisk isolering på CAN-bussen, märkt 2500 Vrms optokopplare och 3000 VDC DC-till-DC
- Programmerbar överföringshastighet från 10 kbps upp till 1 Mbps
- Brygglänkningsbar 120 Ω-terminering för varje port
- Universellt PCI-kort för 3,3 V- och 5 V-platser, 33 MHz 32-bitars PCI-buss (V2.1), plug and play
- Direkt minneskartläggning till CAN-styrenheterna
6 125,72 kr per st.
| 1-9 st. | 6 125,72 kr | |
|---|---|---|
| 10-30 st. | 5 818,34 kr | −5 % |
| 31+ st. | 5 510,96 kr | −10 % |
Produktinformation "PISO-CAN400U-D Universal PCI CAN-kort, 4-portars isolerat CAN 2.0A/2.0B"
PISO-CAN400U-D lägger till fyra oberoende CAN-bussportar i 2.0A/2.0B till en PC via ett enda universellt PCI-kort. Varje port använder en NXP SJA1000T-styrenhet och har optisk isolering på bussidan, vilket hjälper till att skydda värd-PC:n från fel och jordstörningar i nätverket.
Kortet passar ingenjörer som bygger CAN-nätverk kring ett PC-baserat övervaknings- eller datainsamlingssystem. Den universella PCI-konstruktionen accepterar både 5 V- och 3,3 V-platser och är plug and play på en 33 MHz-buss med 32 bitar. Varje port har en brygglänkningsbar 120 Ω-terminering, så terminering kan ställas port för port för att passa nätverkets layout.
Drivrutiner och SDK:er levereras för Windows och Linux, med stöd för LabVIEW, DASYLab och InduSoft, och SDK:n täcker flera vanliga utvecklingsmiljöer. Leverantören uppger att kortet har verifierats för att driva 100 CAN-noder samtidigt.
Användningsområden
- System för logistikhantering
- Styrning och övervakning av industriella CAN-nätverk kopplade till en PC
- Nätverkskoppling av sensorer och ställdon inom maskin- eller delsystemstyrning
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Gränssnitt: | PCI |
| Portar: | 4 |
| Produkttyp: | PCI CAN-kort |
| Protokoll: | CAN 2.0A/2.0B |
| Isolation: | 2500 Vrms (fotokoppling) |
Specifikationer
| Programvara | |
|---|---|
| Drivrutin | Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| PC-buss | |
| Typ | Universal PCI, 3,3 V och 5 V, 33 MHz, 32-bit, plug and play |
| CAN | |
| Styrenhet | NXP SJA1000T med 16 MHz klocka |
| Portar | 4 |
| Baudhastighet | 10 k ~ 1 Mbit/s |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Jumper för 120 Ω terminalmotstånd |
| Ström | |
| Förbrukning | 300 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 126 x 85 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.se/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-hona till 3-tråd CAN-portkabel [Pin2, Pin3 och Pin7], 1 m")
DB9-hona till 3-tråd CAN-portkabel [Pin2, Pin3 och Pin7], 1 m.
CD-002 är en delbar ferritkärna för undertryckning av elektromagnetisk störning och radiofrekventa störningar på runda kablar. Det gångjärnsförsedda plasthöljet sluter sig runt kabeln och håller ferriten stadigt på plats, så att den kan monteras utan att kabeln behöver terminerad om.Kärnan är avsedd för lågfrekventa störningar från motorstyrenheter, växelriktare och motorer. Den kan efterinstalleras i befintlig utrustning eller monteras i efterhand på data- och strömkablar till elektroniska enheter, vilket passar miljöer där EMI eller RFI påverkar signalintegriteten.Varje förpackning innehåller 10 kärnor i vitt utförande med en driftstemperatur på -40 °C till 75 °C. Maximal kabeldiameter är Ø13 mm.AnvändningsområdenUndertryckning av lågfrekventa störningar från motorstyrenheterMinskning av störningar från växelriktare och motorerMinskning av EMI och RFI på datakablar till elektronisk utrustningMinskning av EMI och RFI på strömkablar till elektronisk utrustningEfterinstallation i befintliga installationer
CNT-CAN CR är ett CAN-bussanslutningsdon för att snabbt koppla en CAN-bussnod till bussledningen. Dess snabbanslutningsteknik gör att bussledarna inte behöver avisoleras, vilket förenklar installationen.Kontakten har ett plasthölje med en integrerad avslutningsresistor som kan väljas med en inbyggd omkopplare. Den har två kabelingångar och en 9-polig D-Sub-honkontakt med 90° kabelutgång, och finns även med programmeringsgränssnitt.Den passar ingenjörer som behöver lägga till en CAN-enhet på en befintlig CAN-bussledning med minimalt kabelarbete och ett tydligt val av bussterminering.AnvändningsområdenAnslutning av en CAN-bussnod till en CAN-bussledningTillägg av CAN-enheter till ett befintligt CAN-bussnätverk
5-polig M12 A-kodad monteringskontakt (hona).
Liknande produkter

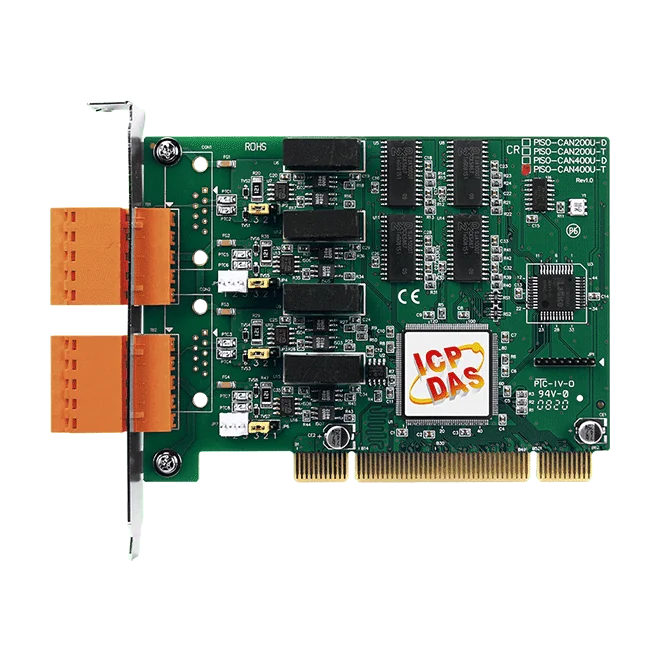

PISO-CAN400U-T är ett gränssnittskort för CAN-buss med fyra portar för PC-datorer som behöver flera oberoende CAN-nätverk i en och samma värd. Varje port stöder CAN 2.0A och 2.0B och arbetar med en programmerbar hastighet upp till 1 Mbps, så att ett och samma kort kan betjäna flera bussar med olika tidskrav.Varje CAN-port är optiskt isolerad, med 2500 Vrms fotokopplingsisolering mot bussen och 3000 VDC DC-DC-isolering, vilket bidrar till att skydda värd-PC:n mot fel på fältsidan. En brygga väljer 120 Ω terminalmotstånd oberoende för varje port, och kortet har verifierats för att driva 100 CAN-noder samtidigt.Kortet bygger på en NXP SJA1000T CAN-styrenhet med 16 MHz klocka och 82C250/251-transceivrar, med direkt minnesmappning mot styrenheterna. Det är ett universellt PCI-kort som fungerar i både 3,3 V- och 5 V-PCI-platser och är plug and play. Drivrutiner finns för Windows och Linux, med stöd för LabVIEW, DASYLab och InduSoft, samt SDK:er för flera utvecklingsmiljöer.AnvändningsområdenSystem för logistikhanteringStyrning och övervakning inom olika branscher

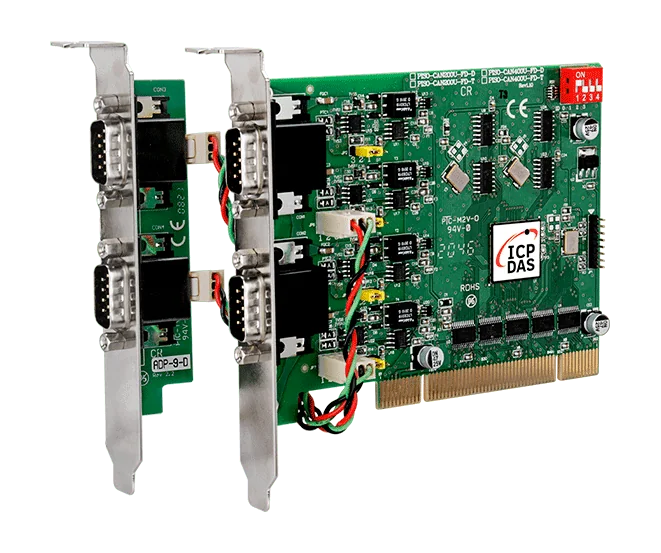

PISO-CAN400U-FD-D är ett universellt PCI-kort som ger en värddator fyra oberoende, isolerade CAN-bussportar. Det stöder både klassisk CAN 2.0 A/B och CAN FD, så ett och samma kort kan användas för äldre CAN-nätverk och nyare konstruktioner med högre dataflöde och större datafält.Varje port använder en 9-polig D-sub-kontakt, och ett ADP-9-D-kort levereras med kortet. Konstruktionen bygger på en Microchip MCP2518FD CAN FD-styrenhet och TI TCAN1042HG-serien av transceivrar, med bussarbitrering, felupptäckt, automatisk felrättning och omsändning hanterade i hårdvara. Bussterminering väljs med en onboard-jumper för ett 120 ohm slutmotstånd, och kortnumret ställs in med DIP-omkopplare.Drivrutiner levereras för Windows 7/8.1/10 och Linux 5.10, tillsammans med demos och bibliotek för C#.Net, VB.Net och VC++.Net. Kortet passar ingenjörer som bygger styr- och övervakningssystem som behöver flera CAN-kanaler i en och samma dator.AnvändningsområdenStyrning och övervakning av CAN-anslutna enheter inom olika branscherFlerkanalig CAN- och CAN FD-kommunikation från en dator

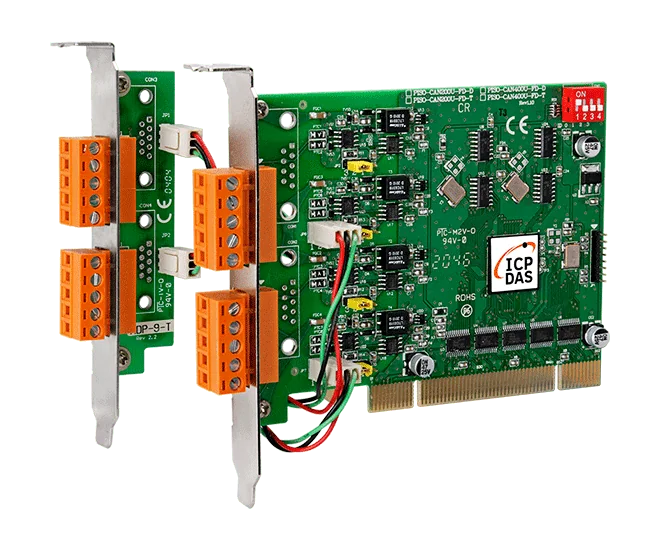

PISO-CAN400U-FD-T är ett PC-baserat CAN-bußkort som ger ett Windows- eller Linux-värdsystem fyra oberoende, isolerade CAN FD-portar. Det passar ingenjörer som behöver flera CAN- eller CAN FD-nätverk i en och samma PCI-plats, där varje port ansluts via en 5-polig skruvplintkontakt.Kortet bygger på en Microchip MCP2518FD CAN FD-kontroller och transceivrar i TI:s TCAN1042HG-serie. Det stöder ISO 11898-2 och CAN 2.0 A/B, och CAN FD kan köras i antingen ISO- eller icke-ISO-läge (Bosch), vilket väljs i konfigurationen. Meddelandefiltrering, ett kortnummer som ställs med DIP-omkopplare och en med bygel valbar 120 Ω-avslutningsresistor underlättar integrering av kortet i en befintlig buss.Denna beställningskod inkluderar ett ADP-9-T-kort. Drivrutiner levereras för Windows 7/8.1/10 och Linux 5.10, och demos och bibliotek finns för C#.Net, VB.Net och VC++.Net, så att applikationsutvecklingen kan komma igång snabbt.TillämpningarStyrning och övervakning av CAN- och CAN FD-nätverk från en PCIntegrering av olika kommunikationsenheter i industriella styr- och övervakningssystem
