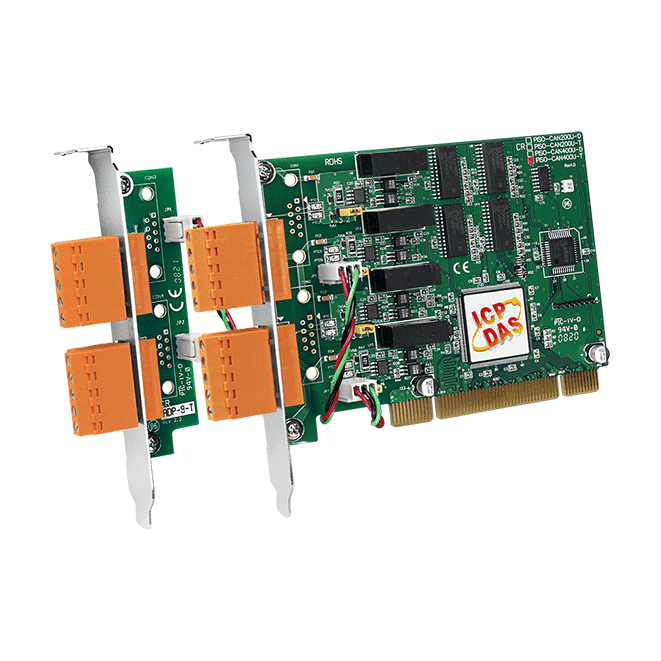

PISO-CAN400U-T 4-kanalig isolerat CAN 2.0 universellt PCI-kort
Fyrportars isolerat CAN 2.0A/2.0B universellt PCI-kort med 2500 Vrms fotokopplingsisolering och programmerbara hastigheter upp till 1 Mbps, för 3,3 V- och 5 V-PCI-platser.
- Fyra oberoende CAN 2.0A/2.0B-portar, var och en med 5-polig skruvplintkontakt
- Inbyggd optisk isolering med 2500 Vrms fotokopplingsisolering på CAN-bussen
- Programmerbar överföringshastighet från 10 kbps till 1 Mbps
- Brygg-valbart 120 Ω terminalmotstånd för varje port
- NXP SJA1000T-styrenhet med direkt minnesmappning
- Universellt PCI-kort för 3,3 V- och 5 V-platser, 33 MHz 32-bitars PCI-buss, plug and play
6 125,72 kr per st.
| 1-9 st. | 6 125,72 kr | |
|---|---|---|
| 10-30 st. | 5 818,34 kr | −5 % |
| 31+ st. | 5 510,96 kr | −10 % |
Produktinformation "PISO-CAN400U-T 4-kanalig isolerat CAN 2.0 universellt PCI-kort"
PISO-CAN400U-T är ett gränssnittskort för CAN-buss med fyra portar för PC-datorer som behöver flera oberoende CAN-nätverk i en och samma värd. Varje port stöder CAN 2.0A och 2.0B och arbetar med en programmerbar hastighet upp till 1 Mbps, så att ett och samma kort kan betjäna flera bussar med olika tidskrav.
Varje CAN-port är optiskt isolerad, med 2500 Vrms fotokopplingsisolering mot bussen och 3000 VDC DC-DC-isolering, vilket bidrar till att skydda värd-PC:n mot fel på fältsidan. En brygga väljer 120 Ω terminalmotstånd oberoende för varje port, och kortet har verifierats för att driva 100 CAN-noder samtidigt.
Kortet bygger på en NXP SJA1000T CAN-styrenhet med 16 MHz klocka och 82C250/251-transceivrar, med direkt minnesmappning mot styrenheterna. Det är ett universellt PCI-kort som fungerar i både 3,3 V- och 5 V-PCI-platser och är plug and play. Drivrutiner finns för Windows och Linux, med stöd för LabVIEW, DASYLab och InduSoft, samt SDK:er för flera utvecklingsmiljöer.
Användningsområden
- System för logistikhantering
- Styrning och övervakning inom olika branscher
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Gränssnitt: | PCI |
| Portar: | 4 |
| Produkttyp: | CAN-gränssnittskort |
| Protokoll: | CAN 2.0A/2.0B |
| Isolation: | 2500 Vrms (fotokoppling) |
Specifikationer
| Programvara | |
|---|---|
| Drivrutin | Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| PC-buss | |
| Typ | Universal PCI, 3,3 V och 5 V, 33 MHz, 32-bit, plug and play |
| CAN | |
| Styrenhet | NXP SJA1000T med 16 MHz klocka |
| Portar | 4 |
| Baudhastighet | 10 k ~ 1 Mbit/s |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Jumper för 120 Ω terminalmotstånd |
| Ström | |
| Förbrukning | 300 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 126 x 85 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
