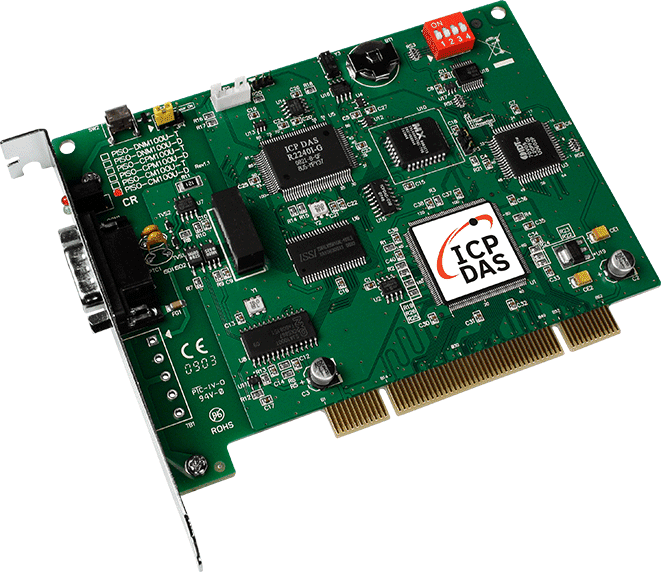

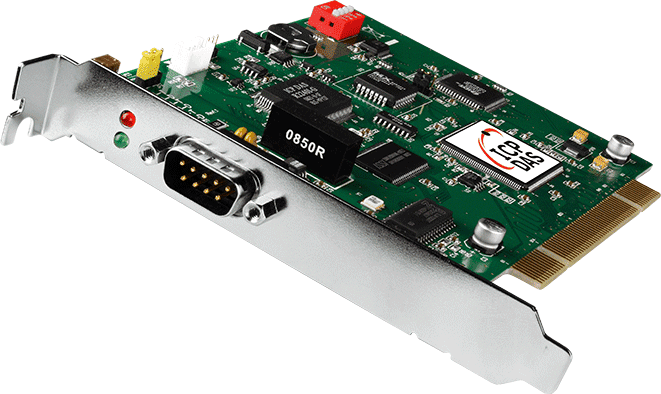

PISO-CM100U-D Programmerbart CAN-kort för Universal PCI, 1 port, 9-stifts D-sub
Programmerbart CAN 2.0A/2.0B-kort med 1 port för Universal PCI-platser, med inbyggd 80186-mikroprocessor för filtrering, förbehandling och tidsstämpling av CAN-meddelanden.
- 80186-mikroprocessor på 80 MHz för filtrering, förbehandling och tidsstämplad lagring av CAN-meddelanden
- NXP SJA1000T CAN-styrenhet med 82C250-transceiver
- Stöder CAN 2.0A och CAN 2.0B vid 10 k ~ 1 M bps
- Tidsstämplar med minst ±1 ms precision, med stöd av realtidsklocka
- Universal PCI, 32-bitars, 33 MHz, 3,3 V och 5 V, plug and play
- En CAN-port på 9-stifts D-sub-kontakt med termineringsbrygga för 120 Ω
4 764,45 kr per st.
| 1-9 st. | 4 764,45 kr | |
|---|---|---|
| 10-30 st. | 4 522,94 kr | −5 % |
| 31+ st. | 4 292,40 kr | −10 % |
Produktinformation "PISO-CM100U-D Programmerbart CAN-kort för Universal PCI, 1 port, 9-stifts D-sub"
PISO-CM100U-D är ett programmerbart CAN-gränssnittskort med en port för Universal PCI-platser, lämpligt för ingenjörer som behöver CAN 2.0A- och 2.0B-anslutning i en PC. En inbyggd 80186-mikroprocessor som arbetar med 80 MHz kan filtrera, förbehandla och tidsstämpla CAN-meddelanden och skicka dem i realtid, vilket minskar belastningen på värd-PC:n.
Kortet kombinerar en NXP SJA1000T CAN-styrenhet med en 82C250-transceiver och använder dual-port-RAM för kommunikation med värddatorn. En realtidsklocka är monterad och kortnumret ställs in med en DIP-omkopplare. Drivrutiner finns för Windows XP, 7, 8 och 10 (32-bitars och 64-bitars), med SDK:er för VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 och C# 2008. Produkten är certifierad enligt CE, UKCA, FCC, RoHS och WEEE.
Egna CAN-applikationer kan utvecklas med biblioteket PISO-CM100U, där data utbyts mellan applikationen och kortets firmware via minnesmappning. En brygga väljer 120 Ω-termineringsmotståndet, och isoleringen är dimensionerad för 3000 VDC för DC-till-DC och 2500 Vrms för fotokopplaren.
Användningsområden
- Styr- och övervakningssystem inom olika branscher
- Datainsamling och meddelandelogg för CAN-nätverk på en PC
- Avlastning av förbehandling av CAN-dataströmmar från värdapplikationer
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Gränssnitt: | Universal PCI |
| Montering: | PCI-plats |
| Portar: | 1 |
| Produkttyp: | PCI CAN-kort |
| Protokoll: | CAN 2.0A/2.0B |
| Isolation: | 3000 VDC (DC-till-DC), 2500 Vrms (fotokopplare) |
Specifikationer
| Programvara | |
|---|---|
| Drivrutin | Windows XP/7/8/10 (32-bit/64-bit OS), InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C# 2008 |
| CPU-modul | |
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NVRAM | 31 byte (batteribackup, data giltig i upp till 10 år) |
| SRAM | 512 KB |
| Realtidsklocka | Ja |
| LED-indikatorer | |
| Status | 1 x CAN-status 1 x Driftläge |
| PC-buss | |
| Typ | Universal PCI, 3,3 V och 5 V, 33 MHz, 32-bit, plug and play |
| Kortnummer | Via DIP-omkopplare |
| CAN | |
| Styrenhet | NXP SJA1000T med 16 MHz klocka |
| Portar | 1 |
| Baudhastighet | 10 k ~ 1 Mbit/s |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Jumper för 120 Ω terminalmotstånd |
| Ström | |
| Förbrukning | 300 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 138 x 22 x 105 (W x L x H) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
