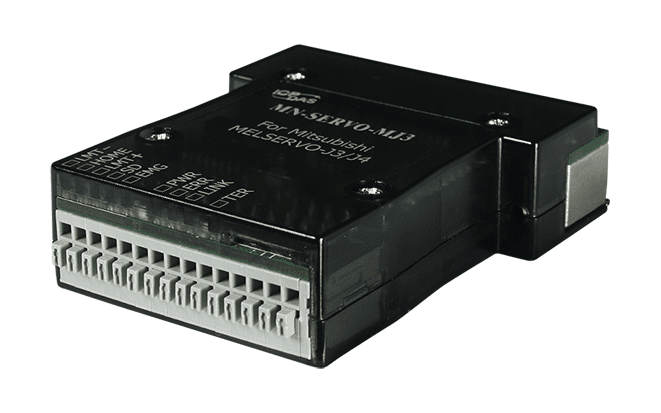

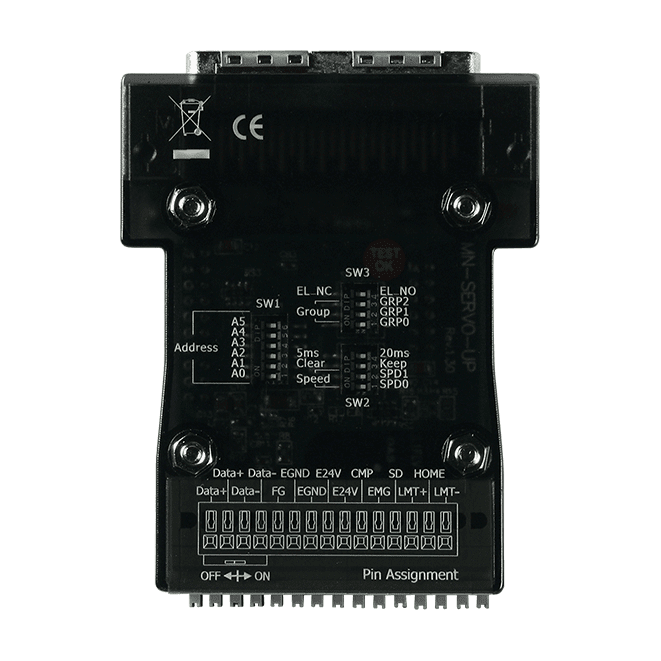

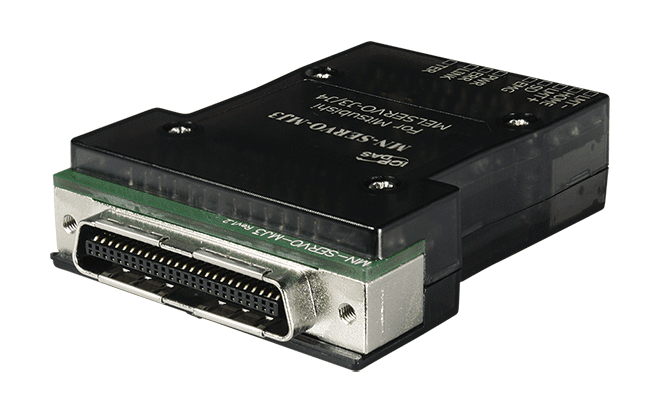

MN-SERVO-MJ3 Motionnet enkelaxlig rörelsestyrningsmodul för Mitsubishi J3/J4
Distribuerad Motionnet-rörelsestyrningsmodul för en axel med fjäderklämmor, som monteras direkt i Mitsubishi MELSERVO-J3/J4-servoomriktare.
- Maximal kommunikationshastighet på 20 Mbps över Motionnet, med överföringsalternativen 2,5, 5, 10 och 20 Mbps
- Pulsutgångsfrekvens upp till 6,6 MHz, med lägena OUT/DIR och CW/CCW samt 28-bitars räknare
- Styrning av upp till 64 axlar per linje med enkelaxliga moduler anslutna med Cat.5 LAN-kabel
- Linjär interpolation i flera axlar och cirkulär interpolation i 2 axlar
- T/S-kurva för acceleration och retardation, med hastighets- och positionsändringar under drift
- Ingångar för inbromsnings-, referens- och positiva och negativa gränslägessensorer för varje axel, samt mjukvarugränser och jämförelseutgång
3 512,96 kr per st.
| 1-9 st. | 3 512,96 kr | |
|---|---|---|
| 10-30 st. | 3 337,31 kr | −5 % |
| 31+ st. | 3 161,66 kr | −10 % |
Produktinformation "MN-SERVO-MJ3 Motionnet enkelaxlig rörelsestyrningsmodul för Mitsubishi J3/J4"
MN-SERVO-MJ3 CR är en enkelaxlig tilläggsmodul för distribuerad rörelsestyrning över Motionnet. Den monteras direkt i en Mitsubishi MELSERVO-J3/J4-servoomriktare och kopplas till styrenheten med en standard Cat.5 LAN-kabel, vilket minskar kabeldragningen mellan omriktare och styrenhet. Upp till 64 enkelaxliga moduler kan dela en seriell linje, vilket gör den till ett praktiskt val för högt integrerade maskinkonstruktioner.
Denna artikelkod avser versionen med fjäderklämmor, så ingen extra kopplingsplint behövs för fältkabeldragning. Modulen ger en maximal pulsutgång på 6,6 MHz, cirkulär interpolation i 2 axlar, linjär interpolation i flera axlar och T/S-kurva för acceleration och retardation, med sensoringångar för inbromsning, referens och positiva och negativa gränslägen för varje axel.
Matning, kommunikation och I/O är galvaniskt isolerade i tre led, med 1000 V isolation på 24 VDC-ingången. Driftområdet är 0 till +60 °C och modulen är märkt med CE, UKCA, RoHS och WEEE.
Användningsområden
- Distribuerad flaxelrörelsestyrning i högt integrerad maskinautomation
- Positioneringsstyrning av Mitsubishi MELSERVO-J3/J4-servoaxlar
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Gränssnitt: | Motionnet |
| Produkttyp: | Motion control-modul |
| Protokoll: | Motionnet |
| Strömingång: | 24 VDC +/-5 % |
| Isolation: | 1000 V |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | Kommunikationsstatus (Link, Error) Intern 3.3 V-strömförsörjning Avslutningsmotstånd-omkopplare Mekanisk omkopplaringång |
| Allmänt | |
| Hastighetsprofil | Trapetsformad/S-formad acc/dec-drivning |
| Automatisk sökning av hemposition | 13 typer |
| Axel-I/O | |
| Servogränssnitt, utgång | SVON, ERC, ALM_RST |
| Låsande ingång | Ja (delas med SD) |
| Mekanisk brytaringång | LMT+, LMT-, HOME, SD, EMG |
| Positionsjämförelseutgång | Höghastighets 5 V TTL eller 24 V öppen kollektor |
| Servogränssnitt, ingång | ALM, RDY, INP |
| Encoder-ingång | |
| Läge | CW/CCW, A/B-fas |
| Räknarbredd | 28-bitars |
| Pulsutgång | |
| Läge | OUT/DIR, CW/CCW |
| Räknarbredd | 28-bitars |
| Hastighet | 6,6 MHz (max.) |
| Motionnet | |
| Kommunikationskontakter | Fjäderanslutningsplintar |
| Överföringshastighet | 2,5, 5, 10, 20 Mbps |
| Ström | |
| Ingångsområde | 24 VDC ±5 % (1000 V isolerad) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +80°C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
