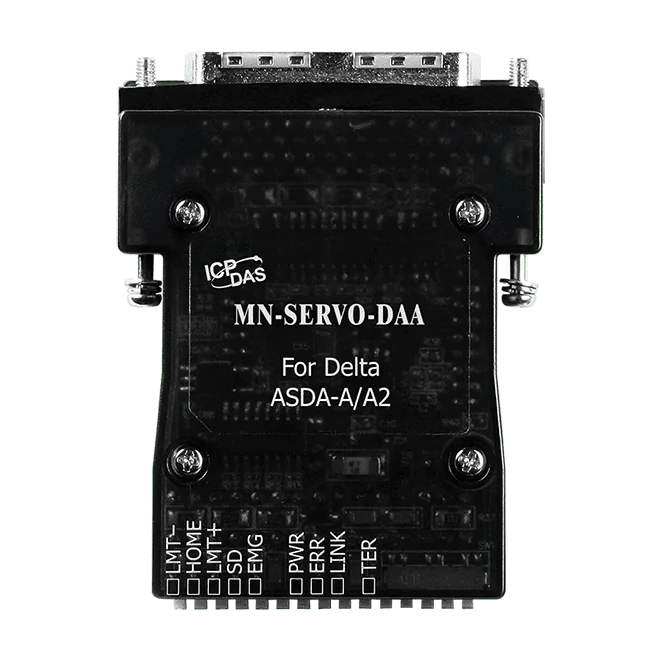

MN-SERVO-DAA Motionnet enaxlig rörelsestyrningsmodul för Delta ASDA-A/A2
Enaxlig Motionnet-modul för distribuerad rörelsestyrning av Delta ASDA-A/A2-servodrivare, med fjäderplintar och kommunikation upp till 20 Mbps.
- Motionnet-kommunikation vid 2,5, 5, 10 eller 20 Mbps
- Pulsutgång upp till 6,6 MHz i OUT/DIR- eller CW/CCW-läge
- Upp till 64 enaxliga moduler på en seriell linje
- Linjär interpolation för flera axlar och cirkulär interpolation för 2 axlar
- T/S-kurvacceleration och -retardation, med hastighets- och positionsändringar under rörelse
- Referens-, retardations- och positiva/negativa gränssensoringångar för varje axel
3 750,83 kr per st.
| 1-9 st. | 3 750,83 kr | |
|---|---|---|
| 10-30 st. | 3 563,84 kr | −5 % |
| 31+ st. | 3 376,85 kr | −10 % |
Produktinformation "MN-SERVO-DAA Motionnet enaxlig rörelsestyrningsmodul för Delta ASDA-A/A2"
MN-SERVO-DAA är en enaxlig rörelsestyrningsmodul som ansluts direkt till en Delta ASDA-A/A2-servodrivenhet och kopplas in i en Motionnet-linje via en standard Cat.5 LAN-kabel. Den lägger till en axel i ett distribuerat rörelsesystem utan separat kabeldragning från styrenheten till varje drivenhet, vilket passar kompakt och högintegrerad maskinautomation.
Varje modul hanterar pulsutgång på upp till 6,6 MHz, encoderingång samt gräns-, referens- och retardationssensoringångar för sin axel. Upp till 64 axlar kan styras på en linje, med linjär interpolation för flera axlar och cirkulär interpolation för 2 axlar, samt T/S-kurvacceleration och -retardation. Hastighet och position kan ändras under rörelse.
CR-beställningsversionen levereras som standard med fjäderplintar, så inget extra plintkort behövs. Trevägsisolering mellan matning, kommunikation och I/O ger bättre störtålighet och skydd för utrustningen.
Användningsområden
- Distribuerad rörelsestyrning för flera axlar i maskinautomation
- Axelutökning för Delta ASDA-A/A2-servodrivsystem
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Gränssnitt: | Motionnet |
| Produkttyp: | Motion control-modul |
| Protokoll: | Motionnet |
| Strömingång: | 24 VDC +/-5 % |
| Isolation: | Trevägs (ström, kommunikation, I/O) |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | Kommunikationsstatus (Link, Error) Intern 3.3 V-strömförsörjning Avslutningsmotstånd-omkopplare Mekanisk omkopplaringång |
| Allmänt | |
| Hastighetsprofil | Trapetsformad/S-formad acc/dec-drivning |
| Automatisk sökning av hemposition | 13 typer |
| Axel-I/O | |
| Servogränssnitt, utgång | SVON, ERC, ALM_RST |
| Låsande ingång | Ja (delas med SD) |
| Mekanisk brytaringång | LMT+, LMT-, HOME, SD, EMG |
| Positionsjämförelseutgång | Höghastighets 5 V TTL eller 24 V öppen kollektor |
| Servogränssnitt, ingång | ALM, RDY, INP |
| Encoder-ingång | |
| Läge | CW/CCW, A/B-fas |
| Räknarbredd | 28-bitars |
| Pulsutgång | |
| Läge | OUT/DIR, CW/CCW |
| Räknarbredd | 28-bitars |
| Hastighet | 6,6 MHz (max.) |
| Motionnet | |
| Kommunikationskontakter | Fjäderanslutningsplintar |
| Överföringshastighet | 2,5, 5, 10, 20 Mbps |
| Ström | |
| Ingångsområde | 24 VDC ±5 % (1000 V isolerad) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +80°C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
