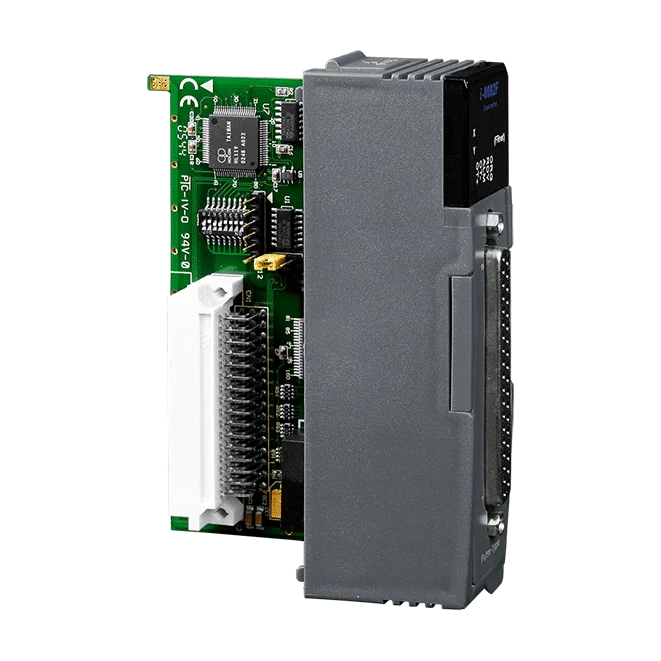

I-8092F-G 2-axel rörelsestyrningsmodul med FRnet-master, 4 Mpps pulsutgång

DB37-hankontakt till hankontakt-kabel, tunn monolitisk design (höghastighet), 1,5 m.

DB37-hankontakt till DB37-hankontakt-kabel, tunn monolitisk design (höghastighet), 3 m.

DB37 hane till hane-kabel, tunn monolitisk design (höghastighet), 5 m.

Dotterkortet DN-8237DB är ett rörelsestyrkort som lägger till gränssnitt för två axlar med stegmotor eller servo till kompatibla 2-axliga rörelsestyrenheter från ICP DAS, till exempel I-8092F och PISO-PS200. Det är anpassat för servoförstärkaren Delta ASDA-A och passar ingenjörer som behöver en ren, isolerad kopplingspunkt mellan styrenheten och drivenheten.Varje axel har sin egen uppsättning signaler: pulskommandolinjer, encoder-återkoppling, särskilda ingångar för referens-, närreferens- och ändlägesgivare samt en utgång för servoaktivering. Signalerna ansluts via skruvplintar, och axelkontakterna kan bytas om för att ändra vilken axel som tilldelas vilken grupp, så att kablagen inte behöver göras om.En inbyggd strömmodul accepterar 20 ~ 26 VDC och levererar de spänningar som kortets egna kretsar behöver. Ström- och statuslysdioder, inklusive indikering för referens- och ändlägesgivare, underlättar idrifttagning och felsökning.AnvändningsområdenPositionering av två axlar med stegmotor eller servo tillsammans med servoförstärkare Delta ASDA-ARörelsestyrning med pulskommando via 2-axliga rörelsestyrenheter från ICP DASAnslutning av encoder-återkoppling och ändlägesgivare eller referensgivare till en rörelsestyrenhet

DN-8237GB CR är ett terminalkort för rörelsestyrning med två axlar, avsett för ICP DAS-styrenheter såsom I-8092F och PISO-PS200. Kortet bryter ut pulskommandolinjer, encoder-återkoppling, nollpunkts-, närnollpunkts- och ändlägesgivare samt en servo-aktiveringsutgång för varje axel, så att stegmotor- eller servodrivenheter kan kopplas direkt till styrenheten.Varje axel har sin egen grupp av signaler, och terminalkontakterna kan bytas för att ändra axeltilldelningen utan omkoppling av kablage. Inbyggd optokopplarisolering skyddar styrenheten, och en integrerad strömmodul genererar de spänningar kortet behöver från en 20 ~ 26 VDC-matning.Lämpligt för allmänna drivenheter samt motorförstärkare från Mitsubishi och Panasonic.FRnet-terminal finns tillgänglig för höghastighets seriell I/O-utbyggnad där styrenheten stöder FRnet.AnvändningsområdenRörelsestyrning av stegmotor med två axlarRörelsestyrning av servomotor med två axlarAnslutning av ICP DAS-rörelsestyrenheter till allmänna motorförstärkare samt Mitsubishi- och Panasonic-förstärkare

The DN-8237MB CR är ett rörelsestyrningskort för montering på moderkort som kombinerar ICP DAS 2-axliga rörelsestyrenheter med Mitsubishi MELSERVO-J2-servoförstärkare. Kortet är avsett att monteras på kompatibla styrenheter som I-8092F och PISO-PS200 och stöder stegmotorer och servomotorer med pulskommandotyp.Signalerna dirigeras via skruvplintar grupperade per axel. Varje grupp innehåller pulsutgångens styrledningar, encoderåterkopplingsledningar, specialingångar (referens, nära referens och ändlägesbrytare) samt en utgång för aktivering av servot. Kontakterna kan bytas för att omdefiniera axlarna utan omkoppling, och fotokopplarisolering på kortet skyddar styrenheten.En inbyggd strömmodul genererar de spänningar kortet behöver från en brett spänningsområde på 20 ~ 26 VDC och tar upp upp till 12 W vid 24 VDC. Ström- och statuslysdioder visar kortets tillstånd samt status för ändlägesbrytare och referenssignaler. Kortet är specificerat för en driftstemperatur på -20 ~ +75 °C.AnvändningsområdenTvåaxlig positionering av steg- eller servomotorer med ICP DAS rörelsestyrenheterRörelsestyrning med Mitsubishi MELSERVO-J2-servoförstärkareAxelkoppling där kontaktbaserad omdefiniering av axlar krävs

DN-8237PB CR är ett tvåaxligt dotterkort som ger skruvplintsanslutning för stegmotor- eller servostyrning med pulskommando. Det är framtaget för ICP DAS tvåaxliga rörelsestyrenheter, inklusive I-8092F och PISO-PS200, och är konfigurerat för servoförstärkare från Panasonic MINAS A4/A5.Vart och ett av de fyra gränssnittsblocken betjänar en axel och omfattar pulsutgångarnas kommandolinjer, givarsignaler för återkoppling, indata för referens-, närreferens- och ändlägesbrytare samt en utgång för servoaktivering. Fotokopplad isolering på kortet skyddar styrenheten. Plintkontakterna kan bytas ut för att ändra axeltilldelningen utan omkoppling av ledningar.En inbyggd strömmodul accepterar brett ingångsområde, 20 ~ 26 VDC, och levererar de spänningar som kortets övriga kretsar behöver. Ström- och statuslysdioder, inklusive indikering för referens- och ändlägesbrytare, underlättar driftsättning och felsökning. Kortet är specificerat för driftstemperatur −20 ~ +75 °C.AnvändningsområdenTvåaxlig stegmotor- eller servopositionering med ICP DAS tvåaxliga rörelsestyrenheterStyrning av servoförstärkare från Panasonic MINAS A4/A5 via pulskommandoKabeldragning och signalfördelning för rörelsesystem som kräver ingångar för referens-, närreferens- och ändlägesbrytare

DN-8237UB CR är ett 2-axligt dotterkort som ger ICP DAS 2-axliga rörelsestyrenheter, såsom I-8092F och PISO-PS200, ett praktiskt gränssnitt med skruvterminaler för pulsstyrda stegmotor- eller servodrivare. Det är utformat för universell snäpp-på-kopplingskonfiguration, så att signaler från fältet kan anslutas utan att styrenheten behöver ändras.Varje axel har sin egen signalgrupp, med pulsutgångar för styrkommandon, encoderåterkoppling, ingångar för referens, nära referens och ändlägesgivare samt en utgång för servoaktivering. Inbyggd höghastighetsoptoisolering skyddar styrenheten, och statuslysdioder för matning, referens och ändlägesgivare underlättar driftsättning och felsökning. Terminalkontakterna kan bytas ut för att omdefiniera varje axel utan ny kabeldragning.Kortet har en inbyggd strömmodul som accepterar 20 ~ 26 VDC och försörjer de spänningar som den inbyggda kretsen behöver. Det passar både allmänna motordrivare och Mitsubishi- och Panasonic-motorförstärkare, och har en FRnet-terminal för seriell höghastighets-I/O-utökning där styrenheten stöder FRnet.AnvändningsområdenTvåaxlig stegmotorstyrning med pulsstyrda drivareTvåaxlig servomotorstyrning med pulsstyrda drivareAnslutning av allmänna, Mitsubishi- och Panasonic-motorförstärkare till ICP DAS 2-axliga rörelsestyrenheterPositionering i flera axlar med avkänning av referens- och ändlägesgivare

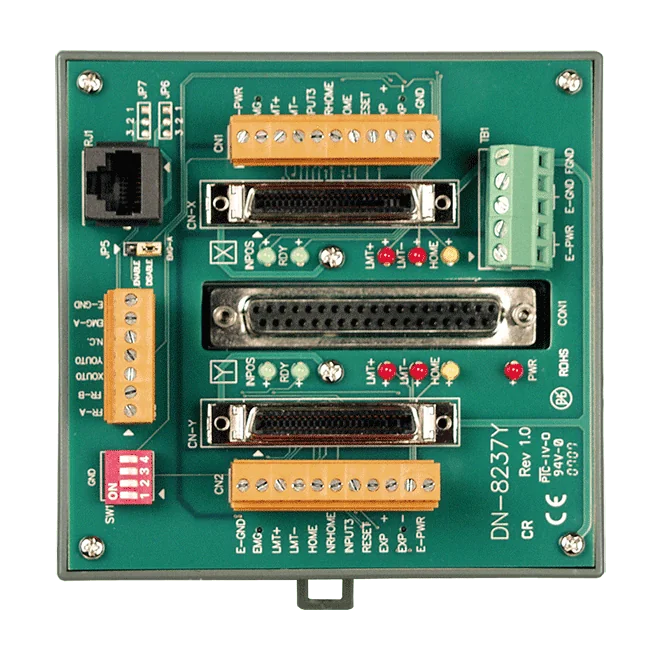

DN-8237YB är ett 2-axligt terminalkort för rörelsestyrning som ansluter ICP DAS 2-axliga rörelsestyrenheter, till exempel I-8092F och PISO-PS200, till Yaskawa Sigma II/III/V-servoförstärkare. Varje axel har egna pulsutgångar, ingångar för encoderåterkoppling, ingångar för referens-, närreferens- och ändlägesgivare samt en utgång för servoaktivering, samtliga utförda på skruvplintar.Optokopplarisolering i signalvägen skyddar rörelsestyrenheten från drivsidan. En inbyggd strömmodul genererar de spänningar kortet behöver från en bred matning på 20 ~ 26 VDC, och lysdioden för matning samt statuslysdioderna för referens- och ändlägesgivarna gör driftsättning och felsökning enkel.Kontakterna kan bytas för att omdefiniera axlarna utan ny kabeldragning, vilket är praktiskt vid omkonfigurering av en maskin. Där styrenheten stöder FRnet finns en dedikerad plint för höghastighetsexpansion av seriell I/O.AnvändningsområdenTvåaxlig rörelsestyrning med Yaskawa Sigma II/III/V-servoförstärkarePulsstyrd positionering av stegmotorer eller servomotorerGränssnitt mellan ICP DAS 2-axliga rörelsestyrenheter och servodrivenheter
