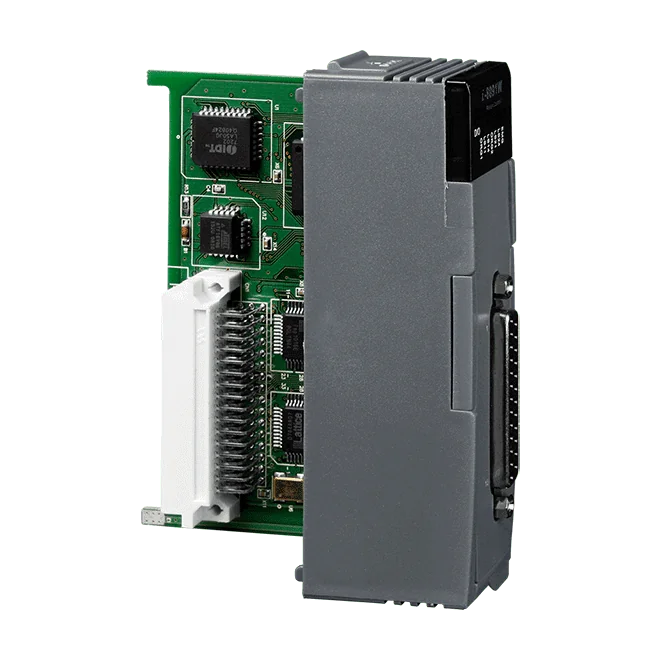

I-8091W-G 2-axis Stegmotor-/servomotorstyrningsmodul, 1 Mpps pulsutgång
2-axlig pulsgenereringsmodul för styrning av stegmotorer och servomotorer i iPAC-8000- och ISaGRAF PAC-system, med upp till 1 Mpps utgång och 2500 Vrms isolation.
- 2-axlig oberoende eller samtidig styrning av stegmotorer/servomotorer med en maximal pulshastighet på 1 Mpps
- Maximalt antal steg på 2^32 - 1 steg per förflyttning
- Linjär och cirkulär interpolation över båda axlarna
- Automatisk trapetsformad acceleration och retardation
- CW/CCW- eller Puls/Riktning-utgångslägen med programmerbar polaritet
- Tre optiskt isolerade digitala ingångar per axel för gränslägesbrytare, med valbart N.O. eller N.C. startvillkor
3 534,92 kr per st.
| 1-9 st. | 3 534,92 kr | |
|---|---|---|
| 10-30 st. | 3 359,27 kr | −5 % |
| 31+ st. | 3 183,62 kr | −10 % |
Produktinformation "I-8091W-G 2-axis Stegmotor-/servomotorstyrningsmodul, 1 Mpps pulsutgång"
I-8091W-G ger en iPAC-8000- eller ISaGRAF PAC-styrenhet direkt styrning av två stegmotor- eller servomotoraxlar. Varje axel kan köras oberoende eller samtidigt, och modulen stöder linjär och cirkulär interpolation över båda axlarna, vilket passar plana positioneringsuppgifter som X-Y-bord.
Rörelsekommandon tas emot från värddatorn via ett kommandobaserat gränssnitt med en FIFO-buffert på 2K byte. En inbyggd mikrodator hanterar profilgenerering och skydd, och automatisk trapetsformad acceleration och retardation jämnar ut rörelseprofilen. Utgångspulser kan skickas som CW/CCW eller Puls/Riktning, med programmerbar utgångspolaritet.
Varje axel har tre optiskt isolerade digitala ingångar för gränslägesbrytare, och startvillkoret för varje ingång kan ställas in som normalt öppen eller normalt sluten. Beställningskoden inkluderar kontakten CA-PC25M DB25 hane med plastskydd. Observera att denna modul endast är lämplig för iPAC-8000- och ISaGRAF PAC-system.
Användningsområden
- X-Y-bord
- Stansmaskin med fast stegning
- Transfermaskin
- Centrifug
- Lastare/lossare
| Digitala ingångar: | 3 per axel |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | Kommandotyp |
| Produkttyp: | Stegmotor-/servostyrningsmodul |
| Protokoll: | Kommandotypgränssnitt |
| Isolation: | 2500 Vrms |
Specifikationer
| Isolation | |
|---|---|
| Isolation mellan moduler | 2500 Vrms |
| EMS-skydd | |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt för varje anslutning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation 7 x I/O |
| Encoder-ingång | |
| Typ | 1. CW/CCW 2. Puls/Riktning |
| Motorutgång | |
| Antal axlar | 2-axlar |
| Stegfrekvens | 1 Mpps |
| Ström | |
| Förbrukning | 3,9 W max. |
| Mekanisk | |
| Mått (mm) | 31 x 114 x 86 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +85 °C |
| Luftfuktighet | 5 ~ 95 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
