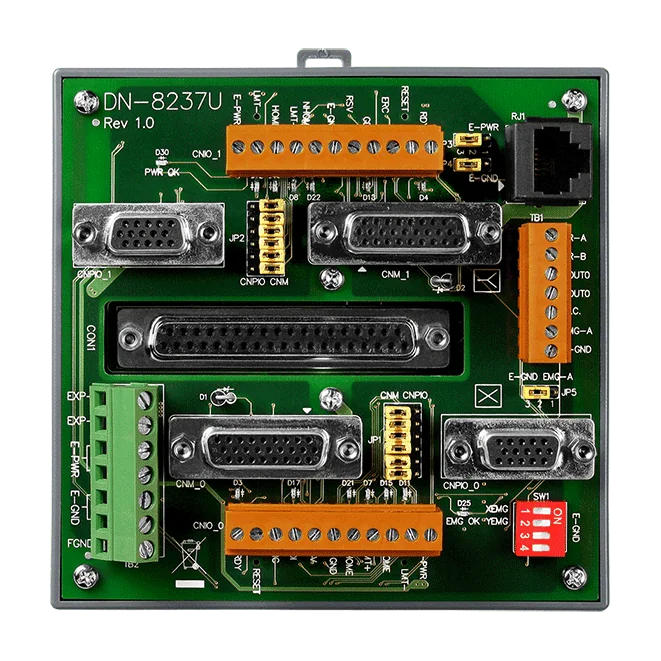

DN-8237UB 2-axelig stegmotor-/servostyrning, terminalkort
2-axligt terminalkort för stegmotor- eller servostyrning, med snäpp-på-koppling, optoisolering och inbyggd 20 ~ 26 VDC strömmodul för ICP DAS 2-axliga rörelsestyrenheter.
- Höghastighets optoisolering i den inbyggda kretsen för att skydda styrenheten
- Pulsstyrt gränssnitt för stegmotorer eller servomotorer, med två oberoende axlar
- Signaler per axel: pulsutgång, encoderåterkoppling, ingångar för referens, nära referens och ändlägesgivare, utgång för servoaktivering
- Utbytbara terminalkontakter gör att axeldefinitioner kan bytas utan ny kabeldragning
- Inbyggd strömmodul som accepterar 20 ~ 26 VDC (0,5 A ingångsmärkström, 12 W förbrukning vid 24 VDC)
- Matningslysdiod och statuslysdioder för referens- och ändlägesgivare
2 321,76 kr per st.
| 1-9 st. | 2 321,76 kr | |
|---|---|---|
| 10-30 st. | 2 244,37 kr | −3 % |
| 31+ st. | 2 200,14 kr | −5 % |
Produktinformation "DN-8237UB 2-axelig stegmotor-/servostyrning, terminalkort"
DN-8237UB CR är ett 2-axligt dotterkort som ger ICP DAS 2-axliga rörelsestyrenheter, såsom I-8092F och PISO-PS200, ett praktiskt gränssnitt med skruvterminaler för pulsstyrda stegmotor- eller servodrivare. Det är utformat för universell snäpp-på-kopplingskonfiguration, så att signaler från fältet kan anslutas utan att styrenheten behöver ändras.
Varje axel har sin egen signalgrupp, med pulsutgångar för styrkommandon, encoderåterkoppling, ingångar för referens, nära referens och ändlägesgivare samt en utgång för servoaktivering. Inbyggd höghastighetsoptoisolering skyddar styrenheten, och statuslysdioder för matning, referens och ändlägesgivare underlättar driftsättning och felsökning. Terminalkontakterna kan bytas ut för att omdefiniera varje axel utan ny kabeldragning.
Kortet har en inbyggd strömmodul som accepterar 20 ~ 26 VDC och försörjer de spänningar som den inbyggda kretsen behöver. Det passar både allmänna motordrivare och Mitsubishi- och Panasonic-motorförstärkare, och har en FRnet-terminal för seriell höghastighets-I/O-utökning där styrenheten stöder FRnet.
Användningsområden
- Tvåaxlig stegmotorstyrning med pulsstyrda drivare
- Tvåaxlig servomotorstyrning med pulsstyrda drivare
- Anslutning av allmänna, Mitsubishi- och Panasonic-motorförstärkare till ICP DAS 2-axliga rörelsestyrenheter
- Positionering i flera axlar med avkänning av referens- och ändlägesgivare
| Product type: | Motion control terminal board |
|---|---|
| Interface: | Pulskommando |
| Isolation: | Photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Specifikationer
| Ström | |
|---|---|
| Ingångsområde | 20 ~ 26 VDC, 0,5 A |
| Förbrukning | 12 W (24 VDC) |
| Mekanisk | |
| Mått (mm) | 110 mm X 107 mm |
| Miljö | |
| Driftstemperatur | -20 ~ +75 °C |
| Lagringstemperatur | -30 ~ +85 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
