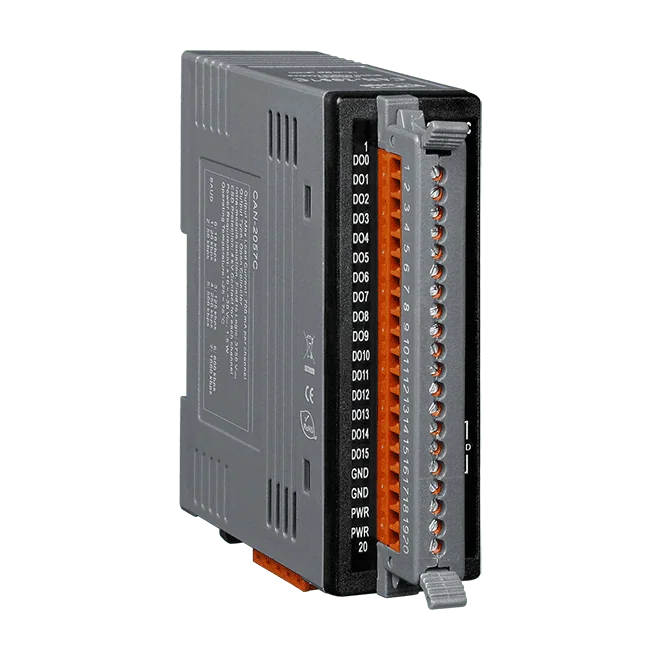

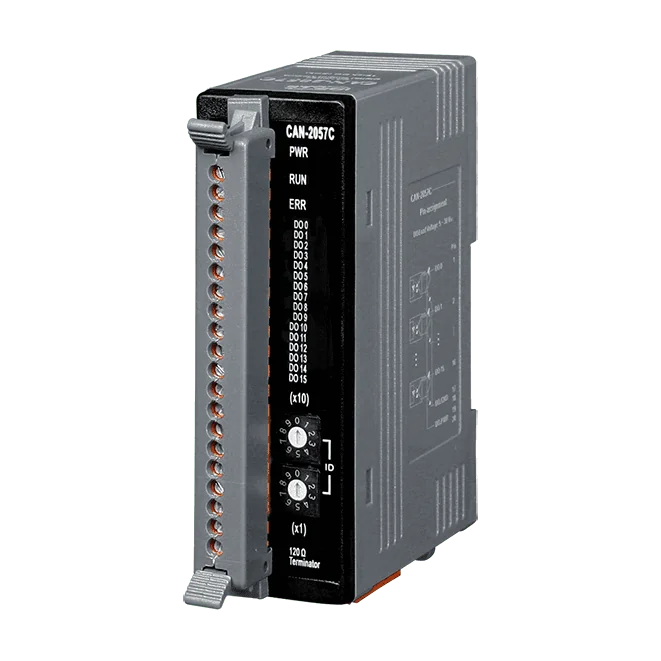

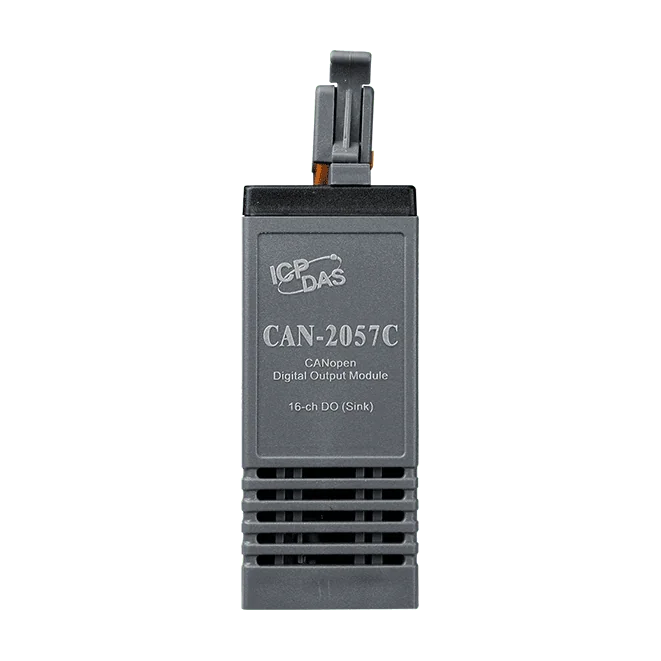

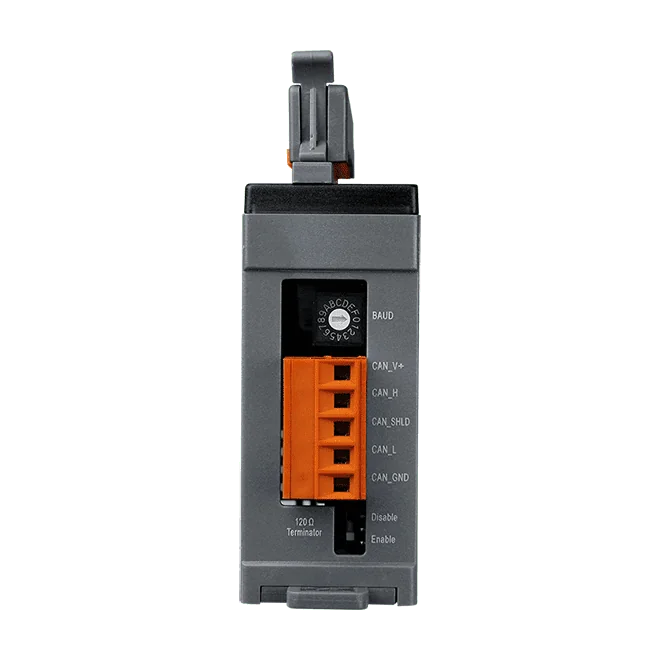

CAN-2057C CANopen-slavmodul, 16-kanaligt isolerat NPN-digitalt utgångsmodul
CANopen-slavmodul med 16 isolerade open-collector-utgångar av sink-typ (NPN), 100 mA per kanal, för DIN-skenmontering i CiA 301 v4.02- och CiA 401 v2.1-nätverk.
- 16 isolerade open-collector-utgångar av sink-typ (NPN), 100 mA per kanal, lastspänning +5 ~ +30 VDC
- CANopen NMT-slav enligt CiA 301 v4.02 och CiA 401 v2.1, validerad med CiA:s Conformance Test-verktyg
- Standard-EDS-fil medföljer för enkel integration med standard CANopen-masters
- Utgångspolaritet och inställningar för felvärden på utgångar kan konfigureras och sparas
- Dynamiskt PDO-stöd med 10 RxPDO och 10 TxPDO, inklusive händelsestyrda, fjärrbegärda och cykliska/acykliska SYNC-lägen
- I/O-parkopplingsfunktion
2 320,89 kr per st.
| 1-9 st. | 2 320,89 kr | |
|---|---|---|
| 10-30 st. | 2 199,90 kr | −5 % |
| 31+ st. | 2 089,91 kr | −10 % |
Produktinformation "CAN-2057C CANopen-slavmodul, 16-kanaligt isolerat NPN-digitalt utgångsmodul"
CAN-2057C CR är en CANopen-slavmodul som styr 16 isolerade open-collector-utgångar av sink-typ (NPN). Den följer DS-301 v4.02 och DSP-401 v2.1, så utgångarna kan ställas in och övervakas via standardiserad CANopen-meddelandehantering från valfri kompatibel master. Varje kanal klarar upp till 100 mA vid en lastspänning på +5 ~ +30 VDC, vilket passar reläer, indikatorer och resistiva laster.
Modulen har godkänts av CiA:s CANopen Conformance Test-verktyg och levereras med en standard-EDS-fil, så den kan läggas till i en standard CANopen-master utan anpassat drivrutinsarbete. Utgångspolaritet och beteende vid felvärden kan konfigureras och sparas, och stöd för dynamiska PDO:er ger flexibilitet i hur processdata mappas.
Modulen levereras med certifieringarna CE, UKCA, FCC, RoHS och WEEE och är avsedd för montering på DIN-skena inom driftsintervallet -25 ~ +75 °C. Den inbyggda 120Ω-termineringsresistorn och hårdvaruwatchdogen förenklar nätverksterminering och felhantering.
Användningsområden
- Larmdetektor
- Omkopplardetektering
- I/O-parkoppling
- Relästyrning
- Styrning av resistiv last
- Ljusstyrning
| Digitala utgångar: | 16 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | CANopen |
| Montering: | DIN-skena |
| Produkttyp: | Digital utgångsmodul |
| Protokoll: | CANopen |
| Isolation: | 3750 Vrms |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | 3 LED för PWR, RUN och ERR |
| Digital utgång | |
| Kanaler | 16 (sänk) |
| Typ | Öppen kollektor |
| Lastspänning | +5 ~ +30 VDC |
| Lastström | 100 mA per kanal |
| Isolation mellan moduler | 3750 Vrms |
| CANopen | |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Nod-ID | 1 ~ 99 |
| Antal PDO:er | 10 RxPDO , 10 TxPDO |
| PDO-läge | Händelseutlöst, fjärrbegärd, cyklisk och acyklisk SYNC |
| Felkontroll | Node Guarding-protokoll / Heartbeat-producent |
| NMT | Slav |
| EMCY-meddelande | Ja |
| Ström | |
| Förbrukning | 1.5 W |
| Mekanisk | |
| Mått (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
