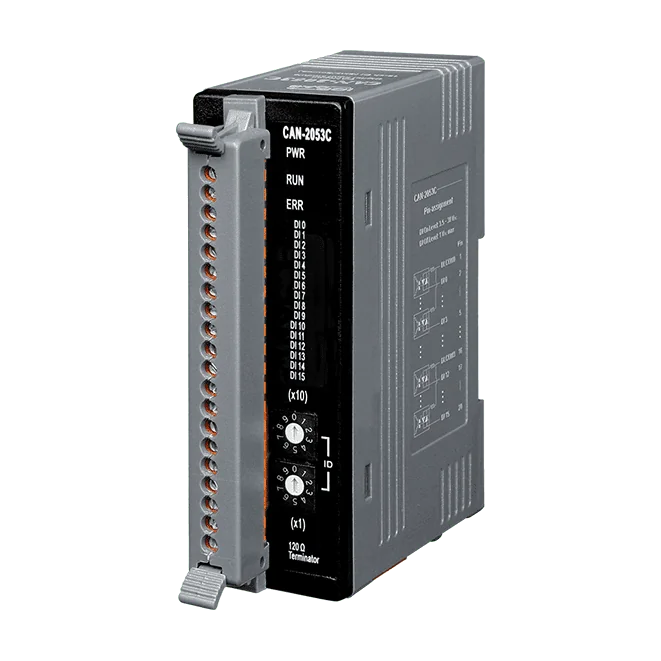

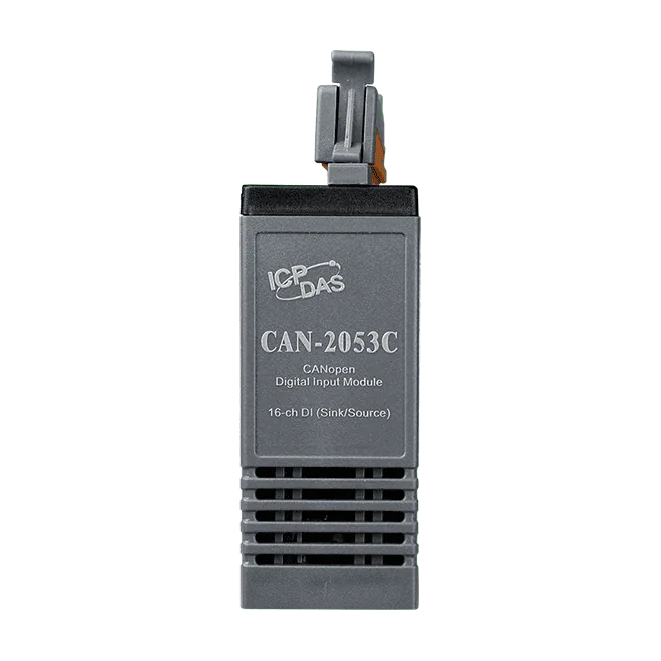

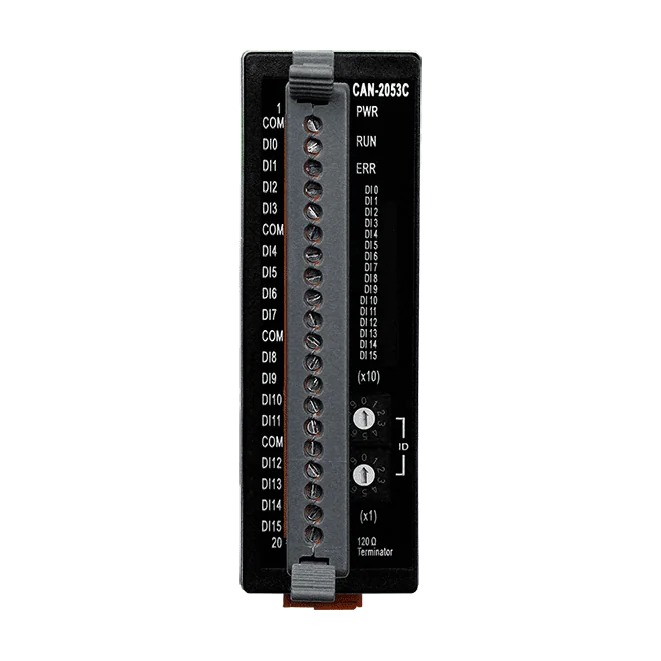

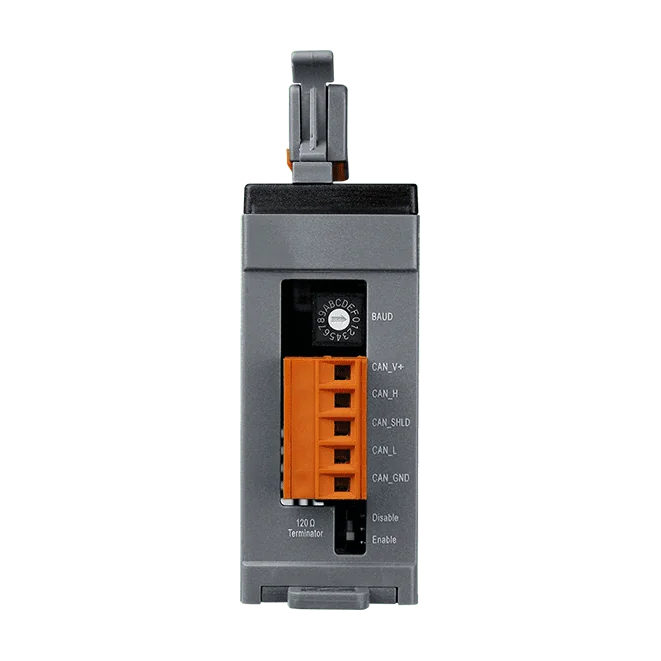

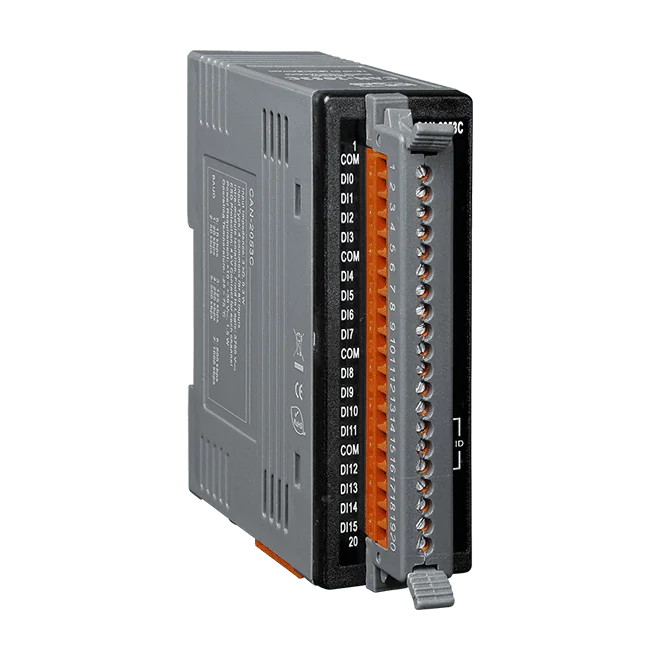

CAN-2053C CANopen-slavmodul, 16-kanalig isolerad våt digital ingång
CANopen-slavmodul med 16 isolerade sink/source-våta digitala ingångar, med stöd för CiA 301 v4.02 och CiA 401 v2.1 och en standard-EDS-fil för vanliga CANopen-mastrar.
- 16-kanalig isolerad våt digital ingångsmodul med sink/source-drift för PNP-, NPN-, TTL- och reläkontaktsignaler
- Följer CiA 301 v4.02 och CiA 401 v2.1 och har godkänts med verktyget CiA CANopen Conformance Test
- Standard-EDS-fil medföljer för enkel integration med vanliga CANopen-mastrar
- Stöd för dynamiska PDO:er, med ingångspolariteten inställbar och sparad i modulen
- Funktion för I/O-parkoppling för att länka ingångar mellan moduler
- Inbyggt 120 Ω-termineringsmotstånd; Nod-ID 1 ~ 99; överföringshastighet 10 k ~ 1 M
2 364,89 kr per st.
| 1-9 st. | 2 364,89 kr | |
|---|---|---|
| 10-30 st. | 2 243,90 kr | −5 % |
| 31+ st. | 2 122,90 kr | −10 % |
Produktinformation "CAN-2053C CANopen-slavmodul, 16-kanalig isolerad våt digital ingång"
CAN-2053C CR är en CANopen-slavmodul som ger 16 isolerade våta digitala ingångar till ett CANopen-nätverk. Varje kanal accepterar sink- eller source-koppling, så samma modul kan läsa PNP-, NPN-, TTL- och reläkontaktsignaler utan hårdvaruändringar. Den är ett praktiskt val när en ingenjör behöver läsa brytar- och larmlägen över CANopen med galvanisk separation mellan fältet och bussen.
Modulen implementerar CiA 301 v4.02 och CiA 401 v2.1 och har godkänts med verktyget CiA CANopen Conformance Test. En standard-EDS-fil medföljer, så den kan konfigureras från en vanlig CANopen-master. Stöd för dynamiska PDO:er, en konfigurerbar och sparbar ingångspolaritet samt inbyggt 120 Ω-termineringsmotstånd förenklar driftsättning och nätverksuppläggning. Nod-ID 1 till 99 och överföringshastigheter från 10 k till 1 M stöds.
Ingångsbeteendet definieras av en ON-spänning på +3,5 ~ +30 VDC och en OFF-nivå på högst +1 VDC, med 4 kV ESD-kontaktskydd på varje kanal. Funktionen för I/O-parkoppling gör det möjligt att länka ingångar mellan moduler. Enheten monteras på DIN-skena och arbetar vid -25 ~ +75 °C.
Användningsområden
- Larmdetektor
- Omkopplardetektering
- I/O-parkoppling
| Digitala ingångar: | 16 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | CAN |
| Montering: | DIN-skena |
| Produkttyp: | Digital ingångsmodul |
| Protokoll: | CANopen |
| Isolation: | 3000 VDC / 2500 Vrms |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | 3 LED för PWR, RUN och ERR |
| Digital ingång | |
| Kanaler | 16 (sänk/källa) |
| Typ | Våt |
| Spänningsnivå för TILL | +3,5 ~ +30 VDC |
| Spänningsnivå för FRÅN | +1 VDC max. |
| Ingångsimpedans | 3 kΩ, 0.3 W |
| CANopen | |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Nod-ID | 1 ~ 99 |
| Antal PDO:er | 10 RxPDO , 10 TxPDO |
| PDO-läge | Händelseutlöst, fjärrbegärd, cyklisk och acyklisk SYNC |
| Felkontroll | Node Guarding-protokoll / Heartbeat-producent |
| NMT | Slav |
| EMCY-meddelande | Ja |
| Ström | |
| Förbrukning | 1.5 W |
| Mekanisk | |
| Mått (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.se/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-hona till 3-tråd CAN-portkabel [Pin2, Pin3 och Pin7], 1 m")
DB9-hona till 3-tråd CAN-portkabel [Pin2, Pin3 och Pin7], 1 m.
CD-002 är en delbar ferritkärna för undertryckning av elektromagnetisk störning och radiofrekventa störningar på runda kablar. Det gångjärnsförsedda plasthöljet sluter sig runt kabeln och håller ferriten stadigt på plats, så att den kan monteras utan att kabeln behöver terminerad om.Kärnan är avsedd för lågfrekventa störningar från motorstyrenheter, växelriktare och motorer. Den kan efterinstalleras i befintlig utrustning eller monteras i efterhand på data- och strömkablar till elektroniska enheter, vilket passar miljöer där EMI eller RFI påverkar signalintegriteten.Varje förpackning innehåller 10 kärnor i vitt utförande med en driftstemperatur på -40 °C till 75 °C. Maximal kabeldiameter är Ø13 mm.AnvändningsområdenUndertryckning av lågfrekventa störningar från motorstyrenheterMinskning av störningar från växelriktare och motorerMinskning av EMI och RFI på datakablar till elektronisk utrustningMinskning av EMI och RFI på strömkablar till elektronisk utrustningEfterinstallation i befintliga installationer
CNT-CAN CR är ett CAN-bussanslutningsdon för att snabbt koppla en CAN-bussnod till bussledningen. Dess snabbanslutningsteknik gör att bussledarna inte behöver avisoleras, vilket förenklar installationen.Kontakten har ett plasthölje med en integrerad avslutningsresistor som kan väljas med en inbyggd omkopplare. Den har två kabelingångar och en 9-polig D-Sub-honkontakt med 90° kabelutgång, och finns även med programmeringsgränssnitt.Den passar ingenjörer som behöver lägga till en CAN-enhet på en befintlig CAN-bussledning med minimalt kabelarbete och ett tydligt val av bussterminering.AnvändningsområdenAnslutning av en CAN-bussnod till en CAN-bussledningTillägg av CAN-enheter till ett befintligt CAN-bussnätverk
5-polig M12 A-kodad monteringskontakt (hona).
Liknande produkter
Den CAN-2053D CR är en DeviceNet-slavmodul för I/O som ansluter 16 isolerade digitala ingångar av våt typ till ett DeviceNet-nätverk. Varje ingång accepterar sink- eller source-signaler, så den kan övervaka PNP-, NPN-, TTL- och reläkontaktutgångar från fältenheter utan att modulen behöver ändras.Modulen fungerar som en Group 2 Only Server, som inte är UCMM-kapabel, och stödjer den fördefinierade master/slav-anslutningsuppsättningen. Den erbjuder en anslutning vardera för Explicit Messaging, Polled I/O och Bit-Strobe I/O. En EDS-fil levereras för konfiguration av modulen från ett DeviceNet-mastergränssnitt.Välj denna modell när du behöver en kompakt, DIN-skensmonterad ingångsnod för lägesdetektering eller larmövervakning på en DeviceNet-buss. Varje kanal har 4 kV kontakt-ESD-skydd, och modulen drivs med +10 VDC till +30 VDC inom ett driftområde på -25 ~ +75 ℃.AnvändningsområdenLarmdetektorLägesdetektering

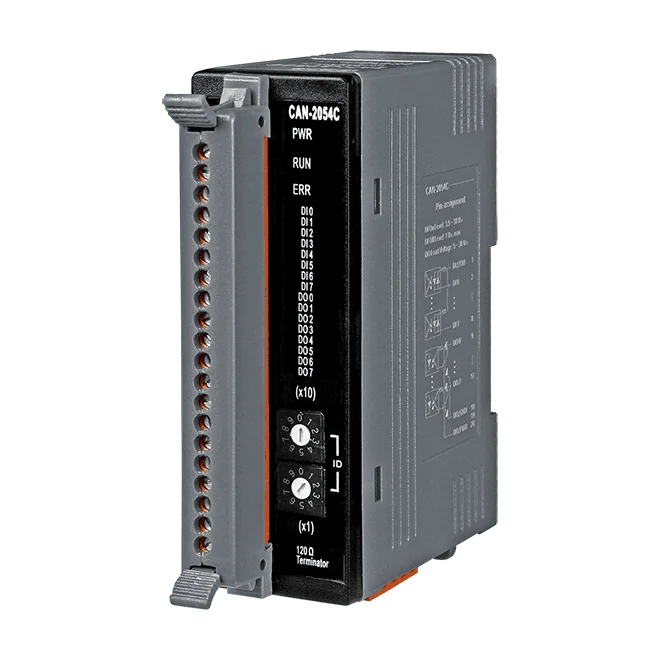

CAN-2054C CR är en CANopen-slavmodul för I/O som ger åtta isolerade digitala ingångar och åtta isolerade digitala utgångar av sink-typ till ett CAN-bussnätverk. Modulen fungerar som NMT-slav och följer CiA DS-301 v4.02 och DSP-401 v2.1, vilket gör att den kan läsas och konfigureras via en standard-CANopen-master.Ingångarna är av wet-typ och accepterar sink- eller source-signaler, med en ON-nivå från +3,5 till +30 VDC. Varje utgång är en open-collector-kanal på 700 mA per kanal, lämplig för att koppla laster från +5 till +30 VDC. Varje kanal har 4 kV ESD-skydd på kontakterna, och modulen levereras med en standard-EDS-fil samt en inbyggd 120 Ω-termineringsresistor.Pair-Connect och stöd för PDO-mappning förenklar nätverksuppsättningen, och en hårdvarubaserad watchdog hjälper modulen att återhämta sig vid fel. Enheten monteras på DIN-skena och är specificerad för ett driftområde på -25 till +75 °C.AnvändningsområdenMaskinstyrningFabriksautomationStyrning av förpackningsmaskinerFjärrdatainsamlingMiljöövervakning
CAN-2054D är en DeviceNet-slavemodul som ger en DeviceNet-master åtkomst till åtta digitala ingångar och åtta digitala utgångar via en enda nod. Status för in- och utgångar kan läsas, och modulens konfiguration kan ställas in via medföljande EDS-fil, så modulen kan läggas till i ett DeviceNet-nätverk utan egen programmering.Varje ingångskanal är isolerad och accepterar sink- eller source-signaler från en våt kontakt, med en ON-nivå på +3,5 ~ +30 VDC. Varje utgångskanal är en isolerad open-collector-drivare av sink-typ, dimensionerad för 700 mA per kanal, med en lastspänning på +5 ~ +30 VDC och 3750 Vrms isolation inom modulen. Modulen är lämplig för gränssnitt mot PNP-, NPN-, TTL- och reläkontaktsignaler.Modulen fungerar som en server endast för Grupp 2 (ej UCMM-kapabel) och stöder den fördefinierade master/slav-anslutningsuppsättningen, med en anslutning vardera för explicit meddelandehantering, polled I/O och bit-strobe I/O. Heartbeat- och shutdown-meddelanden stöds. Modulen monteras på DIN-skena och är specificerad för en driftstemperatur på -25 ~ +75 ℃.AnvändningsområdenMaskinstyrningFabriksautomationStyrning av förpackningsmaskinerFjärrinsamling av dataMiljöövervakning

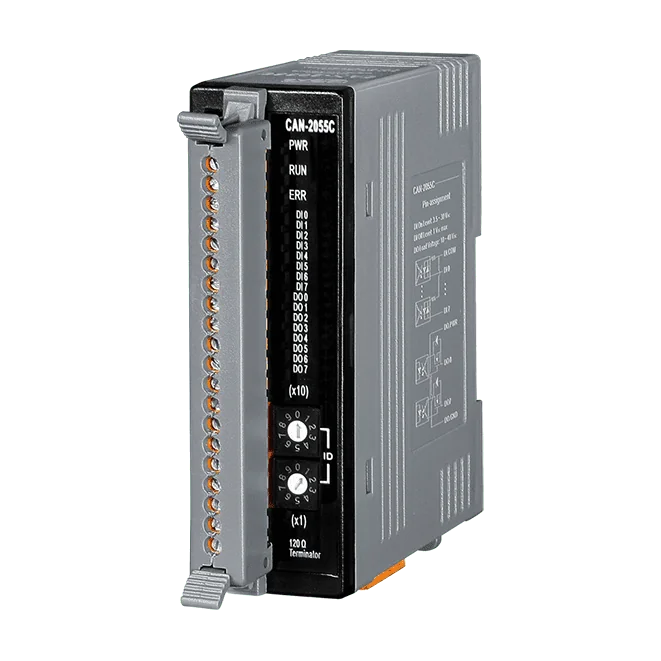

CAN-2055C är en CANopen-slavmodul för I/O som är avsedd för ingenjörer som behöver föra in digitala ingångar och utgångar i ett CAN-bussnätverk. Den följer CiA 301 v4.02 och CiA 401 v2.1, vilket innebär att status för digital I/O kan läsas och konfigureras via standardobjekt i CANopen. Modulen fungerar med vilken standard-CANopen-master som helst när standard-EDS-filen har lästs in.Modulen har 8 isolerade digitala ingångar för sink/source med våtkontakttyp, samt 8 isolerade digitala utgångar av source-typ (PNP) med en märkbelastning på 700 mA per kanal och en lastspänning på +10 till +30 VDC. Varje kanal har ESD-skydd på 4 kV kontakt, vilket hjälper modulen att tåla tuffa fältkopplingar.Kommunikationen konfigureras med 10 RxPDO och 10 TxPDO med PDO-mappning, och stöder händelsestyrda, fjärrbegärda, cykliska och acykliska SYNC-lägen. Felövervakning sker via Node Guarding eller Heartbeat Producer, och modulen har en inbyggd 120 Ω-avslutningsresistor. Enheten är RoHS-kompatibel och monteras på DIN-skena.AnvändningsområdenStyrning av industrimaskinerFabriksautomationStyrning av förpackningsmaskinerFjärrinsamling av dataMiljöövervakning
