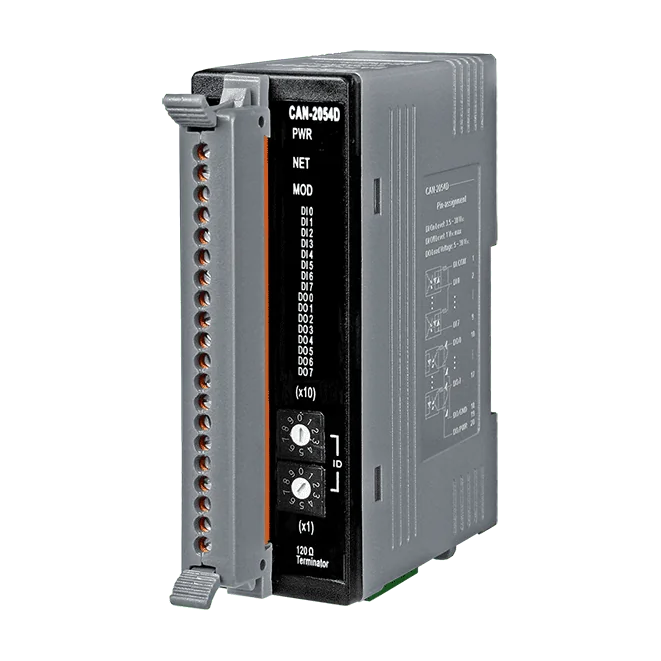

CAN-2054D DeviceNet-slavemodul, 8-kanals isolerad DI och 8-kanals isolerad DO
DeviceNet-slav I/O-modul med 8 isolerade digitala ingångar (våt kontakt) och 8 isolerade utgångar av sink-typ med open collector, för anslutning av digital I/O till en DeviceNet-master.
- DeviceNet-slav för allmän I/O med 8 isolerade digitala ingångar för våt kontakt och 8 isolerade utgångar av sink-typ med open collector
- Konfiguration och I/O-åtkomst via EDS-filen för DeviceNet-mastergränssnittet
- Server endast för Grupp 2 (ej UCMM-kapabel) med fördefinierad master/slav-anslutningsuppsättning
- En anslutning vardera för explicit meddelandehantering, polled I/O och bit-strobe I/O
- Stöder DeviceNet heartbeat- och shutdown-meddelanden
- Lastström på 700 mA per kanal med 3750 Vrms isolation inom modulen
2 001,91 kr per st.
| 1-9 st. | 2 001,91 kr | |
|---|---|---|
| 10-30 st. | 1 946,91 kr | −3 % |
| 31+ st. | 1 902,91 kr | −5 % |
Produktinformation "CAN-2054D DeviceNet-slavemodul, 8-kanals isolerad DI och 8-kanals isolerad DO"
CAN-2054D är en DeviceNet-slavemodul som ger en DeviceNet-master åtkomst till åtta digitala ingångar och åtta digitala utgångar via en enda nod. Status för in- och utgångar kan läsas, och modulens konfiguration kan ställas in via medföljande EDS-fil, så modulen kan läggas till i ett DeviceNet-nätverk utan egen programmering.
Varje ingångskanal är isolerad och accepterar sink- eller source-signaler från en våt kontakt, med en ON-nivå på +3,5 ~ +30 VDC. Varje utgångskanal är en isolerad open-collector-drivare av sink-typ, dimensionerad för 700 mA per kanal, med en lastspänning på +5 ~ +30 VDC och 3750 Vrms isolation inom modulen. Modulen är lämplig för gränssnitt mot PNP-, NPN-, TTL- och reläkontaktsignaler.
Modulen fungerar som en server endast för Grupp 2 (ej UCMM-kapabel) och stöder den fördefinierade master/slav-anslutningsuppsättningen, med en anslutning vardera för explicit meddelandehantering, polled I/O och bit-strobe I/O. Heartbeat- och shutdown-meddelanden stöds. Modulen monteras på DIN-skena och är specificerad för en driftstemperatur på -25 ~ +75 ℃.
Användningsområden
- Maskinstyrning
- Fabriksautomation
- Styrning av förpackningsmaskiner
- Fjärrinsamling av data
- Miljöövervakning
| Portar: | 1 |
|---|---|
| Product type: | Fieldbus I/O module |
| Protokoll: | DeviceNet |
| Interface: | DeviceNet |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Isolation: | Isolated DI and DO |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Matning 2 x DeviceNet-status |
| Digital ingång | |
| Kanaler | 8 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +3,5 ~ +30 VDC |
| Spänningsnivå för FRÅN | +1 VDC max. |
| Ingångsimpedans | 3 kΩ, 0.3 W |
| Digital utgång | |
| Kanaler | 8 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +5 ~ +30 VDC |
| Lastström | 700 mA per kanal |
| Isolation mellan moduler | 3750 Vrms |
| DeviceNet | |
| Portar | 1 |
| Anslutning stöds | 1 anslutning för explicit meddelandehantering 1 anslutning för Polled I/O 1 anslutning för Bit-Strobe I/O |
| Baudhastighet | 125 kbps, 250 kbps, 500 kbps |
| Termineringsmotstånd | Omkopplare för 120 Ω termineringsmotstånd |
| Specifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Nod-ID | 0 ~ 63 |
| Avstängningsmeddelande | Ja |
| Heartbeat-meddelande | Ja |
| Prenumerera | Endast server för grupp 2 |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 1.5 W |
| Mekanisk | |
| Mått (mm) | 32.3 x 99 x 77.5 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Lagringstemperatur | -30 ~ +80 ℃ |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
