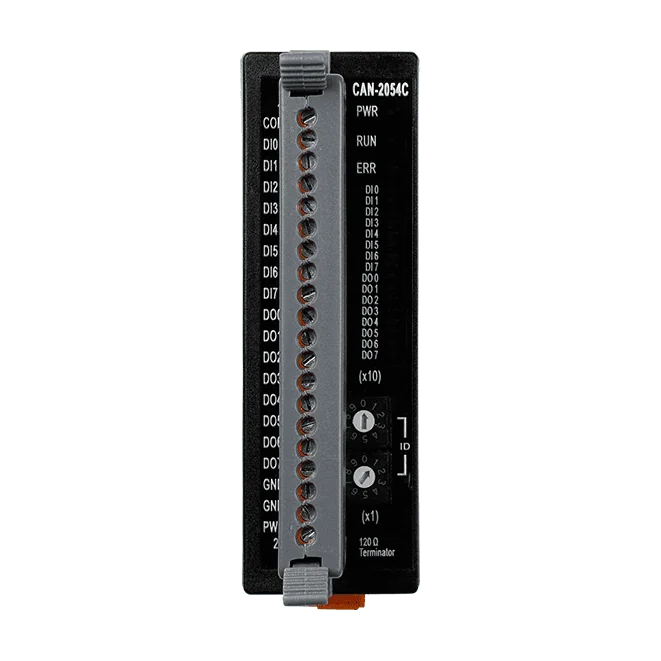

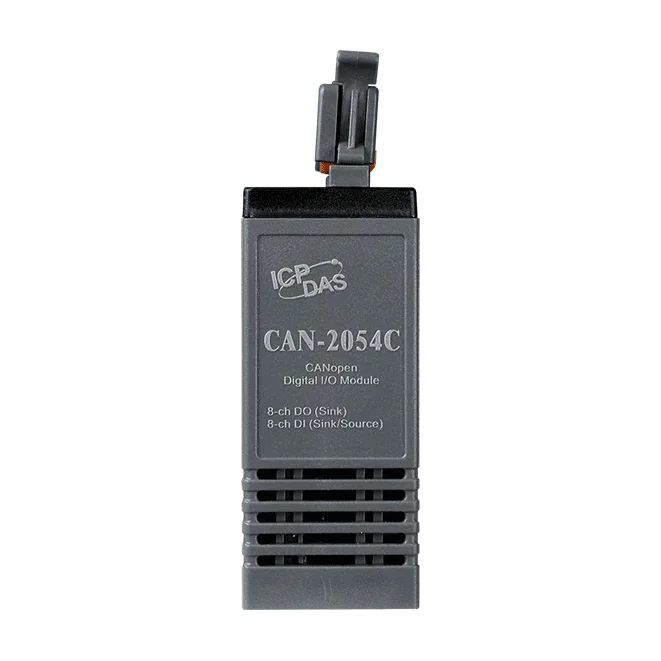

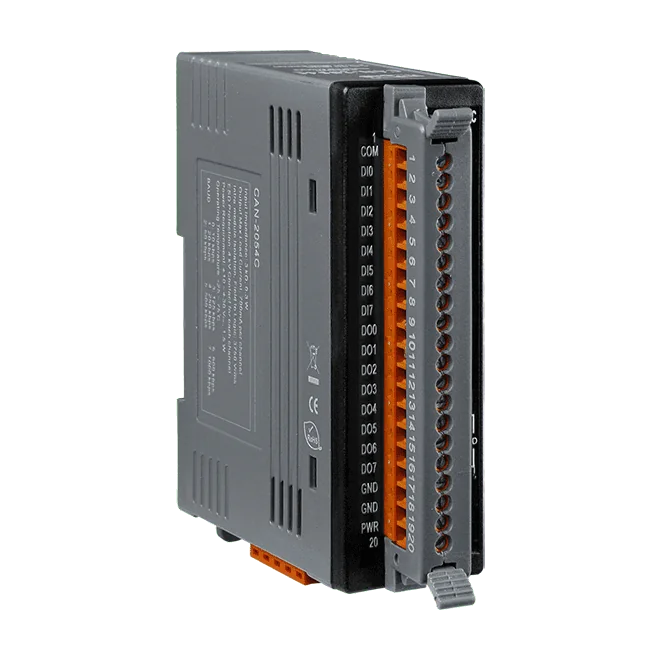

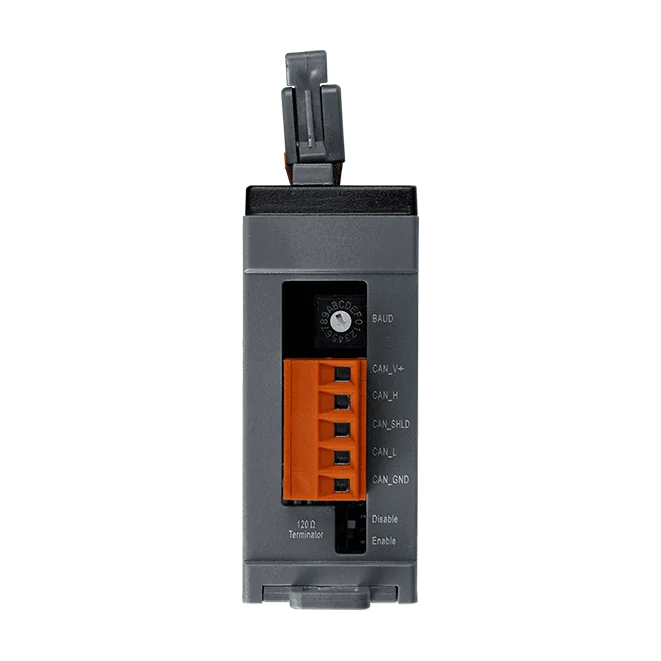

CAN-2054C CANopen-slavmodul för I/O, 8 kanaler isolerade DI och 8 kanaler isolerade DO
CANopen-slavmodul med 8 isolerade digitala wet-ingångar och 8 isolerade open-collector-utgångar av NPN sink-typ, för DIN-skenmontage i CANopen-nätverk.
- Åtta isolerade digitala wet-ingångar, sink eller source, ON-nivå +3,5 till +30 VDC
- Åtta isolerade open-collector-utgångar av sink-typ, 700 mA per kanal
- CANopen NMT-slav enligt CiA DS-301 v4.02 och DSP-401 v2.1
- Standard-EDS-fil medföljer för konfiguration i standard-CANopen-master
- Stöd för PDO-mappning, med 10 RxPDO och 10 TxPDO
- Baudrate från 10 k till 1 M, nod-ID 1 till 99
2 430,89 kr per st.
| 1-9 st. | 2 430,89 kr | |
|---|---|---|
| 10-30 st. | 2 309,90 kr | −5 % |
| 31+ st. | 2 188,90 kr | −10 % |
Produktinformation "CAN-2054C CANopen-slavmodul för I/O, 8 kanaler isolerade DI och 8 kanaler isolerade DO"
CAN-2054C CR är en CANopen-slavmodul för I/O som ger åtta isolerade digitala ingångar och åtta isolerade digitala utgångar av sink-typ till ett CAN-bussnätverk. Modulen fungerar som NMT-slav och följer CiA DS-301 v4.02 och DSP-401 v2.1, vilket gör att den kan läsas och konfigureras via en standard-CANopen-master.
Ingångarna är av wet-typ och accepterar sink- eller source-signaler, med en ON-nivå från +3,5 till +30 VDC. Varje utgång är en open-collector-kanal på 700 mA per kanal, lämplig för att koppla laster från +5 till +30 VDC. Varje kanal har 4 kV ESD-skydd på kontakterna, och modulen levereras med en standard-EDS-fil samt en inbyggd 120 Ω-termineringsresistor.
Pair-Connect och stöd för PDO-mappning förenklar nätverksuppsättningen, och en hårdvarubaserad watchdog hjälper modulen att återhämta sig vid fel. Enheten monteras på DIN-skena och är specificerad för ett driftområde på -25 till +75 °C.
Användningsområden
- Maskinstyrning
- Fabriksautomation
- Styrning av förpackningsmaskiner
- Fjärrdatainsamling
- Miljöövervakning
| Digitala ingångar: | 8 |
|---|---|
| Digitala utgångar: | 8 |
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | CAN-buss |
| Montering: | DIN-skena |
| Produkttyp: | Fjärr-I/O-modul |
| Protokoll: | CANopen |
| Strömingång: | +10 ~ +30 VDC |
| Isolation: | 3000 VDC / 2500 Vrms |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | 3 LED för PWR, RUN och ERR |
| Digital ingång | |
| Kanaler | 8 (Sink/Source) |
| Typ | Våt |
| Spänningsnivå för TILL | +3,5 ~ +30 VDC |
| Spänningsnivå för FRÅN | +1 VDC max. |
| Ingångsimpedans | 3 kΩ, 0.3 W |
| Digital utgång | |
| Kanaler | 8 (Sink) |
| Typ | Öppen kollektor |
| Lastspänning | +5 ~ +30 VDC |
| Lastström | 700 mA per kanal |
| Isolation mellan moduler | 3750 Vrms |
| CANopen | |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Nod-ID | 1 ~ 99 |
| Antal PDO:er | 10 RxPDO , 10 TxPDO |
| PDO-läge | Händelseutlöst, fjärrbegärd, cyklisk och acyklisk SYNC |
| Felkontroll | Node Guarding-protokoll eller Heartbeat-producent |
| NMT | Slav |
| EMCY-meddelande | Ja |
| Ström | |
| Förbrukning | 1.5 W |
| Mekanisk | |
| Mått (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
