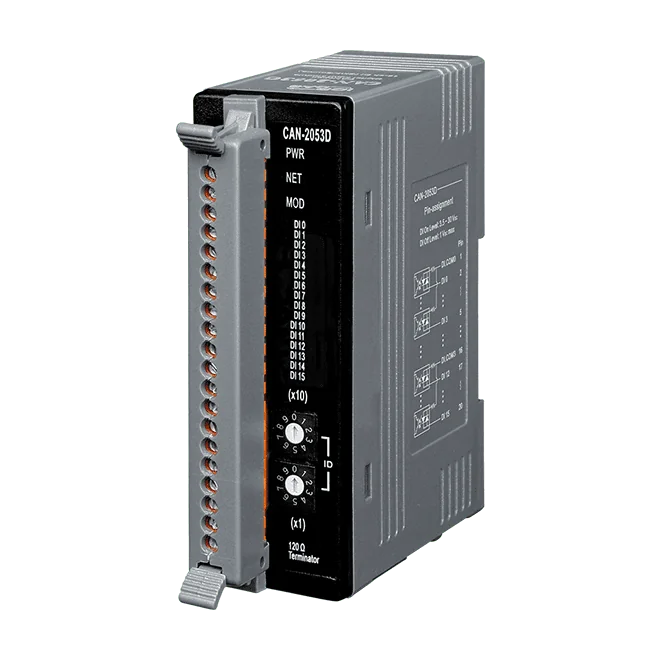

CAN-2053D DeviceNet-slavemodul, 16-kanalig isolerad våt digital ingång
DeviceNet-slavmodul med 16 isolerade sink/source-digitala ingångar för PNP-, NPN-, TTL- och reläkontaktsignaler, för DeviceNet-nätverk för allmän I/O.
- 16 isolerade sink/source-digitala ingångar, våt typ, ON-nivå +3,5 ~ +30 VDC
- DeviceNet Group 2 Only Server (ej UCMM-kapabel) med fördefinierad master/slav-anslutningsuppsättning
- En anslutning vardera för Explicit Messaging, Polled I/O och Bit-Strobe I/O
- Överföringshastigheter på 125 kbps, 250 kbps och 500 kbps
- EDS-fil levereras för konfiguration från DeviceNet-mastergränssnitt
- Kopplingsbart 120 Ω terminalmotstånd på DeviceNet-porten
1 956,91 kr per st.
| 1-9 st. | 1 956,91 kr | |
|---|---|---|
| 10-30 st. | 1 901,63 kr | −3 % |
| 31+ st. | 1 857,41 kr | −5 % |
Produktinformation "CAN-2053D DeviceNet-slavemodul, 16-kanalig isolerad våt digital ingång"
Den CAN-2053D CR är en DeviceNet-slavmodul för I/O som ansluter 16 isolerade digitala ingångar av våt typ till ett DeviceNet-nätverk. Varje ingång accepterar sink- eller source-signaler, så den kan övervaka PNP-, NPN-, TTL- och reläkontaktutgångar från fältenheter utan att modulen behöver ändras.
Modulen fungerar som en Group 2 Only Server, som inte är UCMM-kapabel, och stödjer den fördefinierade master/slav-anslutningsuppsättningen. Den erbjuder en anslutning vardera för Explicit Messaging, Polled I/O och Bit-Strobe I/O. En EDS-fil levereras för konfiguration av modulen från ett DeviceNet-mastergränssnitt.
Välj denna modell när du behöver en kompakt, DIN-skensmonterad ingångsnod för lägesdetektering eller larmövervakning på en DeviceNet-buss. Varje kanal har 4 kV kontakt-ESD-skydd, och modulen drivs med +10 VDC till +30 VDC inom ett driftområde på -25 ~ +75 ℃.
Användningsområden
- Larmdetektor
- Lägesdetektering
| Portar: | 1 |
|---|---|
| Product type: | Digital input module |
| Protokoll: | DeviceNet |
| Interface: | DeviceNet |
| Digital inputs: | 16 |
| Isolation: | Isolerad |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Matning 2 x DeviceNet-status |
| Digital ingång | |
| Kanaler | 16 (sänk/källa) |
| Typ | Våt |
| Spänningsnivå för TILL | +3,5 ~ +30 VDC |
| Spänningsnivå för FRÅN | +1 VDC max. |
| Ingångsimpedans | 3 kΩ, 0.3 W |
| DeviceNet | |
| Portar | 1 |
| Anslutning stöds | 1 anslutning för explicit meddelandehantering 1 anslutning för Polled I/O 1 anslutning för Bit-Strobe I/O |
| Baudhastighet | 125 kbps, 250 kbps, 500 kbps |
| Termineringsmotstånd | Omkopplare för 120 Ω termineringsmotstånd |
| Specifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Nod-ID | 0 ~ 63 |
| Avstängningsmeddelande | Ja |
| Heartbeat-meddelande | Ja |
| Prenumerera | Endast server för grupp 2 |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 1.5 W |
| Mekanisk | |
| Mått (mm) | 32.3 x 99 x 77.5 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Lagringstemperatur | -30 ~ +80 ℃ |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
