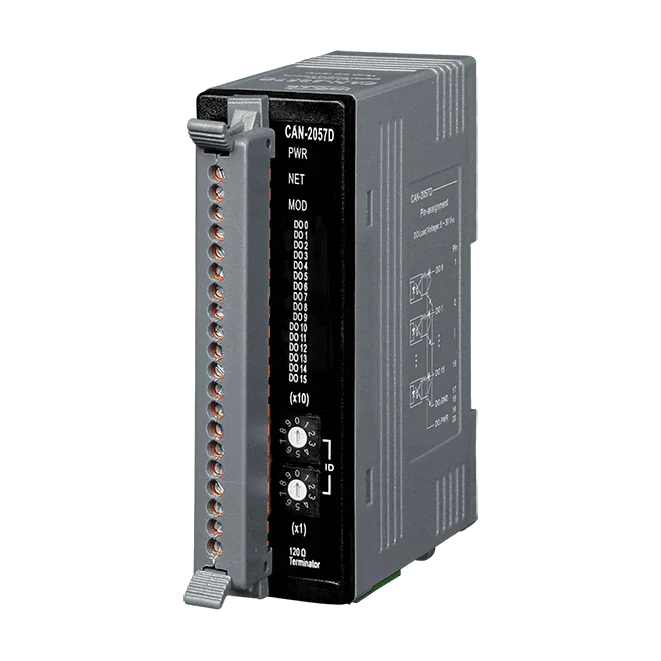

CAN-2057D DeviceNet-slavemodul I/O, 16 kanaler isolerad NPN digital utgång
DeviceNet-slavmodul med 16 isolerade NPN-utgångar (sink) med öppen kollektor för omkoppling av reläer och resistiva laster från en DeviceNet-master.
- 16 isolerade NPN-utgångar (sink) med öppen kollektor, 100 mA per kanal
- Isolation mellan kanalerna på 3750 Vrms
- DeviceNet general I/O-slav, endast Group 2-server, specifikation Volume I/II Release 2.0
- Fördefinierad master/slav-anslutningsuppsättning med explicit meddelandehantering, pollad I/O och bit-strobe I/O
- Stöd för DeviceNet heartbeat- och shutdown-meddelanden
- EDS-fil för konfiguration i DeviceNet-master
1 923,74 kr per st.
| 1-9 st. | 1 923,74 kr | |
|---|---|---|
| 10-30 st. | 1 868,46 kr | −3 % |
| 31+ st. | 1 824,24 kr | −5 % |
Produktinformation "CAN-2057D DeviceNet-slavemodul I/O, 16 kanaler isolerad NPN digital utgång"
Den CAN-2057D CR är en DeviceNet-slavmodul som ger ett DeviceNet-nätverk 16 isolerade digitala utgångar. Varje kanal är en NPN-utgång (sink) med öppen kollektor, dimensionerad för laster från +5 till +30 VDC med upp till 100 mA per kanal. Det gör modulen till ett enkelt val för larmutgångar och omkoppling i maskin- och fabriksautomation.
Modulen fungerar enbart som Group 2-server och stöder inte UCMM. Den använder den fördefinierade master/slav-anslutningsuppsättningen, med en anslutning vardera för explicit meddelandehantering, pollad I/O och bit-strobe I/O. DeviceNet-heartbeat och shutdown-meddelanden stöds, och en EDS-fil medföljer för konfiguration av utgångsstatus via ett DeviceNet-mastergränssnitt. Tillverkaren anger tidigare kommunikation med Allen-Bradley 193-DNENCAT och 193-DNENCATR samt flera OMRON DeviceNet-masters och gateways.
Matningen sker från +10 till +30 VDC med en effektförbrukning på 1,5 W. Modulen är avsedd för montage på DIN-skena och har ett driftstemperaturområde på -25 till +75 °C. Den är CE-, FCC-, RoHS- och WEEE-märkt.
Användningsområden
- Larmutgång
- Omkoppling
- Styrning av reläer
- Resistiva laster
- Maskinstyrning
- Fabriksautomation
| Portar: | 1 |
|---|---|
| Product type: | Fieldbus I/O module |
| Protokoll: | DeviceNet |
| Interface: | DeviceNet |
| Digital outputs: | 16 |
| Isolation: | 3750 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Matning 2 x DeviceNet-status |
| Digital utgång | |
| Kanaler | 16 (sänk) |
| Typ | Öppen kollektor |
| Lastspänning | +5 ~ +30 VDC |
| Lastström | 100 mA per kanal |
| Isolation mellan moduler | 3750 Vrms |
| DeviceNet | |
| Portar | 1 |
| Anslutning stöds | 1 anslutning för explicit meddelandehantering 1 anslutning för Polled I/O 1 anslutning för Bit-Strobe I/O |
| Baudhastighet | 125 kbps, 250 kbps, 500 kbps |
| Termineringsmotstånd | Omkopplare för 120 Ω termineringsmotstånd |
| Specifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Nod-ID | 0 ~ 63 |
| Avstängningsmeddelande | Ja |
| Heartbeat-meddelande | Ja |
| Prenumerera | Endast server för grupp 2 |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 1.5 W |
| Mekanisk | |
| Mått (mm) | 32.3 x 99 x 77.5 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Lagringstemperatur | -30 ~ +80 ℃ |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
