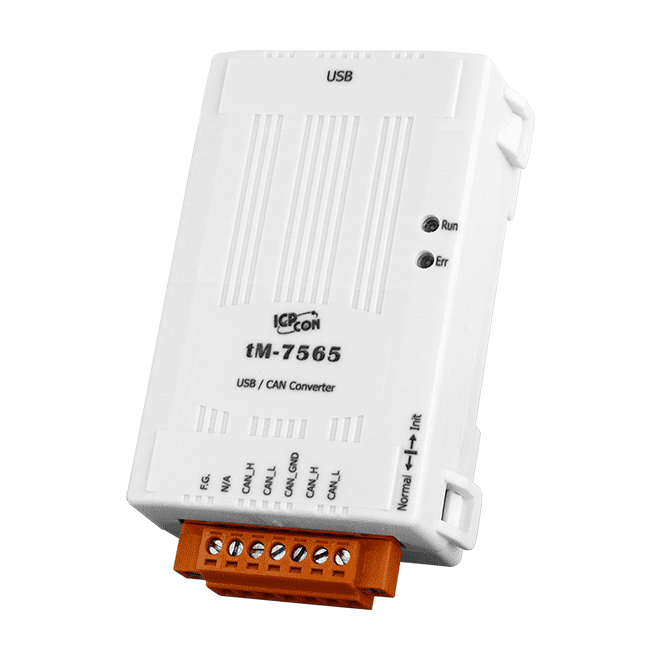

tM-7565 Intelligent Tiny USB till CAN-omvandlare, 10 k ~ 1 M bps
Kompakt, isolerad USB till CAN-omvandlare för CAN 2.0A/2.0B-nätverk vid 10 k ~ 1 M bps, med lägena lyssna-endast och parkoppling. Levereras med en 1,8 m kabel av typen CA-USB18.
- Kompatibel med CAN 2.0A och 2.0B, fullt uppfyller ISO 11898-2
- CAN-bithastigheter från 10 k till 1 M bps, inklusive användardefinierade hastigheter
- Isolering på strömsidan och CAN-bussidan
- Läge lyssna-endast för övervakning av CAN-trafik och felupptäckt
- Parkopplingsläge för USB-kommunikation mellan två PC:ar
- Inbyggt, valbart 120 Ω terminatormotstånd
2 019,95 kr per st.
| 1-9 st. | 2 019,95 kr | |
|---|---|---|
| 10-30 st. | 1 921,15 kr | −5 % |
| 31+ st. | 1 822,35 kr | −10 % |
Produktinformation "tM-7565 Intelligent Tiny USB till CAN-omvandlare, 10 k ~ 1 M bps"
Den tM-7565 CR är en kompakt USB till CAN-omvandlare för ingenjörer som behöver ansluta en bärbar dator eller PC till ett CAN-nätverk i begränsat utrymme. Den uppfyller CAN 2.0A och 2.0B samt ISO 11898-2 och stöder CAN-bithastigheter från 10 k till 1 M bps, inklusive användardefinierade hastigheter. Dess funktioner är helt kompatibla med I-7565.
Strömmen tas från USB-anslutningen, och både strömsidan och CAN-bussidan är isolerade. Ett valbart 120 Ω terminatormotstånd är inbyggt, och kommunikationsparametrarna för både CAN- och USB-sidan ställs in i programvaran. Programvarubuffertar på varje sida och en intern watchdog stöder stabil drift.

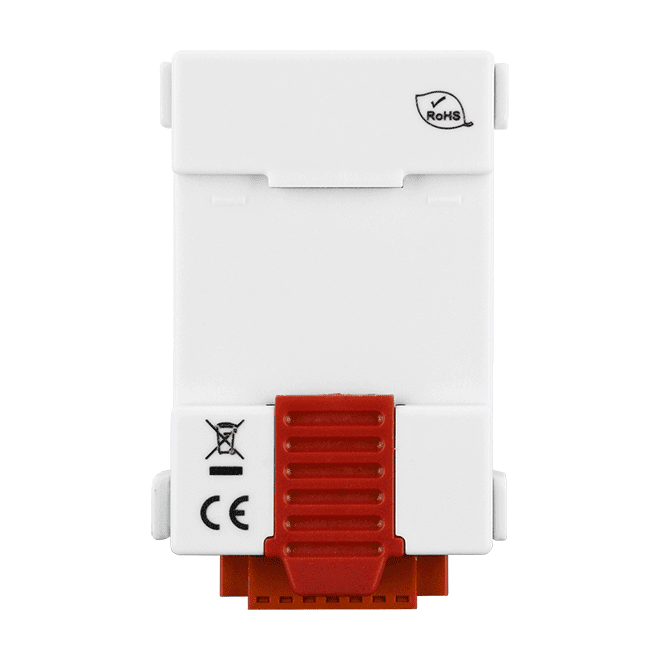

Läget lyssna-endast gör att omvandlaren kan övervaka trafiken på CAN-bussen och upptäcka fel utan att sända. Parkopplingsläget gör att två PC:ar kan kommunicera med varandra via USB, med en användardefinierad inställning för tecken som markerar slutet. Enheten monteras på DIN-skena och levereras med en 1,8 m kabel av typen CA-USB18.
Användningsområden
- Anslutning av en bärbar dator eller PC till ett CAN-nätverk där utrymmet är begränsat
- Övervakning av CAN-bussmeddelanden och felsituationer i läget lyssna-endast
- Kommunikation mellan två PC:ar via USB i parkopplingsläget
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | CAN, USB Typ B |
| Hölje: | Plast |
| Montering: | DIN-skena |
| Portar: | 1 |
| Produkttyp: | USB till CAN-omvandlare |
| Protokoll: | CAN 2.0A/2.0B |
| Strömingång: | USB-strömleverans |
| Isolation: | 3000 VDC / 2500 Vrms |
Specifikationer

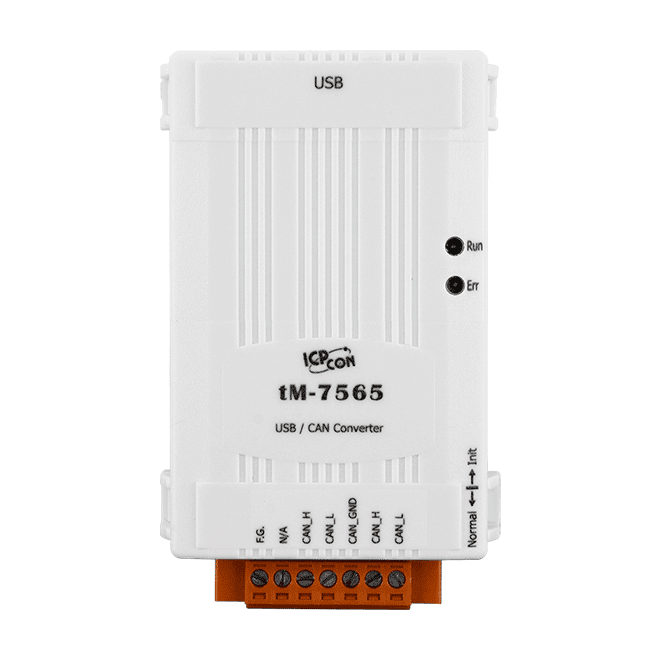

| LED-indikatorer | |
|---|---|
| Status | 1 x Run-LED: Ström och dataflöde 1 x Err-LED: Fel |
| USB | |
| Specifikation | USB 1.1 och 2.0-standarden |

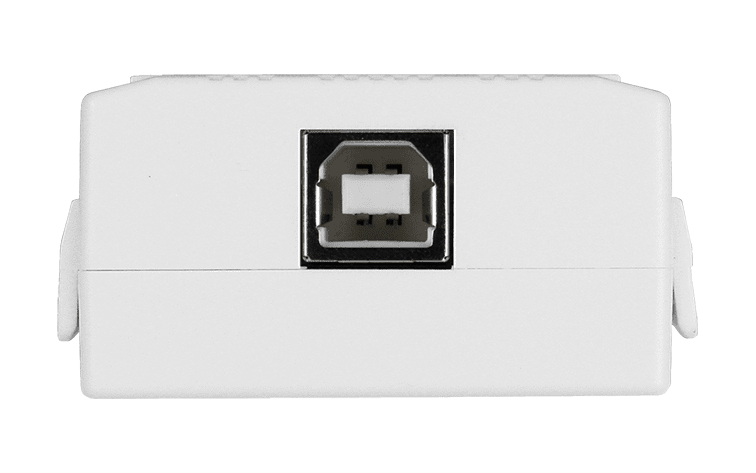

| Kontakt | 1 x USB (Typ B) |
| Drivrutin | Windows XP, Win 7, Win 10, Win 11 och Linux |
| CAN | |
| Portar | 1 |
| Specifikation | ISO 11898-2, CAN 2.0A och CAN 2.0B |
| Baudhastighet | 10 k ~ 1 Mbit/s |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokopplare |
| Termineringsmotstånd | Jumper för 120 Ω terminalmotstånd |
| Filter | Ja |
| Ström | |
| Ingångsområde | USB-strömleverans |
| Förbrukning | 1 W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 52 x 87 x 27 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
