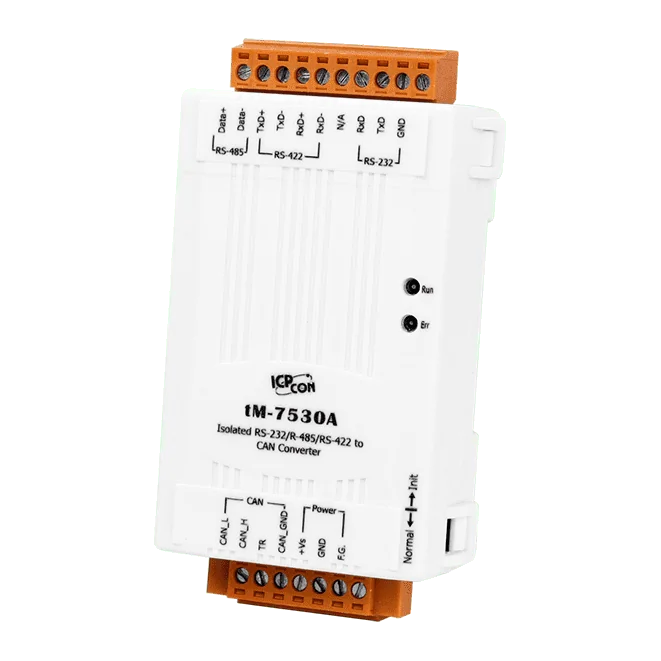

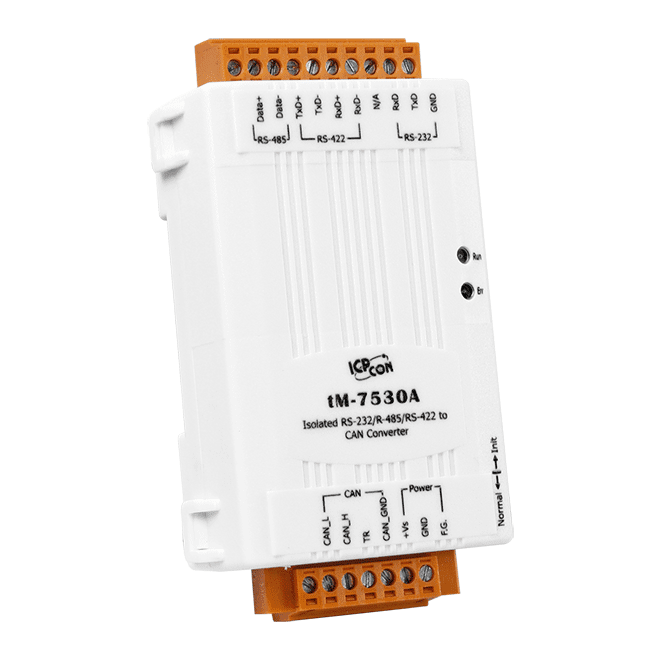

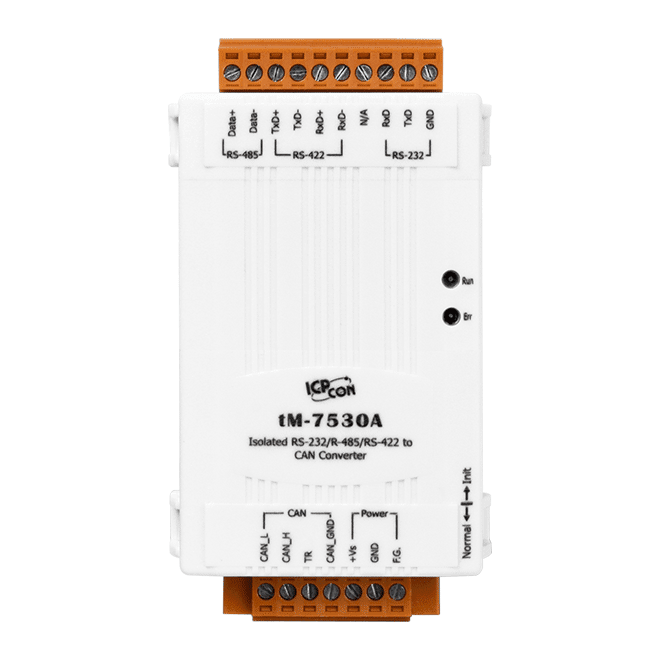

tM-7530A CR Intelligent Tiny UART/CAN-omvandlare, CAN 2.0A/2.0B
Kompakt DIN-skensmonterad UART/CAN-omvandlare med isolerad matning och CAN-buss, som stöder CAN 2.0A/2.0B vid 10 k ~ 1 M bps och UART upp till 230400 bps.
- Kompatibel med CAN 2.0A och CAN 2.0B, fullt uppfyller ISO 11898-2
- CAN-baudhastigheter från 10 k till 1 M bps, inklusive användardefinierade hastigheter
- UART-baudhastigheter från 110 till 230400 bps med programvarukonfigurerbara parametrar
- Lyssningsläge för övervakning av CAN-bussen och felupptäckt
- Parkopplingsläge för att ansluta en PC med andra UART-enheter
- Valbar 120 Ω-termineringsresistor ombord
1 833,33 kr per st.
| 1-9 st. | 1 833,33 kr | |
|---|---|---|
| 10-30 st. | 1 745,50 kr | −5 % |
| 31+ st. | 1 657,68 kr | −10 % |
Produktinformation "tM-7530A CR Intelligent Tiny UART/CAN-omvandlare, CAN 2.0A/2.0B"
Den tM-7530A CR överbryggar seriella UART-enheter och CAN-bussnät i ett litet DIN-skensmonterat hus, anpassat för centraler där utrymmet är begränsat. Den är utformad enligt ISO 11898-2 och hanterar både CAN 2.0A- och CAN 2.0B-ramar, med användardefinierade CAN-baudhastigheter samt förinställda hastigheter i intervallet 10 k ~ 1 M bps.
Utöver ren protokollomvandling erbjuder enheten ett lyssningsläge (listen-only) för att övervaka CAN-trafik och upptäcka fel utan att sända, samt ett parkopplingsläge som gör att en PC och andra UART-enheter kan dela länken. CAN- och UART-parametrar ställs in i programvara, och en valbar 120 Ω-termineringsresistor är inbyggd. Dess funktioner är enligt uppgift helt kompatibla med I-7530 och I-7530T.
Matnings- och CAN-bussidan är galvaniskt isolerade, och en watchdog samt separata statuslampor för matning, dataflöde och fel underlättar enkel driftsättning och felsökning. Driftområdet -25 ~ +75 °C passar typiska industriella kapslingar.
Användningsområden
- Anslutning av UART- eller seriella enheter till ett CAN-nätverk
- Övervakning av CAN-bussmeddelanden och felupptäckt i lyssningsläge
- Delning av en seriell länk mellan en PC och andra UART-enheter i parkopplingsläge
- Installationer med begränsat utrymme i styrskåp
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | CAN, RS-232, RS-422, RS-485 |
| Hölje: | Plast |
| Montering: | DIN-skena |
| Portar: | 1 UART (RS-232/RS-422/RS-485, väljbar), 1 CAN |
| Produkttyp: | UART/CAN-omvandlare |
| Protokoll: | CAN 2.0A, CAN 2.0B |
| Strömingång: | +10 ~ +30 VDC |
| Isolation: | 3000 VDC (DC-till-DC), 2500 Vrms (fotokopplare) |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Run-LED: Ström och dataflöde 1 x Err-LED: Fel |
| COM-portar | |
| Portar | 1 x RS-232 1 x RS-485 (inbyggd självjusterande ASIC) 1 x RS-422 (inbyggd självjusterande ASIC) (dessa portar kan inte användas samtidigt) |
| Baudhastighet | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 bps |
| Paritet | Ingen, jämn, udda |
| Databit | 5, 6, 7, 8 |
| Stoppbit | 1, 2 |
| CAN | |
| Portar | 1 |
| Specifikation | ISO-11898-2, CAN 2.0A och CAN 2.0B |
| Baudhastighet | 10 k ~ 1 Mbit/s |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt valbart 120 Ω terminatormotstånd |
| Filter | Ja |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 1 W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 52 x 93 x 27 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.se/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-hona till 3-tråd CAN-portkabel [Pin2, Pin3 och Pin7], 1 m")
DB9-hona till 3-tråd CAN-portkabel [Pin2, Pin3 och Pin7], 1 m.
CD-002 är en delbar ferritkärna för undertryckning av elektromagnetisk störning och radiofrekventa störningar på runda kablar. Det gångjärnsförsedda plasthöljet sluter sig runt kabeln och håller ferriten stadigt på plats, så att den kan monteras utan att kabeln behöver terminerad om.Kärnan är avsedd för lågfrekventa störningar från motorstyrenheter, växelriktare och motorer. Den kan efterinstalleras i befintlig utrustning eller monteras i efterhand på data- och strömkablar till elektroniska enheter, vilket passar miljöer där EMI eller RFI påverkar signalintegriteten.Varje förpackning innehåller 10 kärnor i vitt utförande med en driftstemperatur på -40 °C till 75 °C. Maximal kabeldiameter är Ø13 mm.AnvändningsområdenUndertryckning av lågfrekventa störningar från motorstyrenheterMinskning av störningar från växelriktare och motorerMinskning av EMI och RFI på datakablar till elektronisk utrustningMinskning av EMI och RFI på strömkablar till elektronisk utrustningEfterinstallation i befintliga installationer
CNT-CAN CR är ett CAN-bussanslutningsdon för att snabbt koppla en CAN-bussnod till bussledningen. Dess snabbanslutningsteknik gör att bussledarna inte behöver avisoleras, vilket förenklar installationen.Kontakten har ett plasthölje med en integrerad avslutningsresistor som kan väljas med en inbyggd omkopplare. Den har två kabelingångar och en 9-polig D-Sub-honkontakt med 90° kabelutgång, och finns även med programmeringsgränssnitt.Den passar ingenjörer som behöver lägga till en CAN-enhet på en befintlig CAN-bussledning med minimalt kabelarbete och ett tydligt val av bussterminering.AnvändningsområdenAnslutning av en CAN-bussnod till en CAN-bussledningTillägg av CAN-enheter till ett befintligt CAN-bussnätverk
5-polig M12 A-kodad monteringskontakt (hona).
Liknande produkter

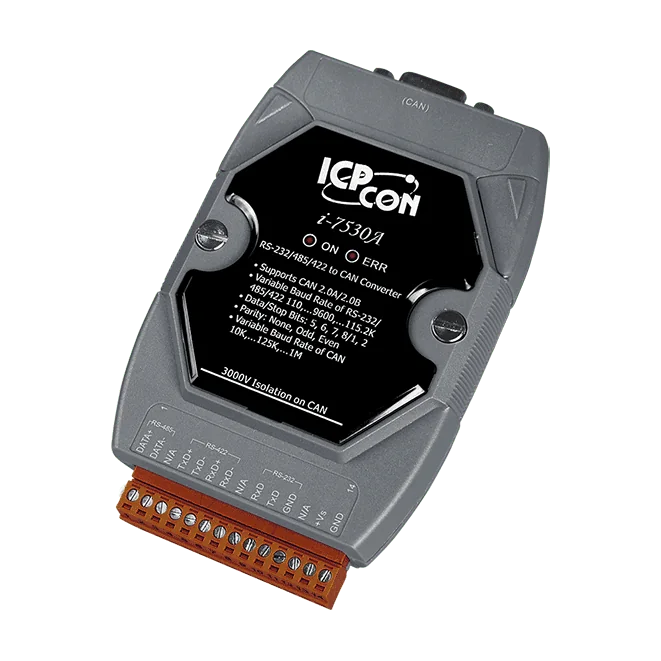

I-7530A-G kopplar ihop seriella enheter med CAN-bussnät. Dess enda COM-port kan ställas in som RS-232, RS-485 eller RS-422, och CAN-meddelanden vidarebefordras till den seriella sidan, så att äldre utrustning kan delta i CAN-baserad styrning och övervakning utan ändringar i själva enheterna.Omvandlaren uppfyller CAN 2.0A/2.0B och ISO 11898-2 och stöder CAN-överföringshastigheter från 10 kbit/s till 1 Mbit/s. CAN- och seriella kommunikationsparametrar konfigureras via mjukvara. Galvanisk isolering (3 kV DC-till-DC och 2500 Vrms optokopplare på CAN-sidan) skyddar den seriella utrustningen från fel som kommer via CAN-nätverket.En hårdvarubaserad watchdog hjälper enheten att återhämta sig från störningar i tuffa eller elektriskt brusiga miljöer. Lysdioder för ström, dataflöde och fel visar driftstatus, och det DIN-skenmonterade höljet med ett driftområde på -25 ~ +75 °C passar industriella styrskåp.TillämpningarAnslutning av RS-232-, RS-485- eller RS-422-enheter till CAN-bussnätStyr- och övervakningssystem som kombinerar olika seriella enheter och CAN-kommunikationsenheterIsolerad integration av seriell till CAN i industriella skåp

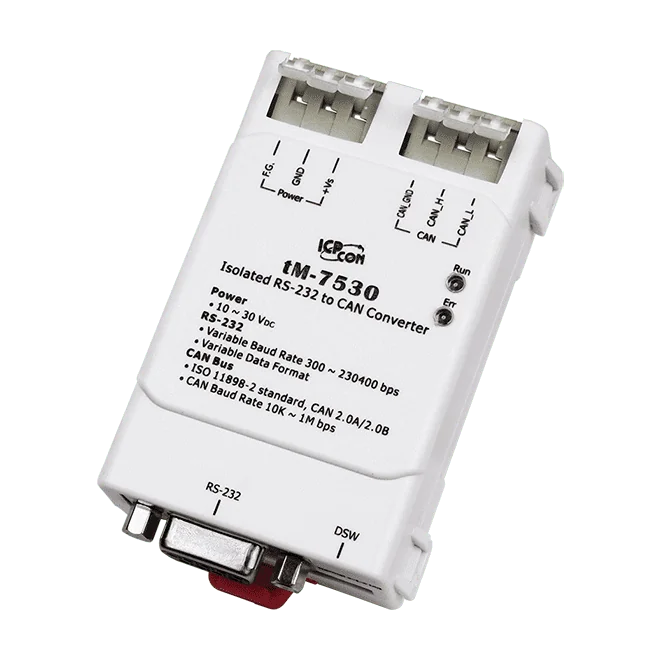

tM-7530 CR är en liten RS-232 till CAN-omvandlare för ingenjörer som behöver koppla seriella enheter till ett CAN-nätverk i ett begränsat utrymme. Den stöder CAN 2.0A och CAN 2.0B enligt ISO 11898-2, med CAN-hastigheter från 10 kbit/s till 1 Mbit/s inklusive användardefinierade hastigheter, och RS-232-hastigheter från 110 bit/s till 230400 bit/s.Modulen är isolerad både på matningssidan och på CAN-bussidan, med 3000 VDC isolation för DC-till-DC och 2500 Vrms för optokopplingen. Funktionen är fullt kompatibel med I-7530 och I-7530T, och den har dessutom ett lyssnarläge (listen-only) för att övervaka CAN-trafik och upptäcka fel utan att sända. Kommunikationsparametrar ställs in i programvara, och LED-indikatorer visar matning, dataflöde och fel på båda sidor.Parkopplingsläget gör det möjligt att betjäna en PC och andra RS-232-enheter samtidigt, med användardefinierad hantering av teckenslut. Programvarubuffertar på både CAN- och RS-232-sidan, en watchdog och tidsstämplade svar på RS-232-sidan ger extra robusthet vid kontinuerlig drift.TillämpningarAnslutning av RS-232-enheter till CAN-bussnätverkÖvervakning och felupptäckt i CAN-bussystem med lyssnarlägeSamtidig anslutning av en PC och andra RS-232-enheter via parkopplingslägeStyr- och övervakningsinstallationer med begränsat utrymme inom olika branscher

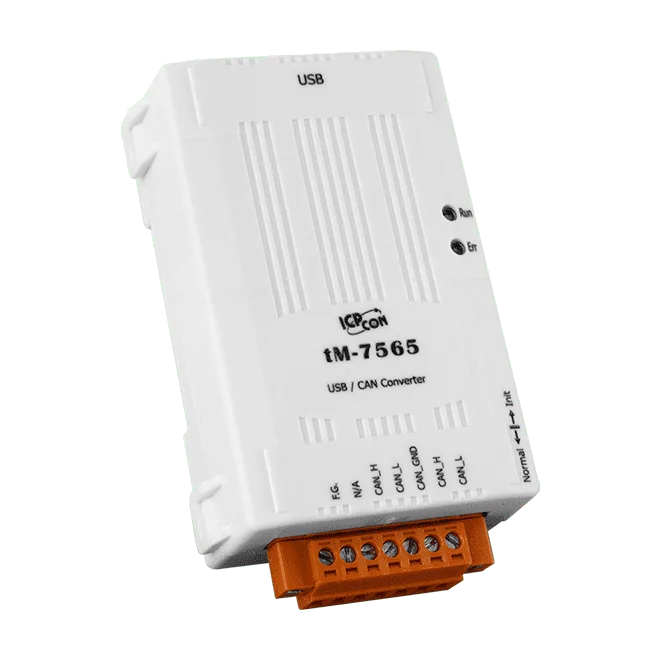

Den tM-7565 CR är en kompakt USB till CAN-omvandlare för ingenjörer som behöver ansluta en bärbar dator eller PC till ett CAN-nätverk i begränsat utrymme. Den uppfyller CAN 2.0A och 2.0B samt ISO 11898-2 och stöder CAN-bithastigheter från 10 k till 1 M bps, inklusive användardefinierade hastigheter. Dess funktioner är helt kompatibla med I-7565.Strömmen tas från USB-anslutningen, och både strömsidan och CAN-bussidan är isolerade. Ett valbart 120 Ω terminatormotstånd är inbyggt, och kommunikationsparametrarna för både CAN- och USB-sidan ställs in i programvaran. Programvarubuffertar på varje sida och en intern watchdog stöder stabil drift.Läget lyssna-endast gör att omvandlaren kan övervaka trafiken på CAN-bussen och upptäcka fel utan att sända. Parkopplingsläget gör att två PC:ar kan kommunicera med varandra via USB, med en användardefinierad inställning för tecken som markerar slutet. Enheten monteras på DIN-skena och levereras med en 1,8 m kabel av typen CA-USB18.AnvändningsområdenAnslutning av en bärbar dator eller PC till ett CAN-nätverk där utrymmet är begränsatÖvervakning av CAN-bussmeddelanden och felsituationer i läget lyssna-endastKommunikation mellan två PC:ar via USB i parkopplingsläget

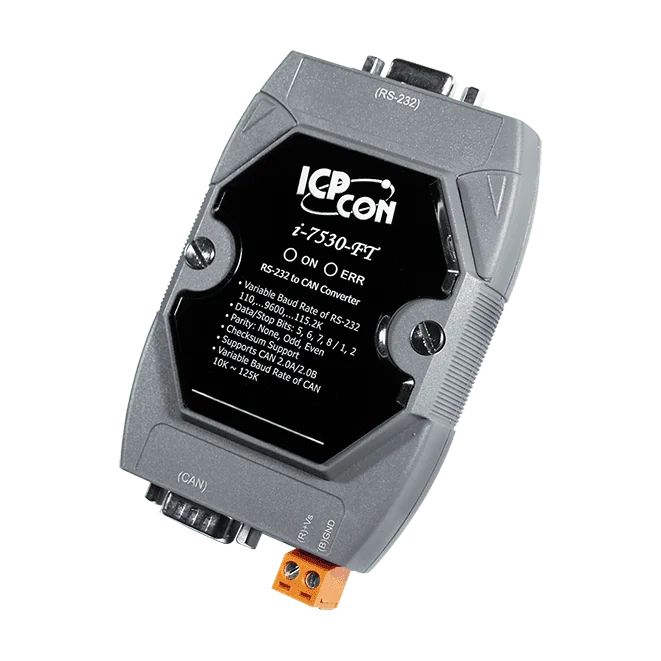

Den I-7530-FT-G CR överbryggar RS-232- och CAN-nätverk, vilket gör att en PC, HMI eller seriell styrenhet kan utbyta meddelanden med CAN-enheter utan ett dedicerat CAN-gränssnittskort. Omvandlaren stöder CAN 2.0A och CAN 2.0B och uppfyller ISO 11898-3 för felsäker CAN med låg hastighet. CAN- och RS-232-parametrarna ställs in i programvara.Omvandlaren är framtagen för industriella installationer och har en hårdvarubaserad watchdog som återställer enheten så att den fortsätter att fungera i tuffa eller elektriskt störda miljöer. Lysdioder för matning, dataflöde och fel, för både CAN- och RS-232-sidan, underlättar idrifttagning och felsökning. Transparent kommunikationsläge stöds, och buffertarna för mottagning av CAN och RS-232 rymmer 1000 respektive 900 ramar.Observera att fullduplexkommunikation med RS-232-enheter inte stöds. Enheten drivs av +10 VDC till +30 VDC, arbetar mellan -25 och +75 °C och monteras på DIN-skena i ett plasthölje.AnvändningsområdenAnslutning av PC:er eller HMI:er till CAN-bussenheterIntegrering av RS-232-baserade inbyggda styrenheter i CAN-nätverkÖvervakning och styrning av CAN-enheter från värdar med seriell portIndustriella styr- och övervakningssystem
