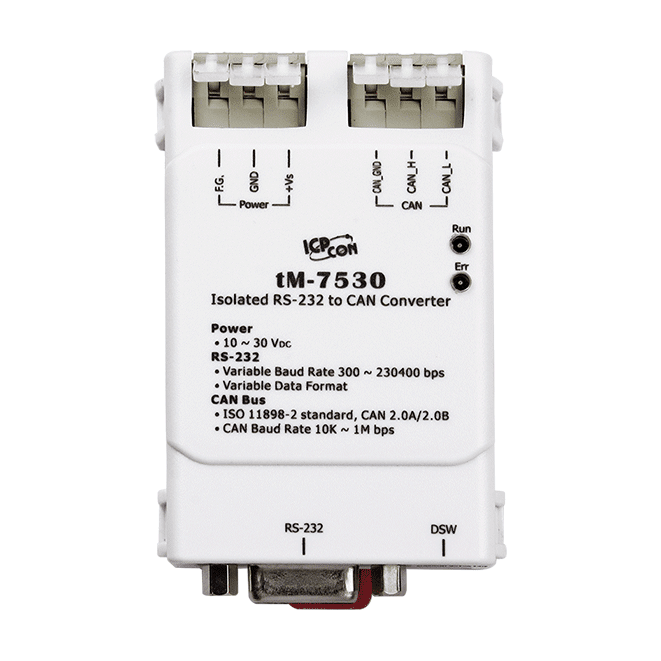

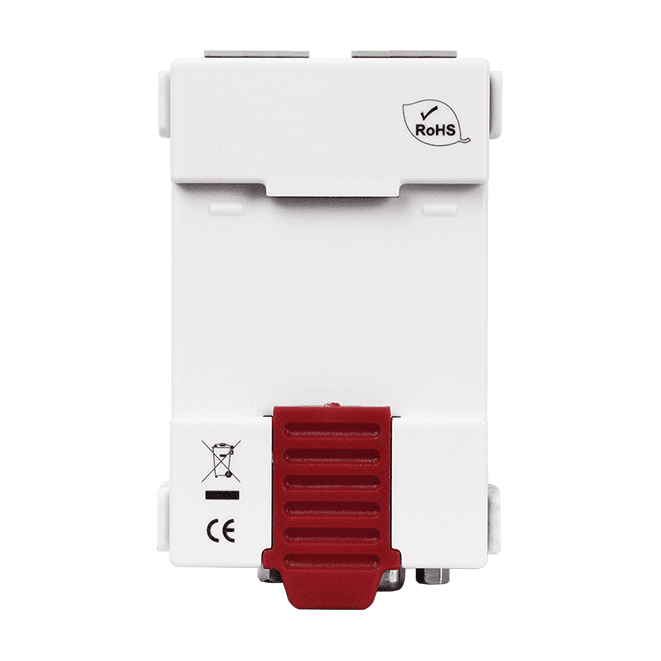

tM-7530 Intelligent Tiny RS-232/CAN-omvandlare med parkopplingsläge

I-7530-G är en RS-232 till CAN-omvandlare som gör det möjligt för en PC eller valfri enhet med seriell port att utbyta meddelanden med CAN-enheter. Den sköter omvandlingen mellan de två näten, så seriella värdar kan övervaka och styra CAN-noder utan ett dedikerat CAN-gränssnitt.CAN-porten är kompatibel med CAN 2.0A och 2.0B och uppfyller ISO 11898-2, med en jumperväljbar 120 Ω termineringsresistor. CAN- och RS-232-kommunikationsparametrarna ställs in i programvara, och transparent kommunikationsläge stöds. CAN-sidan ger 3000 VDC isolation, vilket hjälper till att skydda RS-232-utrustningen mot fel i CAN-nätverket.En inbyggd watchdog övervakar driften, och indikatorer för ström, dataflöde och fel visar status för båda gränssnitten. Modulen har en mottagarbuffert för 1000 ramar på CAN-sidan och en buffert för 900 ramar på RS-232-sidan. Fullduplexdrift för RS-232-enheter stöds inte. Installationen sker på DIN-skena i ett plasthölje, med ett driftområde på -25 till +75 °C.AnvändningsområdenAnslutning av PC:er eller HMI-värdar till CAN-enhetsnät via RS-232Koppling av RS-232-baserade programmerbara styrenheter och inbyggda styrenheter till ett CAN-nätverkÖvervakning och styrning av CAN-enheter i industriella automationssystem

Den tM-7530A CR överbryggar seriella UART-enheter och CAN-bussnät i ett litet DIN-skensmonterat hus, anpassat för centraler där utrymmet är begränsat. Den är utformad enligt ISO 11898-2 och hanterar både CAN 2.0A- och CAN 2.0B-ramar, med användardefinierade CAN-baudhastigheter samt förinställda hastigheter i intervallet 10 k ~ 1 M bps.Utöver ren protokollomvandling erbjuder enheten ett lyssningsläge (listen-only) för att övervaka CAN-trafik och upptäcka fel utan att sända, samt ett parkopplingsläge som gör att en PC och andra UART-enheter kan dela länken. CAN- och UART-parametrar ställs in i programvara, och en valbar 120 Ω-termineringsresistor är inbyggd. Dess funktioner är enligt uppgift helt kompatibla med I-7530 och I-7530T.Matnings- och CAN-bussidan är galvaniskt isolerade, och en watchdog samt separata statuslampor för matning, dataflöde och fel underlättar enkel driftsättning och felsökning. Driftområdet -25 ~ +75 °C passar typiska industriella kapslingar.AnvändningsområdenAnslutning av UART- eller seriella enheter till ett CAN-nätverkÖvervakning av CAN-bussmeddelanden och felupptäckt i lyssningslägeDelning av en seriell länk mellan en PC och andra UART-enheter i parkopplingslägeInstallationer med begränsat utrymme i styrskåp

Den tM-7565 CR är en kompakt USB till CAN-omvandlare för ingenjörer som behöver ansluta en bärbar dator eller PC till ett CAN-nätverk i begränsat utrymme. Den uppfyller CAN 2.0A och 2.0B samt ISO 11898-2 och stöder CAN-bithastigheter från 10 k till 1 M bps, inklusive användardefinierade hastigheter. Dess funktioner är helt kompatibla med I-7565.Strömmen tas från USB-anslutningen, och både strömsidan och CAN-bussidan är isolerade. Ett valbart 120 Ω terminatormotstånd är inbyggt, och kommunikationsparametrarna för både CAN- och USB-sidan ställs in i programvaran. Programvarubuffertar på varje sida och en intern watchdog stöder stabil drift.Läget lyssna-endast gör att omvandlaren kan övervaka trafiken på CAN-bussen och upptäcka fel utan att sända. Parkopplingsläget gör att två PC:ar kan kommunicera med varandra via USB, med en användardefinierad inställning för tecken som markerar slutet. Enheten monteras på DIN-skena och levereras med en 1,8 m kabel av typen CA-USB18.AnvändningsområdenAnslutning av en bärbar dator eller PC till ett CAN-nätverk där utrymmet är begränsatÖvervakning av CAN-bussmeddelanden och felsituationer i läget lyssna-endastKommunikation mellan två PC:ar via USB i parkopplingsläget

Den I-7530-FT-G CR överbryggar RS-232- och CAN-nätverk, vilket gör att en PC, HMI eller seriell styrenhet kan utbyta meddelanden med CAN-enheter utan ett dedicerat CAN-gränssnittskort. Omvandlaren stöder CAN 2.0A och CAN 2.0B och uppfyller ISO 11898-3 för felsäker CAN med låg hastighet. CAN- och RS-232-parametrarna ställs in i programvara.Omvandlaren är framtagen för industriella installationer och har en hårdvarubaserad watchdog som återställer enheten så att den fortsätter att fungera i tuffa eller elektriskt störda miljöer. Lysdioder för matning, dataflöde och fel, för både CAN- och RS-232-sidan, underlättar idrifttagning och felsökning. Transparent kommunikationsläge stöds, och buffertarna för mottagning av CAN och RS-232 rymmer 1000 respektive 900 ramar.Observera att fullduplexkommunikation med RS-232-enheter inte stöds. Enheten drivs av +10 VDC till +30 VDC, arbetar mellan -25 och +75 °C och monteras på DIN-skena i ett plasthölje.AnvändningsområdenAnslutning av PC:er eller HMI:er till CAN-bussenheterIntegrering av RS-232-baserade inbyggda styrenheter i CAN-nätverkÖvervakning och styrning av CAN-enheter från värdar med seriell portIndustriella styr- och övervakningssystem
