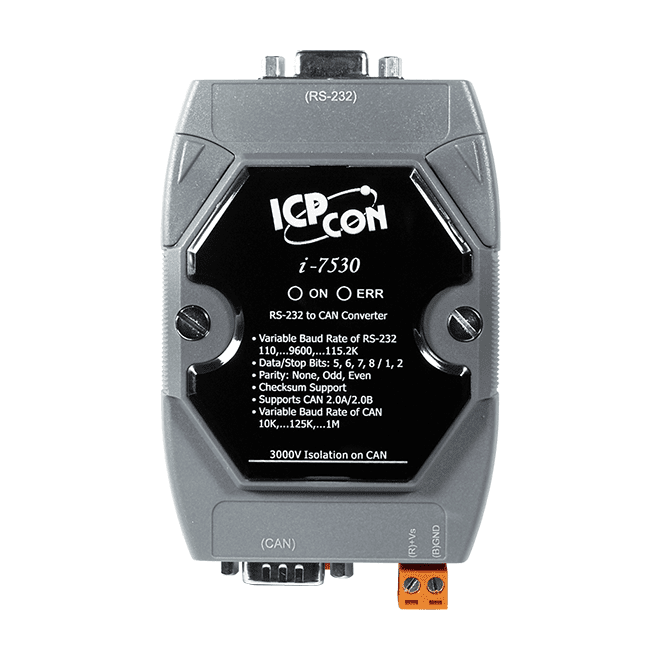

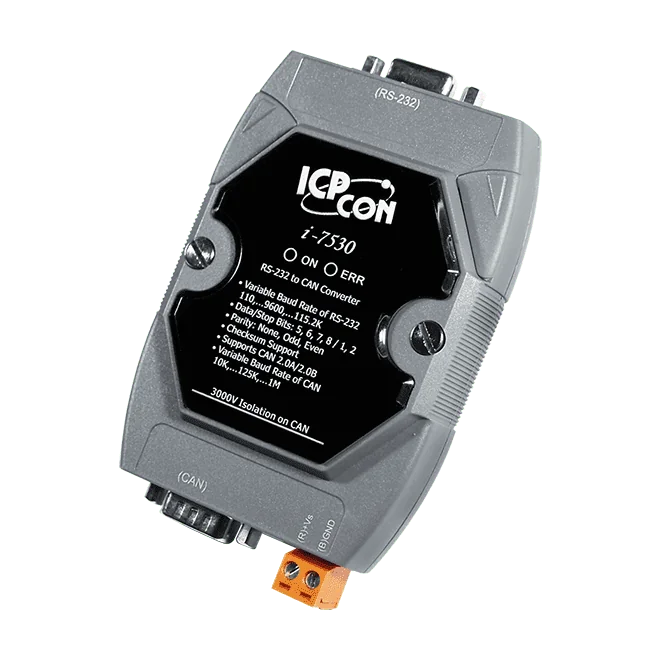

I-7530-G RS-232 till CAN-omvandlare, 3000 VDC isolerad CAN-port
Isolerad RS-232 till CAN-omvandlare med programvarukonfigurerbara parametrar, transparent läge och watchdog, för anslutning av PC:er och seriella enheter till CAN-nätverk.
- Kompatibel med CAN 2.0A och 2.0B, fullt uppfyller ISO 11898-2
- 3000 VDC isolation på CAN-sidan skyddar RS-232-enheten
- Programvarukonfigurerbara CAN- och RS-232-kommunikationsparametrar
- Transparent kommunikationsläge stöds
- 1000 ramar CAN-mottagarbuffert och 900 ramar RS-232-mottagarbuffert
- Inbyggd watchdog för kontinuerlig drift i tuffa eller bullriga miljöer
2 255,42 kr per st.
| 1-9 st. | 2 255,42 kr | |
|---|---|---|
| 10-30 st. | 2 189,09 kr | −3 % |
| 31+ st. | 2 144,86 kr | −5 % |
Produktinformation "I-7530-G RS-232 till CAN-omvandlare, 3000 VDC isolerad CAN-port"
I-7530-G är en RS-232 till CAN-omvandlare som gör det möjligt för en PC eller valfri enhet med seriell port att utbyta meddelanden med CAN-enheter. Den sköter omvandlingen mellan de två näten, så seriella värdar kan övervaka och styra CAN-noder utan ett dedikerat CAN-gränssnitt.
CAN-porten är kompatibel med CAN 2.0A och 2.0B och uppfyller ISO 11898-2, med en jumperväljbar 120 Ω termineringsresistor. CAN- och RS-232-kommunikationsparametrarna ställs in i programvara, och transparent kommunikationsläge stöds. CAN-sidan ger 3000 VDC isolation, vilket hjälper till att skydda RS-232-utrustningen mot fel i CAN-nätverket.
En inbyggd watchdog övervakar driften, och indikatorer för ström, dataflöde och fel visar status för båda gränssnitten. Modulen har en mottagarbuffert för 1000 ramar på CAN-sidan och en buffert för 900 ramar på RS-232-sidan. Fullduplexdrift för RS-232-enheter stöds inte. Installationen sker på DIN-skena i ett plasthölje, med ett driftområde på -25 till +75 °C.
Användningsområden
- Anslutning av PC:er eller HMI-värdar till CAN-enhetsnät via RS-232
- Koppling av RS-232-baserade programmerbara styrenheter och inbyggda styrenheter till ett CAN-nätverk
- Övervakning och styrning av CAN-enheter i industriella automationssystem
| Portar: | 1 x RS-232, 1 x CAN |
|---|---|
| Product type: | Converter |
| Protokoll: | CAN 2.0A/2.0B |
| Interface: | CAN, RS-232 |
| Isolation: | 3000 VDC (CAN side) |
| Power input: | +10 VDC ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plast |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Matning 1 x CAN-status |
| COM-portar | |
| Portar | 1 x RS-232 (9-polig D-Sub hona (TxD, RxD, GND)) |
| Baudhastighet | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
| Paritet | Ingen, jämn, udda |
| Databit | 5, 6, 7, 8 |
| Stoppbit | 1, 2 |
| Mottagningsbuffert | 900 dataramar |
| CAN | |
| Portar | 1 |
| Specifikation | ISO-11898-2, CAN 2.0A och CAN 2.0B |
| Baudhastighet | 10 k ~ 1 Mbit/s |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Valbart 120 Ω ändmotstånd via jumper |
| Filter | Ja |
| Mottagningsbuffert | 1000 dataramar |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 1 W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 72 x 118 x 33 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
