I-7565-G Intelligent USB till CAN-omvandlare, 3000 Vrms isolerad CAN-port

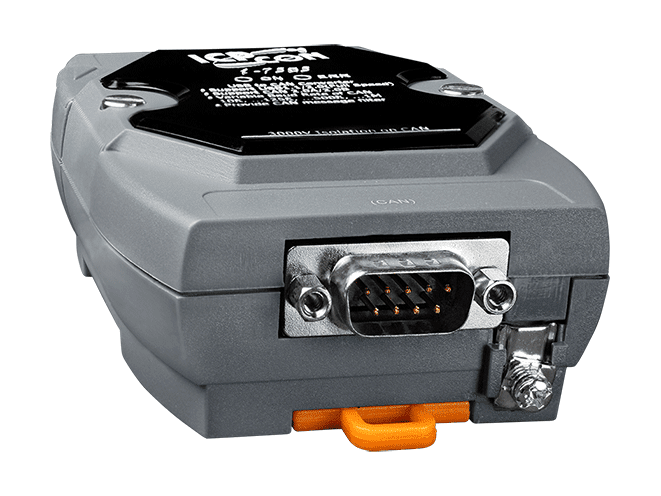

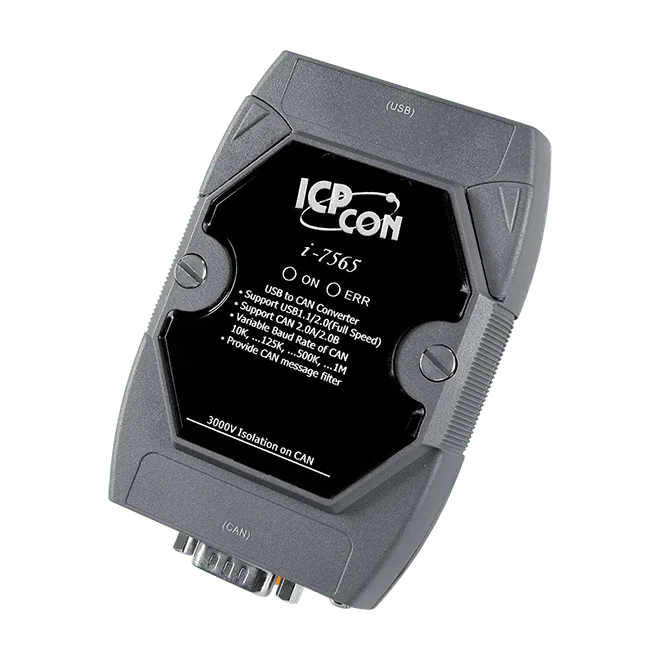

Den tM-7565 CR är en kompakt USB till CAN-omvandlare för ingenjörer som behöver ansluta en bärbar dator eller PC till ett CAN-nätverk i begränsat utrymme. Den uppfyller CAN 2.0A och 2.0B samt ISO 11898-2 och stöder CAN-bithastigheter från 10 k till 1 M bps, inklusive användardefinierade hastigheter. Dess funktioner är helt kompatibla med I-7565.Strömmen tas från USB-anslutningen, och både strömsidan och CAN-bussidan är isolerade. Ett valbart 120 Ω terminatormotstånd är inbyggt, och kommunikationsparametrarna för både CAN- och USB-sidan ställs in i programvaran. Programvarubuffertar på varje sida och en intern watchdog stöder stabil drift.Läget lyssna-endast gör att omvandlaren kan övervaka trafiken på CAN-bussen och upptäcka fel utan att sända. Parkopplingsläget gör att två PC:ar kan kommunicera med varandra via USB, med en användardefinierad inställning för tecken som markerar slutet. Enheten monteras på DIN-skena och levereras med en 1,8 m kabel av typen CA-USB18.AnvändningsområdenAnslutning av en bärbar dator eller PC till ett CAN-nätverk där utrymmet är begränsatÖvervakning av CAN-bussmeddelanden och felsituationer i läget lyssna-endastKommunikation mellan två PC:ar via USB i parkopplingsläget

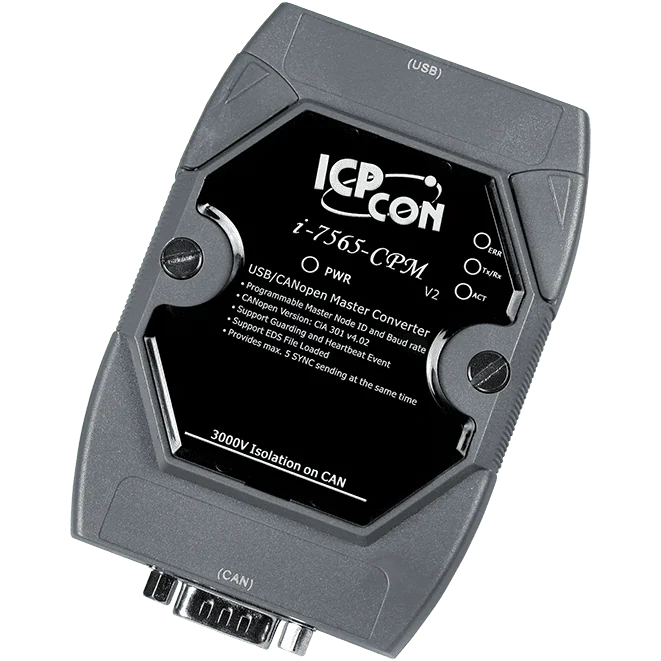

Den I-7565-CPM-G CR är en USB till CANopen-masterkonverterare för ingenjörer som vill köra ett CANopen-nätverk från en PC. Den har en egen 80186-CPU på 80 MHz som kör konverterarens firmware oberoende av värddatorn, så värden behöver bara skicka kommandon via USB. Ett antal API:er gör det möjligt för utvecklare att styra enheten från sina egna applikationer, vilket minskar arbetet med att hantera CANopen-protokollet direkt.Enheten har en CANopen-port baserad på en NXP SJA1000T CAN-styrenhet, med överföringshastigheter från 10 k till 1 M och en inbyggd 120 Ω terminatorresistor. USB-anslutningen gör det enkelt att flytta enheten mellan testbänkar och maskiner, vilket passar snabb uppsättning och idrifttagning av CANopen-system. CANopen-mastern stöder även CANopen Motion Library, som följer CiA 402 och omfattar position, hastighet, moment och synkroniserad styrning.I-7565-CPM-G CR är listad med RoHS-beteckning i sin beställningsbeskrivning. Den är certifierad enligt CE, UKCA, FCC, RoHS och WEEE, och dess driftområde är -25 ~ +75 °C.AnvändningsområdenIndustrimaskinerLaboratorieutrustning och forskningRestaurangutrustningMarinMedicinSpecialfordon

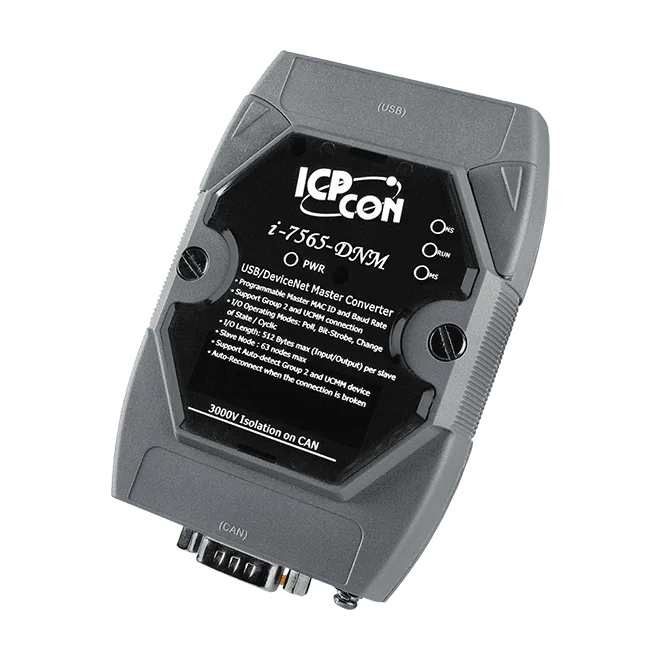

Den I-7565-DNM-G CR är en USB-ansluten DeviceNet-masteromvandlare. Den gör det möjligt för en värd-PC att köra en DeviceNet-master i nätverket utan en dedikerad PAC eller fältbusskort, vilket gör den till ett kostnadseffektivt alternativ för att lägga till DeviceNet-styrning i befintliga system. Den stöder funktionerna Group 2 Only Server och UCMM för kommunikation med slavenheter.Omvandlaren har en oberoende CAN-baserad DeviceNet-port, byggd kring en NXP SJA1000T-styrenhet som körs med 16 MHz. Den programmerbara master-MAC-ID:t och den valbara överföringshastigheten 125, 250 eller 500 kbps passar en rad olika nätverkslayouter. En brygga ger en 120 Ω ändmotstånd, och porten är isolerad, märkt för 3000 VDC för DC-till-DC och 2500 Vrms för optokopplingen.Drivrutiner levereras för Win XP, Win7, Win8 och Win10 i 32-bitars och 64-bitars utgåvor, tillsammans med en Linux-drivrutin. SDK:n täcker x64 DLL, .NET DLL, VB6, VC6 och BCB6-miljöer. Enheten monteras på DIN-skena och arbetar i temperaturintervallet -25 ~ +75 °C.AnvändningsområdenKommunikation med PowerFlex400-frekvensomriktareSMC-ventiltillämpningarIFC-125-ventiltillämpningarMKS FRCA-ventiltillämpningarSICK-avståndssensortillämpningarDiagnossystem för hjulburna traktorer

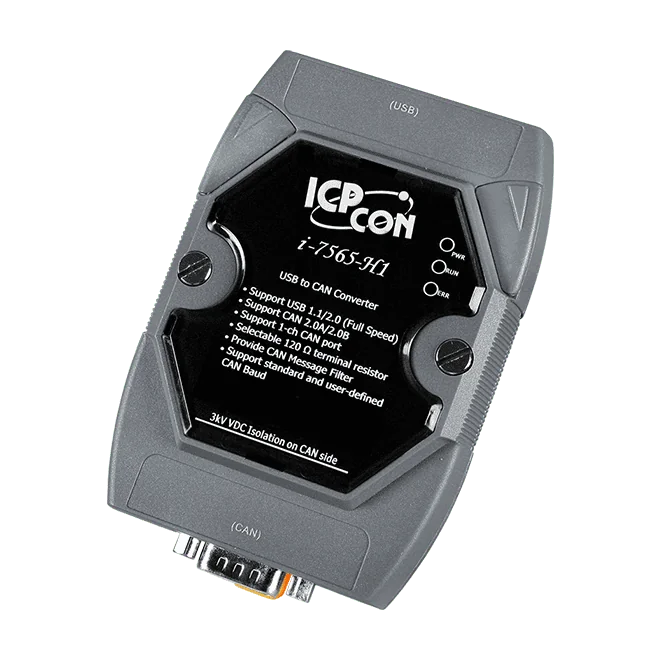

Den I-7565-H1-G kopplar en dators USB-port till en enskild CAN-busskanal, vilket gör att ingenjörer kan övervaka, logga och styra CAN-nätverk från en värddator. Den uppfyller ISO 11898-2 och hanterar både CAN2.0A- och CAN2.0B-ramar, med en maximal genomströmning på 3000 ramar per sekund.Ingenjörer väljer normalt den här varianten för dess flexibla tidsinställningar och filtrering. Baudhastigheten kan ställas in mellan 5 kbit/s och 1 Mbit/s, inklusive användardefinierade värden. Konfiguration av acceptansfilter, läget Listen Only och rapportering av CAN-felramar underlättar felsökning i ett pågående nätverk, medan tidsstämpling av meddelanden med en precision på minst ±1 ms stöder dataanalys.CAN-sidan är galvaniskt isolerad vid 2500Vrms, vilket skyddar värden och USB-hårdvaran mot fel på bussen. Strömmen tas från USB, och det plasthus för DIN-skena levereras med kabeln CA-USB18 på 1,8 m. Drivrutiner finns för Windows och Linux, och enheten känns igen automatiskt vid anslutning.AnvändningsområdenÖvervakning av CAN-bussByggnadsautomationFjärrinsamling av dataStyrning och övervakning av miljöLaboratorieutrustning och forskningFabriksautomation
