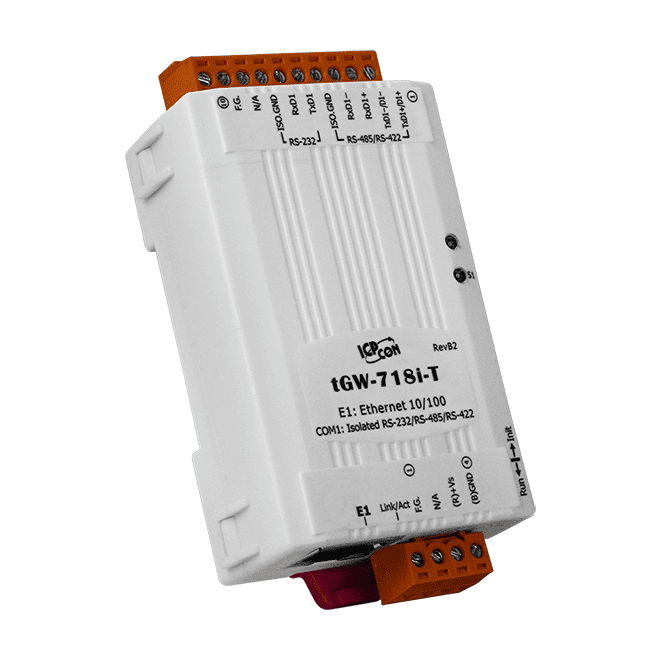

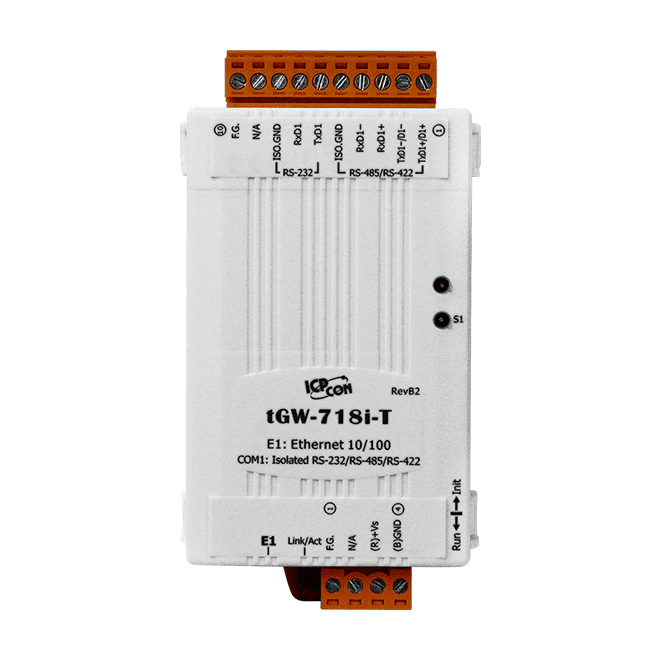

tGW-718i-T Modbus TCP till RTU/ASCII-gateway, 1 port isolerad RS-232/422/485
Kompakt Modbus TCP till RTU/ASCII-gateway med en isolerad RS-232/422/485-port och matning via plintanslutning, för att koppla seriella Modbus-enheter till Ethernet.
- Protokollomvandling Modbus TCP till RTU/ASCII med stöd för master- och slavroll på båda sidor
- En 3-trådig seriell port som kan väljas som RS-232, RS-422 eller RS-485, med 3000 VDC signalisolering
- Läscache för snabbare Modbus TCP/UDP-svar och lägre belastning på den seriella bussen
- Upp till 32 TCP-anslutningar (masters) per seriell port
- Seriella inställningar upp till 115200 bps, med paritet, 5 till 8 databitar och 1 eller 2 stoppbitar
- Statisk IP eller DHCP-nätverkskonfiguration, konfigurerbar via inbyggd HTTP-webbserver
1 836,92 kr per st.
| 1-9 st. | 1 836,92 kr | |
|---|---|---|
| 10-30 st. | 1 748,92 kr | −5 % |
| 31+ st. | 1 660,92 kr | −10 % |
Produktinformation "tGW-718i-T Modbus TCP till RTU/ASCII-gateway, 1 port isolerad RS-232/422/485"
Gatewayen tGW-718i-T kopplar samman Modbus TCP-klienter med seriella Modbus RTU- eller ASCII-enheter, vilket gör att ett övervakningssystem på Ethernet kan läsa av fältinstrument med RS-232-, RS-422- eller RS-485-gränssnitt utan att de behöver kopplas om. Dess enda seriella port är signalisolerad till 3000 VDC, vilket bidrar till att skydda den seriella sidan i elektriskt störiga installationer.
Varje seriell port accepterar upp till 32 TCP-masters, och en läscache lagrar tidigare förfrågningar och svar så att upprepade frågor från flera HMI- eller SCADA-masters besvaras från minnet. Detta minskar trafiken på RS-485-bussen och förkortar svarstiderna på Ethernet-sidan. Automatisk styrning av RS-485-riktningen gör att applikationen inte behöver hantera sändar-/mottagarriktningen.
Gatewayen stödjer Modbus TCP/UDP och Modbus RTU/ASCII i både master- och slavroll och kan konfigureras via den inbyggda webbservern eller hittas i nätverket med UDP Search. Den matas från en plintanslutning på +12 ~ 48 VDC och monteras på DIN-skena i ett kompakt plasthölje.
Användningsområden
- Fabriksautomation
- Bygg- och hemautomation
- Fjärrdiagnos och fjärrhantering
- Solcellsövervakning
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | Ethernet, RS-232/422/485 |
| Hölje: | Plast |
| Montering: | DIN-skena |
| Portar: | 1 seriell, 1 Ethernet |
| Produkttyp: | Gateway |
| Protokoll: | Modbus TCP |
| Strömingång: | +12 ~ 48 VDC |
| Isolation: | 3000 VDC |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 32-bitars ARM |
| Ethernet | |
| Portar | 10/100 Base-TX, 8-pin RJ-45 x 1, (Autoförhandling, Auto-MDI/MDIX, LED-indikator) |
| COM-portar | |
| Portar | 1 x 3-tråds RS-232/RS-485/RS-422 (3000 VDC signalisolering) |
| Baudhastighet | 115200 bps max. |
| Biasmotstånd | Ja, 1 kΩ |
| Paritet | Ingen, udda, jämn, mark, space |
| Databit | 5, 6, 7, 8 |
| Stoppbit | 1, 2 |
| Nodadress | 254 (max.) |
| Ström | |
| Förbrukning | 0,07 A @ 24 VDC |
| Strömförsörjs från plintblock | +12 ~ 48 VDC |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 52 mm x 95 mm x 27 mm (W x H x D) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
