tGW-718 Modbus TCP till RTU/ASCII-gateway med PoE, 1x RS-232/422/485
Kompakt Modbus TCP till RTU/ASCII-gateway som kopplar Ethernet-värdar till en seriell RS-232-, RS-422- eller RS-485-enhet. Matas via PoE eller en 12 till 48 VDC-försörjning, med montage på DIN-skena.
- Stöder Modbus TCP/UDP-master och slav, med Modbus RTU/ASCII-master och slav på den seriella porten
- Läscache returnerar upprepade svar snabbare och minskar belastningen på RS-485-bussen
- Upp till 32 TCP-anslutningar (mastrar) per seriell port
- En 3-ledare RS-232/RS-485/RS-422-port med upp till 115200 bps
- Statisk IP eller DHCP-nätverk, HTTP-webbkonfiguration och UDP Search-enhetsidentifiering
- Automatisk styrning av RS-485-riktning med 1 kΩ biasmotstånd
1 613,77 kr per st.
| 1-9 st. | 1 613,77 kr | |
|---|---|---|
| 10-30 st. | 1 525,94 kr | −5 % |
| 31+ st. | 1 449,10 kr | −10 % |
Produktinformation "tGW-718 Modbus TCP till RTU/ASCII-gateway med PoE, 1x RS-232/422/485"

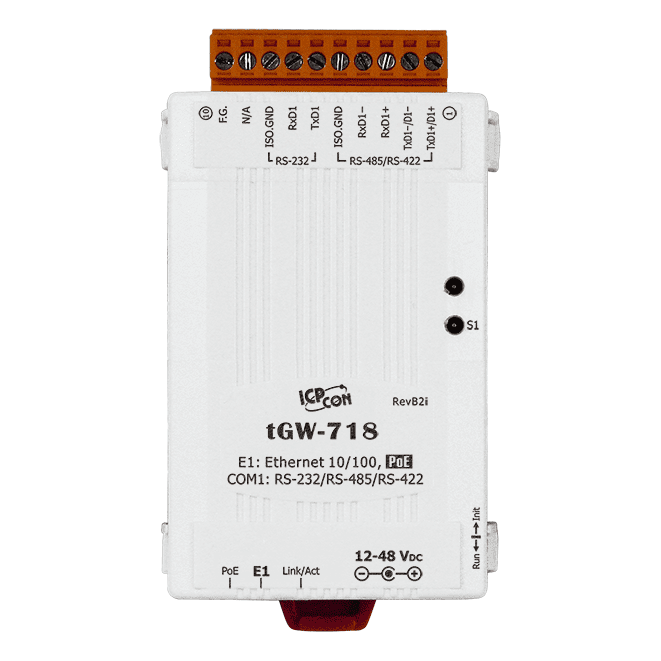

The tGW-718 CR är en kompakt gateway som gör det möjligt för en Modbus TCP-värd att kommunicera med seriella Modbus RTU- eller ASCII-enheter över Ethernet. Den tar bort kabellängdsbegränsningen hos äldre seriella förbindelser och stöder både TCP/UDP-master- och slavdrift, samt RTU/ASCII-master och -slav på den seriella sidan.
En läscache lagrar tidigare förfrågningar och svar i modulens minnesbuffert, så upprepade förfrågningar från HMI- eller SCADA-mastrar besvaras omedelbart. Detta minskar belastningen på RS-485-bussen och ger snabbare TCP-svar. Nätverksinställningarna kan göras med statisk IP eller DHCP, och den inbyggda webbservern (HTTP) hanterar konfigurationen. UDP Search-responder underlättar att hitta enheten i nätverket.

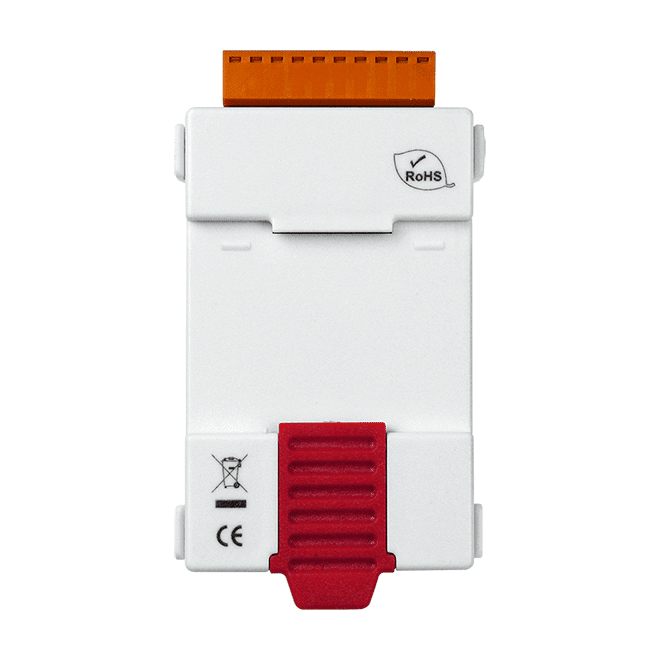

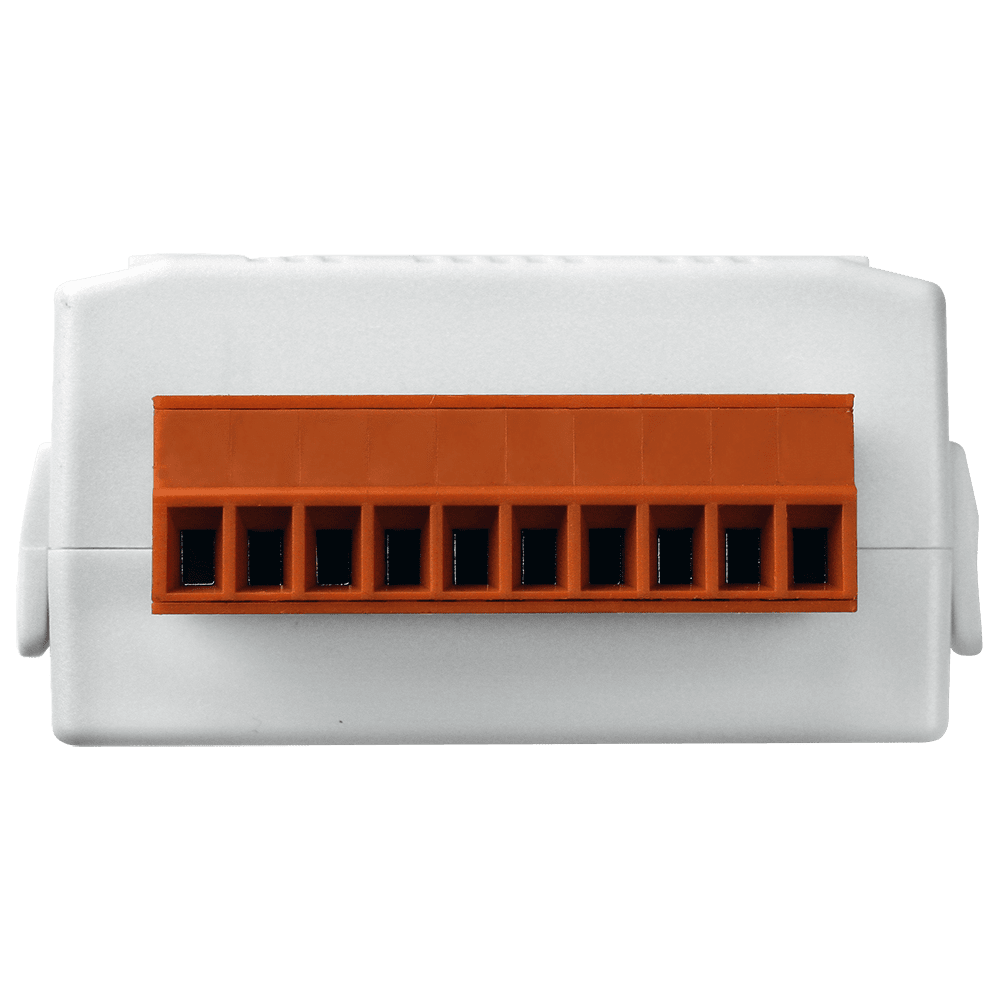

Enheten accepterar IEEE 802.3af (Klass 1) Power over Ethernet eller en matning på +12 ~ 48 VDC via plintblock. Den har ett plasthölje för DIN-skena med plintblock för kabelanslutning och levereras med en DC-uttagskontakt till 2-ledarkabel för matning, 0,3 m. Den är RoHS-kompatibel.
Användningsområden
- Fabriksautomation
- Bygg- och hemautomation
- Fjärrdiagnostik och fjärrhantering
- Solcellsövervakning
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | RS-232/422/485 |
| Hölje: | Plast |
| Montering: | DIN-skena |
| Portar: | 1 |
| Produkttyp: | Gateway |
| Protokoll: | Modbus TCP |
| Strömingång: | +12 ~ 48 VDC |
| PoE: | IEEE 802.3af, Klass 1 |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 32-bitars ARM |
| Ethernet | |

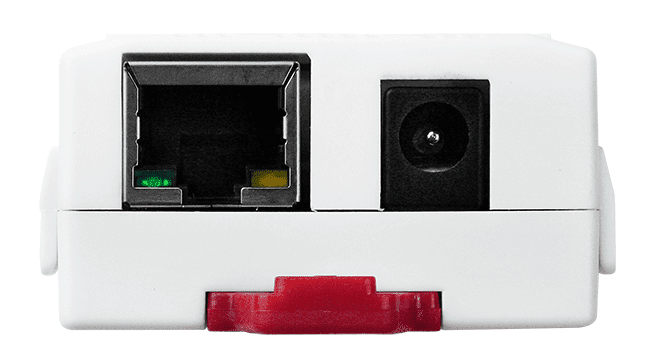

| Portar | 10/100 Base-TX, 8-pin RJ-45 x 1, (Autoförhandling, Auto-MDI/MDIX, LED-indikator) PoE (IEEE 802.3af, klass 1) |
| COM-portar | |
| Portar | 1 x 3-tråds RS-232/RS-485/RS-422 |
| Baudhastighet | 115200 bps max. |
| Biasmotstånd | Ja, 1 kΩ |
| Paritet | Ingen, udda, jämn, mark, space |
| Databit | 5, 6, 7, 8 |
| Stoppbit | 1, 2 |
| Nodadress | 254 (max.) |
| Ström | |
| Förbrukning | 0,07 A @ 24 VDC |
| Strömförsörjs från PoE | IEEE 802.3af, Klass 1 |
| Strömförsörjs från plintblock | +12 ~ 48 VDC |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 52 mm x 95 mm x 27 mm (W x H x D) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
