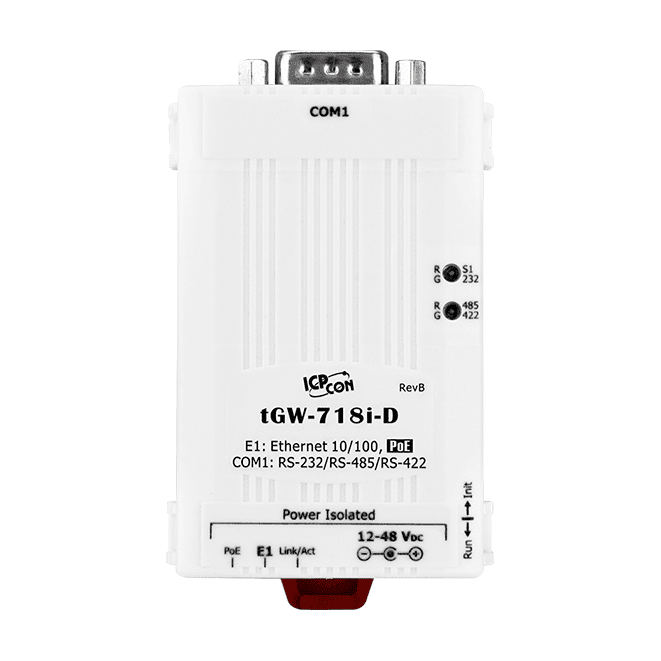

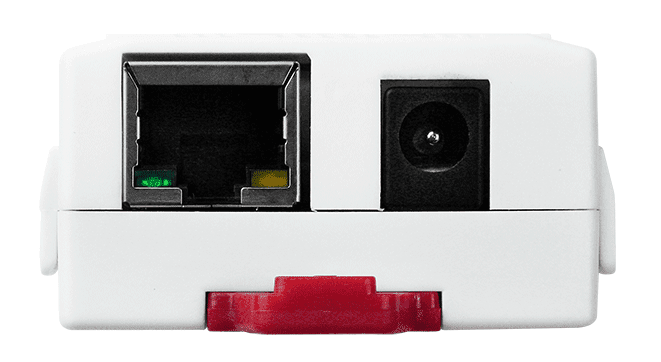

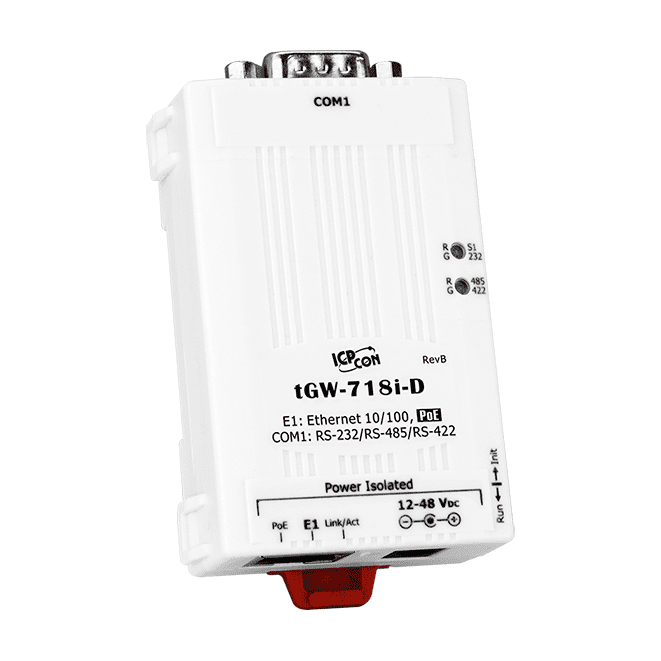

tGW-718i-D Modbus TCP till RTU/ASCII-gateway, 1 port RS-232/422/485, PoE

Den tGW-718-T är en kompakt gateway som gör det möjligt för en Modbus TCP-värd att kommunicera med seriella Modbus RTU- eller ASCII-enheter över Ethernet. Nätverkssidan stöder Modbus TCP/UDP i master- och slavläge, och den seriella porten RS-232/422/485 stöder Modbus RTU/ASCII i master- och slavläge.Läscachen lagrar tidigare förfrågningar och svar i modulens minne. När flera masters frågar samma slavenhet med identiska förfrågningar returneras det cachade svaret direkt, vilket minskar trafiken på den seriella bussen och ger snabbare TCP-svar. Upp till 32 TCP-masters kan anslutas per seriell port.Konfigurationen görs via den inbyggda webbservern över HTTP, med statisk IP-adress eller DHCP. Automatisk styrning av RS-485-riktningen och en skruvplintkontakt förenklar kopplingen, och strömmen tas från en skruvplintingång på +12 ~ 48 VDC.AnvändningsområdenFabriksautomationBygg- och hemautomationFjärrdiagnos och fjärrhanteringSolcellsövervakning

Gatewayen tGW-718i-T kopplar samman Modbus TCP-klienter med seriella Modbus RTU- eller ASCII-enheter, vilket gör att ett övervakningssystem på Ethernet kan läsa av fältinstrument med RS-232-, RS-422- eller RS-485-gränssnitt utan att de behöver kopplas om. Dess enda seriella port är signalisolerad till 3000 VDC, vilket bidrar till att skydda den seriella sidan i elektriskt störiga installationer.Varje seriell port accepterar upp till 32 TCP-masters, och en läscache lagrar tidigare förfrågningar och svar så att upprepade frågor från flera HMI- eller SCADA-masters besvaras från minnet. Detta minskar trafiken på RS-485-bussen och förkortar svarstiderna på Ethernet-sidan. Automatisk styrning av RS-485-riktningen gör att applikationen inte behöver hantera sändar-/mottagarriktningen.Gatewayen stödjer Modbus TCP/UDP och Modbus RTU/ASCII i både master- och slavroll och kan konfigureras via den inbyggda webbservern eller hittas i nätverket med UDP Search. Den matas från en plintanslutning på +12 ~ 48 VDC och monteras på DIN-skena i ett kompakt plasthölje.AnvändningsområdenFabriksautomationBygg- och hemautomationFjärrdiagnos och fjärrhanteringSolcellsövervakning

The tGW-718 CR är en kompakt gateway som gör det möjligt för en Modbus TCP-värd att kommunicera med seriella Modbus RTU- eller ASCII-enheter över Ethernet. Den tar bort kabellängdsbegränsningen hos äldre seriella förbindelser och stöder både TCP/UDP-master- och slavdrift, samt RTU/ASCII-master och -slav på den seriella sidan.En läscache lagrar tidigare förfrågningar och svar i modulens minnesbuffert, så upprepade förfrågningar från HMI- eller SCADA-mastrar besvaras omedelbart. Detta minskar belastningen på RS-485-bussen och ger snabbare TCP-svar. Nätverksinställningarna kan göras med statisk IP eller DHCP, och den inbyggda webbservern (HTTP) hanterar konfigurationen. UDP Search-responder underlättar att hitta enheten i nätverket.Enheten accepterar IEEE 802.3af (Klass 1) Power over Ethernet eller en matning på +12 ~ 48 VDC via plintblock. Den har ett plasthölje för DIN-skena med plintblock för kabelanslutning och levereras med en DC-uttagskontakt till 2-ledarkabel för matning, 0,3 m. Den är RoHS-kompatibel.AnvändningsområdenFabriksautomationBygg- och hemautomationFjärrdiagnostik och fjärrhanteringSolcellsövervakning

Den tGW-718i CR är en kompakt gateway som låter Modbus TCP/UDP-masterenheter kommunicera med seriella Modbus RTU- eller ASCII-enheter över Ethernet, vilket tar bort kabellängdsbegränsningarna i äldre seriella nätverk. Den passar ingenjörer som behöver ansluta enbart seriella instrument, frekvensomriktare eller styrenheter till ett TCP/IP-nätverk utan att lägga till en dator eller server i fältet.Enheten har en isolerad RS-232-, RS-422- eller RS-485-port samt en 10/100 Base-TX Ethernet-port med IEEE 802.3af Klass 1 Power over Ethernet. Den kan också matas från en plintanslutning på +12 ~ 48 VDC. En läscache lagrar tidigare förfrågningar och svar, så att upprepade förfrågningar till samma slavenhet besvaras direkt, vilket minskar belastningen på RS-485-bussen och förbättrar svarstiderna. Enheten kan även konfigureras för parkoppling eller seriell bryggdrift, där data dirigeras över TCP/IP mellan två seriella Modbus-enheter.Denna variant levereras med en DC-kontaktkabel till 2-trådig strömkabel, 0,3 M. Konfigurationen sker via en inbyggd HTTP-webbserver, och enheten stöder statisk IP-adressering eller DHCP samt UDP-baserad enhetsupptäckt.AnvändningsområdenFabriksautomationByggnads- och hemautomationFjärrdiagnos och fjärrstyrningSolcellsövervakning
