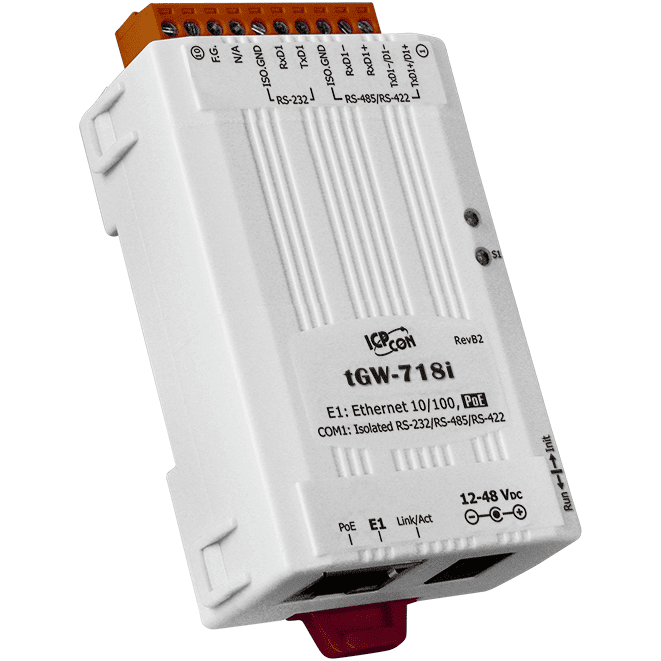

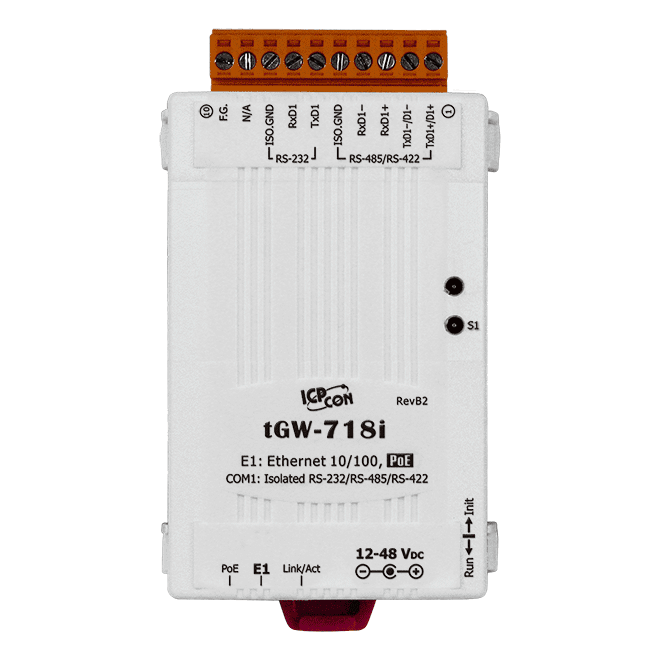

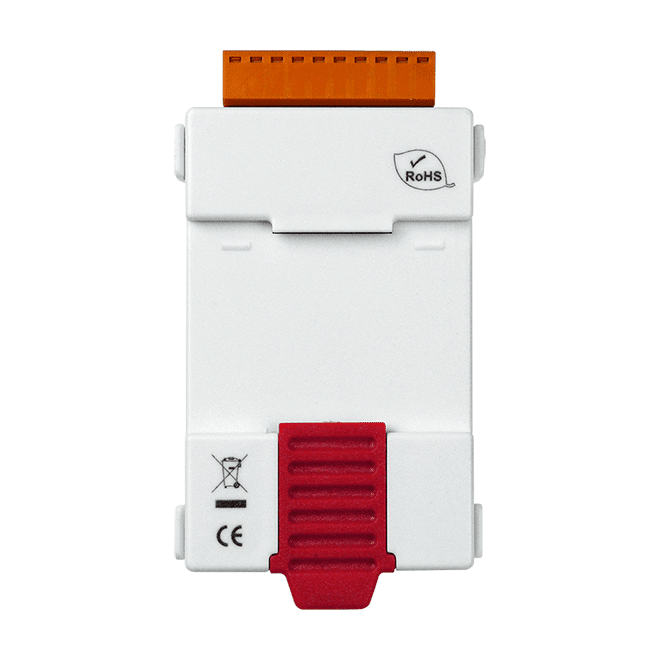

tGW-718i Modbus TCP till RTU/ASCII-gateway, PoE, 1-port isolerad RS-232/422/485
Kompakt DIN-skensmonterad Modbus TCP/UDP till RTU/ASCII-gateway med PoE och en isolerad seriell RS-232/422/485-port på 3000 VDC, som stöder upp till 32 TCP-masterenheter per seriell port.
- Konvertering mellan Modbus TCP/UDP-master och -slav till Modbus RTU/ASCII-master och -slav
- En isolerad seriell RS-232/RS-485/RS-422-port med 3000 VDC signalisolering och max överföringshastighet 115200 bps
- Upp till 32 TCP-anslutningar (masterenheter) per seriell port
- Läscache för snabbare Modbus TCP/UDP-svar och minskad belastning på seriell buss
- PoE IEEE 802.3af, Klass 1, eller strömingång via plintanslutning på +12 ~ 48 VDC
- Automatisk riktningsstyrning för RS-485, 1 KΩ biasmotstånd och UDP Search-enhetsupptäckt
1 836,92 kr per st.
| 1-9 st. | 1 836,92 kr | |
|---|---|---|
| 10-30 st. | 1 748,92 kr | −5 % |
| 31+ st. | 1 660,92 kr | −10 % |
Produktinformation "tGW-718i Modbus TCP till RTU/ASCII-gateway, PoE, 1-port isolerad RS-232/422/485"
Den tGW-718i CR är en kompakt gateway som låter Modbus TCP/UDP-masterenheter kommunicera med seriella Modbus RTU- eller ASCII-enheter över Ethernet, vilket tar bort kabellängdsbegränsningarna i äldre seriella nätverk. Den passar ingenjörer som behöver ansluta enbart seriella instrument, frekvensomriktare eller styrenheter till ett TCP/IP-nätverk utan att lägga till en dator eller server i fältet.

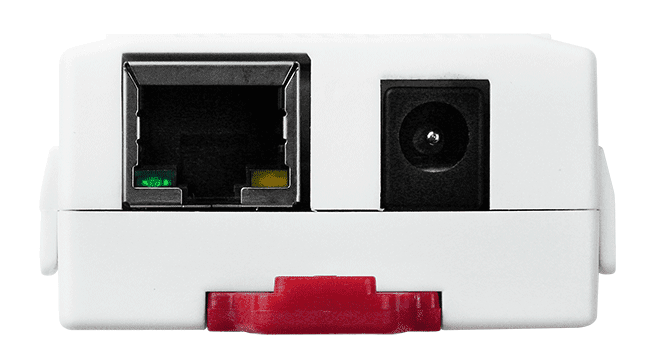

Enheten har en isolerad RS-232-, RS-422- eller RS-485-port samt en 10/100 Base-TX Ethernet-port med IEEE 802.3af Klass 1 Power over Ethernet. Den kan också matas från en plintanslutning på +12 ~ 48 VDC. En läscache lagrar tidigare förfrågningar och svar, så att upprepade förfrågningar till samma slavenhet besvaras direkt, vilket minskar belastningen på RS-485-bussen och förbättrar svarstiderna. Enheten kan även konfigureras för parkoppling eller seriell bryggdrift, där data dirigeras över TCP/IP mellan två seriella Modbus-enheter.
Denna variant levereras med en DC-kontaktkabel till 2-trådig strömkabel, 0,3 M. Konfigurationen sker via en inbyggd HTTP-webbserver, och enheten stöder statisk IP-adressering eller DHCP samt UDP-baserad enhetsupptäckt.
Användningsområden
- Fabriksautomation
- Byggnads- och hemautomation
- Fjärrdiagnos och fjärrstyrning
- Solcellsövervakning
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | RS-232/422/485 |
| Hölje: | Plast |
| Montering: | DIN-skena |
| Portar: | 1 seriell, 1 Ethernet |
| Produkttyp: | Gateway |
| Protokoll: | Modbus TCP |
| Strömingång: | +12 ~ 48 VDC |
| PoE: | IEEE 802.3af, Klass 1 |
| Isolation: | 3000 VDC |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 32-bitars ARM |
| Ethernet | |
| Portar | 10/100 Base-TX, 8-pin RJ-45 x 1, (Autoförhandling, Auto-MDI/MDIX, LED-indikator) PoE (IEEE 802.3af, klass 1) |
| COM-portar | |

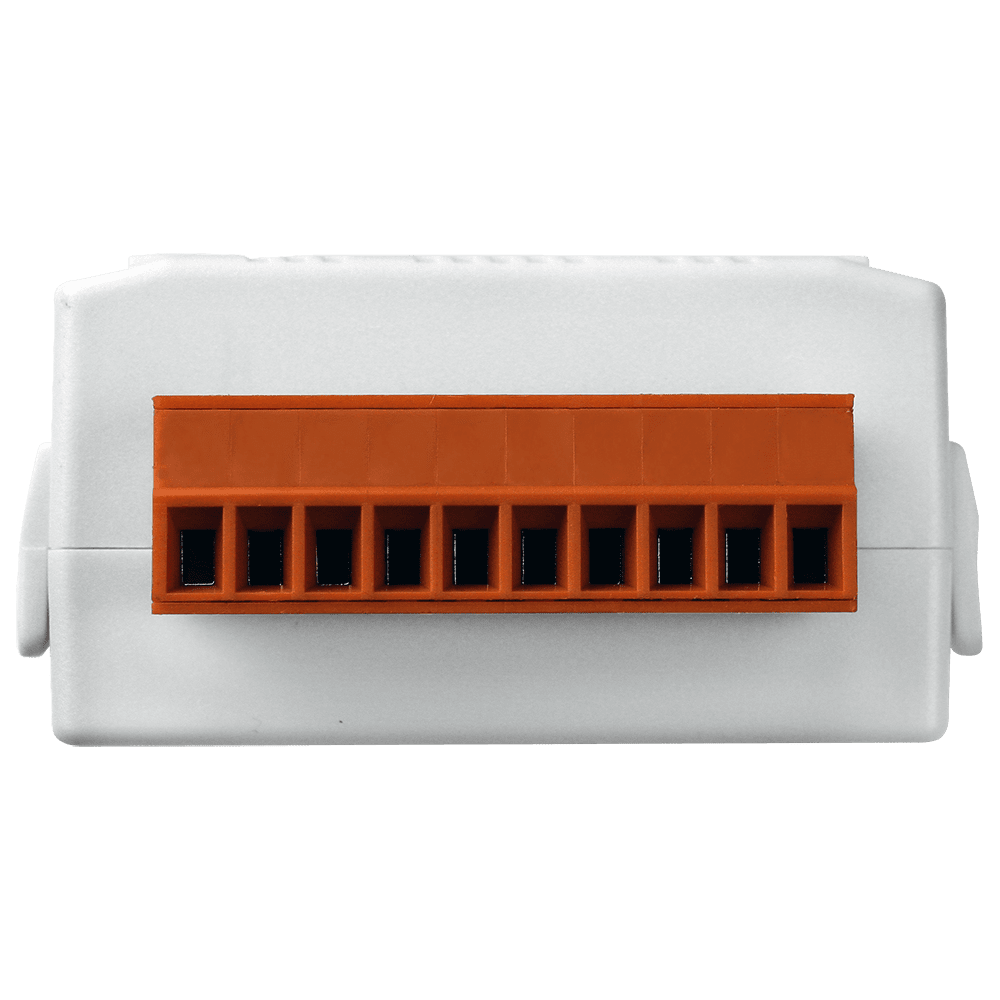

| Portar | 1 x 3-tråds RS-232/RS-485/RS-422 (3000 VDC signalisolering) |
| Baudhastighet | 115200 bps max. |
| Biasmotstånd | Ja, 1 kΩ |
| Paritet | Ingen, udda, jämn, mark, space |
| Databit | 5, 6, 7, 8 |
| Stoppbit | 1, 2 |
| Nodadress | 254 (max.) |
| Ström | |
| Förbrukning | 0,07 A @ 24 VDC |
| Strömförsörjs från PoE | IEEE 802.3af, Klass 1 |
| Strömförsörjs från plintblock | +12 ~ 48 VDC |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 52 mm x 95 mm x 27 mm (W x H x D) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör

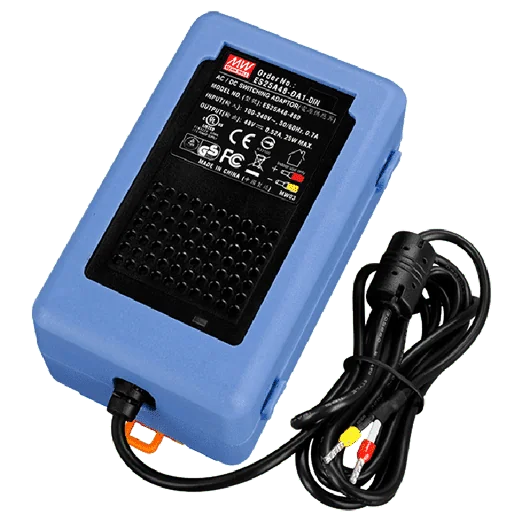

The ES25A48-DA1-DIN CR är ett 25 W nätaggregat för DIN-skena som accepterar ett brett ingångsspänningsområde på 90~264 VAC och levererar en reglerad utspänning på 48 VDC vid 0,52 A. Det passar ingenjörer som behöver ett kompakt nätaggregat med en utgång för installation i styrskåp.Skyddsfunktionerna omfattar kortslutningsskydd, överlastskydd och överspänningsskydd, där överspänningsskyddet är utfört som en Zenerdiodklämma. Det helt inkapslade plasthöljet har måtten 74 × 109 × 52 mm och är avsett för montering på DIN-skena.Enheten är märkt med CE, UKCA, FCC, RoHS och WEEE, och dess säkerhets- och EMC-godkännanden anges i källan som UL60950-1, CSA C22.2, TÜV EN60950-1, BSMI CNS14336, EN55022 klass B, FCC Part 15 och CISPR22 klass B. Den arbetar i temperaturområdet 0 °C till +50 °C.TillämpningarDC-matning till laster i industriella styrskåp48 VDC-matning till utrustning monterad på DIN-skena
GST25A24-DA1-DIN CR omvandlar en universell ingång på 85~264 VAC till en utgång på 24 VDC med märkeffekten 25 W och 1,04 A. Den är avsedd för montage på DIN-skena, så att den kan monteras direkt i en styrskåp tillsammans med annan automationsutrustning.Kortslutnings-, överlast- och överspänningsskydd är inbyggda, där överspänningsfunktionen är realiserad som en klämkrets med zenerdiod. Det helt inkapslade plasthöljet och ett driftområde på -30 °C till +70 °C gör att enheten kan användas över ett brett omgivningstemperaturområde.Enheten har CE-, UKCA-, FCC-, RoHS- och WEEE-märkning. Specifikationstabellen anger säkerhets-, EMC- samt ineffekt- och uteffektdata för beställningskoden GST25A24-DA1-DIN CR.AnvändningsområdenMatning av 24 VDC till DIN-skenmonterad automations- och styrutrustning i skåp

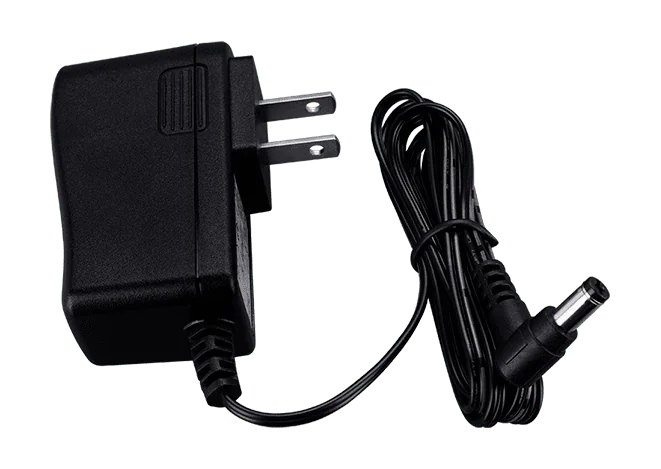

The UP0061D-12PA58G CR är en väggmonterad AC-DC-nätadapter som omvandlar ett brett nätingångsområde till en utgång på 12 VDC, 0,5 A (6 W). Den passar ingenjörer som behöver en kompakt 12 VDC-källa med stickkontakt för lågeffektutrustning i skåpfria eller bänkbaserade installationer.Enheten har en 90 graders DC-stickkontakt (5,5*2,1*10,5 mm) på utgången och en tvåpolig USA-kontakt på ingången. Utgångsrippel och brus är specificerat till max. 200 mVp-p, med typisk hållentid på 6 ms och typisk verkningsgrad på 78 %.Väggmonterat plasthölje med måtten (29 * 46,0 * 74) mmDriftområde 0 °C ~ +50 °C, förvaring -40 °C ~ +85 °CAnvändningsområdenMatning av 12 VDC till lågeffektutrustning upp till 6 WBänk- eller väggmonterad strömförsörjning för enheter med 5,5*2,1 mm DC-ingång
