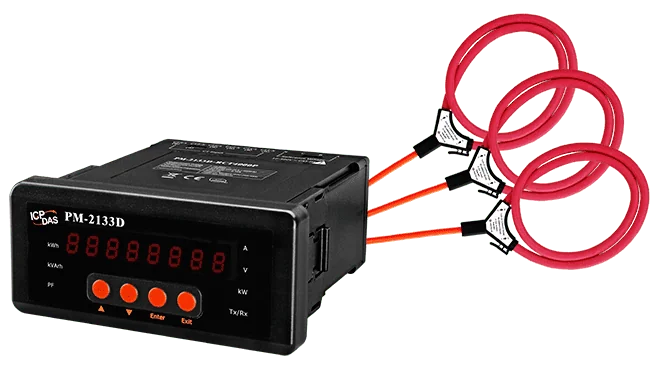

PM-2133D-RCT4000P 3-fas elmätare, Modbus RTU, 4000 A Rogowski-spole

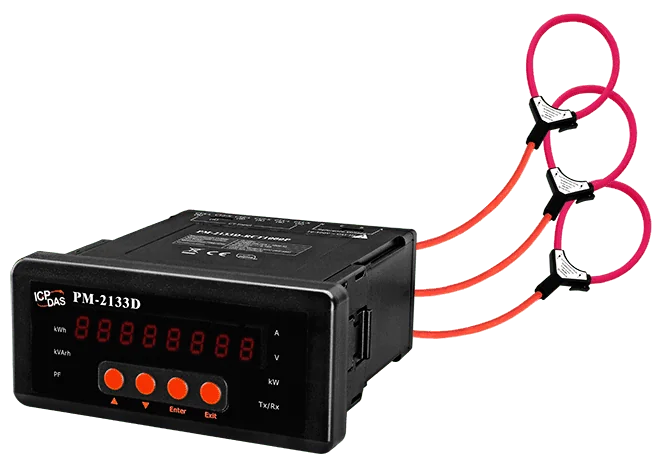

The PM-2133D-RCT1000P CR är en trefas elmätare med 8-siffrig LED-display och en flexibel strömtransformator av Rogowski-typ för upp till 1000 A. Den 80 mm stora innerdiametern och den 4 m långa anslutningskabeln gör den praktisk för grövre ledare och trånga installationsutrymmen, där en konventionell delbar strömtransformator skulle vara svår att montera.Mätaren visar äkta RMS-värden för spänning och ström, aktiv, reaktiv och skenbar effekt och energi, effektfaktor, frekvens och total övertonsdistorsion. Energianalysen omfattar 3P4W, 3P3W, 1P3W och 1P2W kopplingar, med dubbelriktad energimätning. Spänningsingången är 10 till 500 V och data uppdateras varje sekund.Kommunikationen sker via en enda RS-485-port med Modbus RTU, med valbara överföringshastigheter på 9600, 19200 (standard), 38400 och 115200 samt de vanliga dataformaten N, E och O. Porten är galvaniskt isolerad för 3000 VDC. Det plastiska paneleinbyggnadshöljet mäter 110 x 115 x 50 mm (B x L x H) och är avsett för drift vid -20 ~ +70 °C.AnvändningsområdenGeneratorövervakningKopplingsaggregat och fördelningssystemEnergiledning

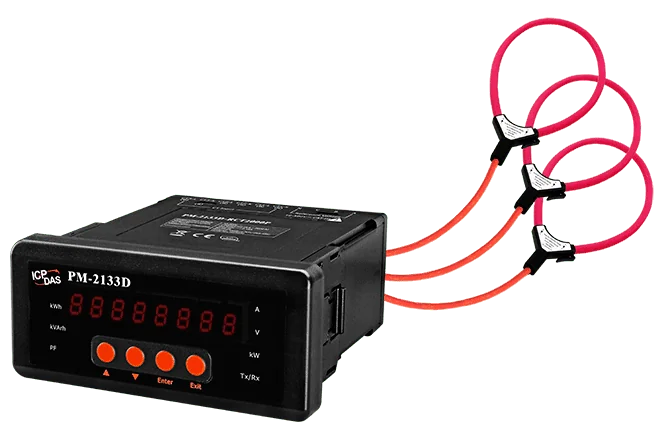

PM-2133D-RCT2000P CR är en trefas elmätare för mätning av dubbelriktad energi i matningar på upp till 2000 A. Den flexibla strömsensorn med Rogowski-spole, med 105 mm innerdiameter och 4 m anslutningskabel, passar grova ledare och installationer där utrymmet runt samlingsskenan eller kabeln är begränsat.Mätaren ger äkta RMS-värden för spänning, ström, aktiv, reaktiv och skenbar effekt och energi, effektfaktor, frekvens och total övertonsdistorsion (THD). Den stödjer energianalys för 3P4W, 3P3W, 1P3W och 1P2W, med ett spänningsområde på 10 ~ 500 V. Avläsningarna visas på en 8-siffrig LED-display och görs tillgängliga över en enda RS-485-port med Modbus RTU.Strömmätningen täcker 5 A ~ 2000 A. Enligt källan är noggrannheten för aktiv effekt bättre än 2 % vid PF=1 när ingångsströmmen överstiger 200 A. Enheten har 3000 VDC isolering på seriell port, en nätmatning på +85 ~ +264 VAC och ett plasthölje för panelmontage med måtten 110 x 115 x 50 mm.AnvändningsområdenGeneratorövervakningKopplingsanläggningar för fördelningEnergihantering

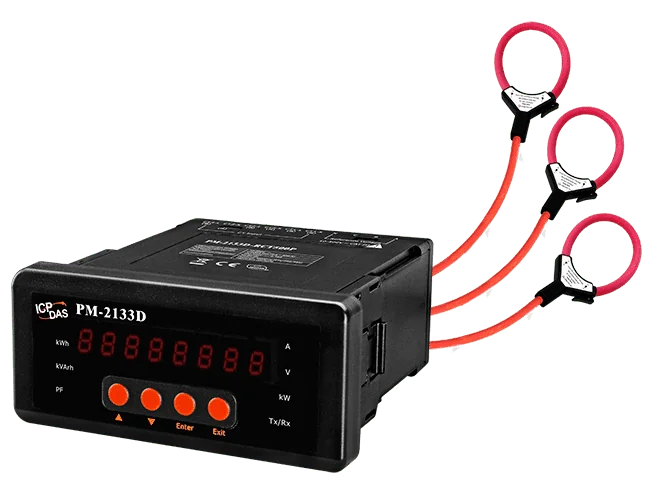

PM-2133D-RCT500P CR är en panelmonterad trefasig elmätare som rapporterar äkta RMS-spänning, ström, effekt och energi via Modbus RTU. De flexibla Rogowski-spole-strömtransformatorerna monteras utan att ledaren behöver kapas, vilket passar kompakta kopplingsskåp och ledare med stor diameter, till exempel skensystem.Mätaren täcker energianalys för 3P4W, 3P3W, 1P3W och 1P2W samt mäter energi i båda riktningarna. Varje 4 m lång Rogowski-spole täcker 5 A till 500 A genom en innerdiameter på 55 mm, och den 8-siffriga LED-displayen visar mätvärden lokalt.Lämplig för generatorövervakning, fördelning i kopplingsskåp och energihanteringAnvändningsområdenGeneratorövervakningFördelningssystem i kopplingsskåpEnergihantering

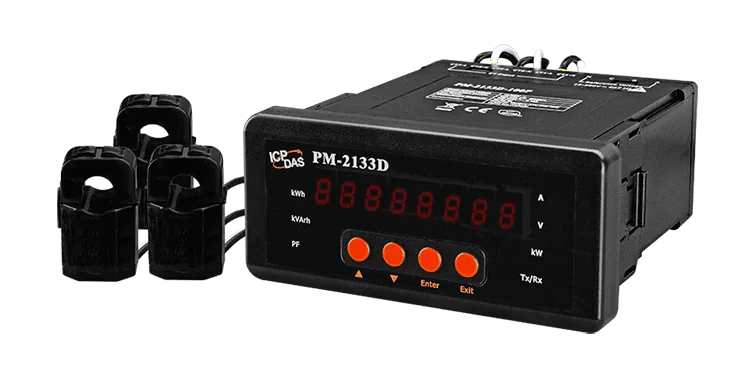

PM-2133D-100P CR är en trefasmätare för ingenjörer som behöver mätvärden i realtid och energidata via Modbus RTU. Den mäter äkta RMS-spänning och -ström, aktiv, skenbar och reaktiv effekt och energi, effektfaktor och frekvens, med tvåriktad energimätning och visning av total övertonsdistorsion (THD) på en 8-siffrig LED-display.Denna variant levereras med tre klämbara strömtransformatorer på 60 A, vardera med 10 mm öppning och en 4 m lång anslutningskabel, så att mätaren kan monteras på befintliga ledare utan att de behöver kopplas från. Den stöder kopplingarna 3P4W, 3P3W, 1P3W och 1P2W och accepterar ett ingångsspänningsområde på 10 ~ 500 V.Mätaren har en enda RS-485-port med 3000 VDC isolationsklass och kommunicerar med Modbus RTU vid 9600, 19200 (standard), 38400 eller 115200 baud. Plasthöljet är utformat för panelmontage, med ett driftområde på -20 ~ +70 °C.AnvändningsområdenGeneratorövervakningKopplingsanläggningar för fördelningEnergihantering
