PM-2133D-RCT2000P Trefas elmätare, 2000 A Rogowski-spole, Modbus RTU
Trefas Modbus RTU-elmätare med 8-siffrig LED-display och 2000 A Rogowski-spole (105 mm innerdiameter) för energiövervakning vid höga strömmar.
- Rogowski-spole med 105 mm innerdiameter, mäter 5 A ~ 2000 A per fas
- Dubbelriktad energimätning med äkta RMS-värden för spänning, ström och effekt
- Energianalys för kopplingarna 3P4W, 3P3W, 1P3W och 1P2W
- Noggrannhet för aktiv effekt bättre än 2 % vid PF=1 med ingångsström över 200 A
- Modbus RTU över en RS-485-port, överföringshastigheter 9600 till 115200
- 8-siffrig LED-display och mätning av total övertonsdistorsion (THD)
13 496,39 kr per st.
| 1-9 st. | 13 496,39 kr | |
|---|---|---|
| 10-30 st. | 13 089,41 kr | −3 % |
| 31+ st. | 12 825,42 kr | −5 % |
Produktinformation "PM-2133D-RCT2000P Trefas elmätare, 2000 A Rogowski-spole, Modbus RTU"

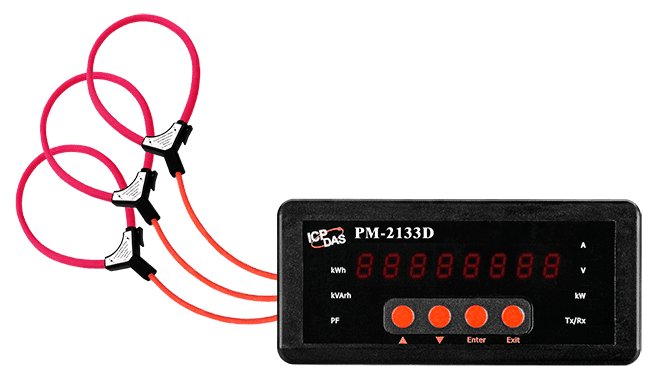

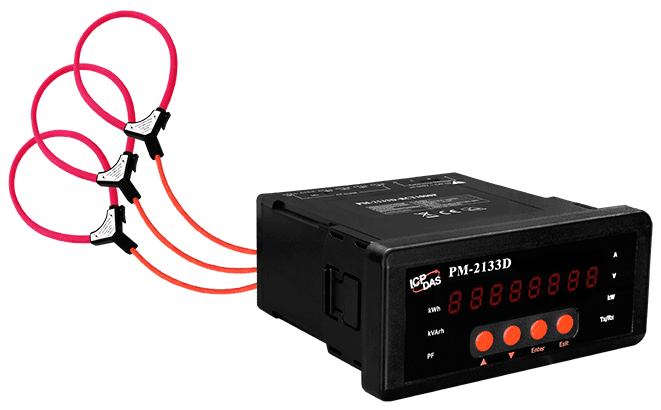

PM-2133D-RCT2000P CR är en trefas elmätare för mätning av dubbelriktad energi i matningar på upp till 2000 A. Den flexibla strömsensorn med Rogowski-spole, med 105 mm innerdiameter och 4 m anslutningskabel, passar grova ledare och installationer där utrymmet runt samlingsskenan eller kabeln är begränsat.
Mätaren ger äkta RMS-värden för spänning, ström, aktiv, reaktiv och skenbar effekt och energi, effektfaktor, frekvens och total övertonsdistorsion (THD). Den stödjer energianalys för 3P4W, 3P3W, 1P3W och 1P2W, med ett spänningsområde på 10 ~ 500 V. Avläsningarna visas på en 8-siffrig LED-display och görs tillgängliga över en enda RS-485-port med Modbus RTU.
Strömmätningen täcker 5 A ~ 2000 A. Enligt källan är noggrannheten för aktiv effekt bättre än 2 % vid PF=1 när ingångsströmmen överstiger 200 A. Enheten har 3000 VDC isolering på seriell port, en nätmatning på +85 ~ +264 VAC och ett plasthölje för panelmontage med måtten 110 x 115 x 50 mm.
Användningsområden
- Generatorövervakning
- Kopplingsanläggningar för fördelning
- Energihantering
| Portar: | 1 |
|---|---|
| Product type: | Power meter |
| Protokoll: | Modbus RTU |
| Interface: | RS-485 |
| Isolation: | 3000 VDC |
| Power input: | +85 ~ +264 VAC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | Panel |
Specifikationer
| AC-effektmätning | |
|---|---|
| Kabeldragning | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| Loopar | 3-fas: 1; 1-fas: 3 @ 1P2W-1CT, 1 @ 1P3W-2CT |
| Ingångsspänning | 10 ~ 500 V |
| Ingångsström | PM-2133D-RCT500P: CTØ55 mm (5 A ~ 500 A) PM-2133D-RCT1000P: CTØ80 mm (5 A ~ 1000 A) PM-2133D-RCT2000P: CTØ105 mm (5 A ~ 2000 A) PM-2133D-RCT4000P: CTØ185 mm (5 A ~ 4000 A) |
| Ingångsfrekvens | 50 Hz (område 45 ~ 55 Hz)/60 Hz (område 55 ~ 65 Hz) |
| W-noggrannhet | Bättre än 2 % (PF=1) Villkor: Ingångsström >50 A; (för -500P, -1000P) Ingångsström >200 A; (för -2000P, -4000P) |
| Mätning av effektparametrar | Sann RMS-spänning (Vrms), sann RMS-ström (Irms), aktiv effekt (kW), aktiv energi (kWh), skenbar effekt (kVA), skenbar energi (kVAh), reaktiv effekt (kVAR), reaktiv energi (kVARh), effektfaktor (PF), frekvens (45 ~ 65 Hz) |
| Datauppdateringshastighet | 1 sekund |
| LED-display | Ja, 8-siffrig |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 9600, 19200 (standard), 38400, 115200 |
| Dataformat | N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| Protokoll | Modbus RTU |
| Isolation | 3000 VDC |
| Ström | |
| Ingångsområde | +85 ~ +264 VAC (277 VAC tillgänglig) |
| Förbrukning | 6 W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 110 x 115 x 50 (W x L x H) |
| Installation | Panelmontering |
| Miljö | |
| Driftstemperatur | -20 ~ +70 °C |
| Lagringstemperatur | -25 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
