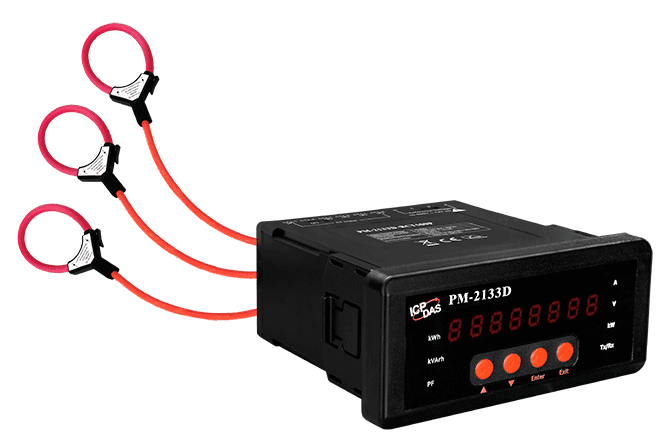

PM-2133D-RCT500P Modbus RTU trefaselmätare, 500 A Rogowski-spole CT
Trefaselmätare med 8-siffrig LED-display och Modbus RTU över RS-485, med 55 mm Rogowski-spole-CT för upp till 500 A, för skensystem och installationer med begränsat utrymme.
- Rogowski-spole som mjuk CT med 55 mm innerdiameter, mäter 5 A till 500 A per spole
- Äkta RMS-spänning, ström, aktiv, reaktiv och skenbar effekt, energi och effektfaktor
- Energimätning i båda riktningarna med övertonsdistorsion (THD)
- Modbus RTU över en RS-485-port med 3000 VDC isolation
- Brett mätingångsområde 10 ~ 500 VAC och matningsspänning +85 ~ +264 VAC (277 VAC finns som alternativ)
- Noggrannhet bättre än 2 % (PF=1) vid ingångsström över 50 A
12 187,45 kr per st.
| 1-9 st. | 12 187,45 kr | |
|---|---|---|
| 10-30 st. | 11 813,46 kr | −3 % |
| 31+ st. | 11 571,47 kr | −5 % |
Produktinformation "PM-2133D-RCT500P Modbus RTU trefaselmätare, 500 A Rogowski-spole CT"
PM-2133D-RCT500P CR är en panelmonterad trefasig elmätare som rapporterar äkta RMS-spänning, ström, effekt och energi via Modbus RTU. De flexibla Rogowski-spole-strömtransformatorerna monteras utan att ledaren behöver kapas, vilket passar kompakta kopplingsskåp och ledare med stor diameter, till exempel skensystem.

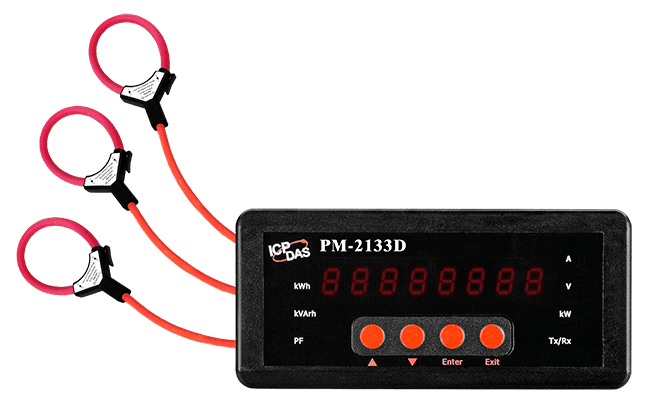

Mätaren täcker energianalys för 3P4W, 3P3W, 1P3W och 1P2W samt mäter energi i båda riktningarna. Varje 4 m lång Rogowski-spole täcker 5 A till 500 A genom en innerdiameter på 55 mm, och den 8-siffriga LED-displayen visar mätvärden lokalt.
- Lämplig för generatorövervakning, fördelning i kopplingsskåp och energihantering
Användningsområden
- Generatorövervakning
- Fördelningssystem i kopplingsskåp
- Energihantering

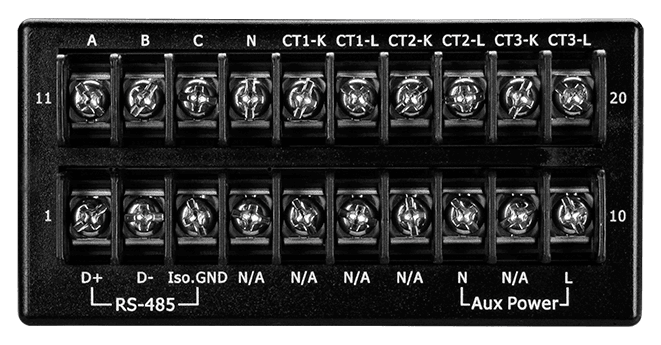

| Portar: | 1 |
|---|---|
| Product type: | Power meter |
| Protokoll: | Modbus RTU |
| Interface: | RS-485 |
| Isolation: | 3000 VDC |
| Power input: | +85 ~ +264 VAC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | Panel |
| Housing: | Plast |
Specifikationer
| AC-effektmätning | |
|---|---|

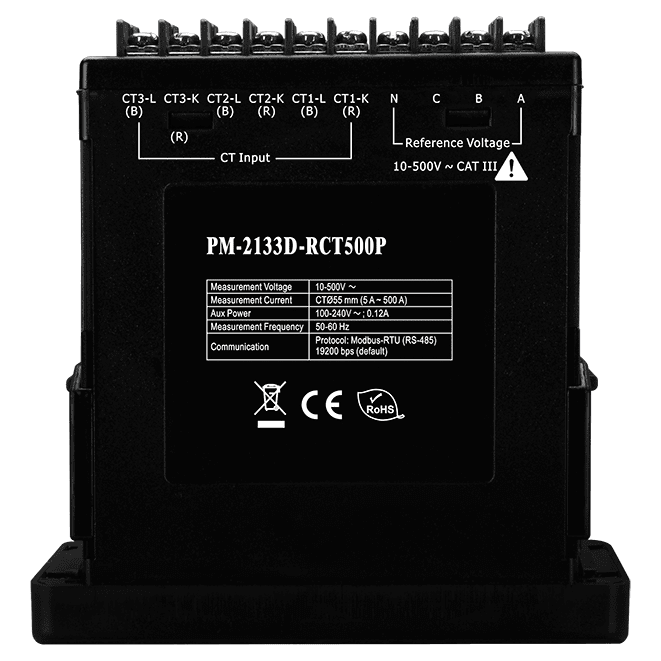

| Kabeldragning | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| Loopar | 3-fas: 1; 1-fas: 3 @ 1P2W-1CT, 1 @ 1P3W-2CT |
| Ingångsspänning | 10 ~ 500 V |
| Ingångsström | PM-2133D-RCT500P: CTØ55 mm (5 A ~ 500 A) PM-2133D-RCT1000P: CTØ80 mm (5 A ~ 1000 A) PM-2133D-RCT2000P: CTØ105 mm (5 A ~ 2000 A) PM-2133D-RCT4000P: CTØ185 mm (5 A ~ 4000 A) |
| Ingångsfrekvens | 50 Hz (område 45 ~ 55 Hz)/60 Hz (område 55 ~ 65 Hz) |
| W-noggrannhet | Bättre än 2 % (PF=1) Villkor: Ingångsström >50 A; (för -500P, -1000P) Ingångsström >200 A; (för -2000P, -4000P) |
| Mätning av effektparametrar | Sann RMS-spänning (Vrms), sann RMS-ström (Irms), aktiv effekt (kW), aktiv energi (kWh), skenbar effekt (kVA), skenbar energi (kVAh), reaktiv effekt (kVAR), reaktiv energi (kVARh), effektfaktor (PF), frekvens (45 ~ 65 Hz) |
| Datauppdateringshastighet | 1 sekund |
| LED-display | Ja, 8-siffrig |
| COM-portar | |

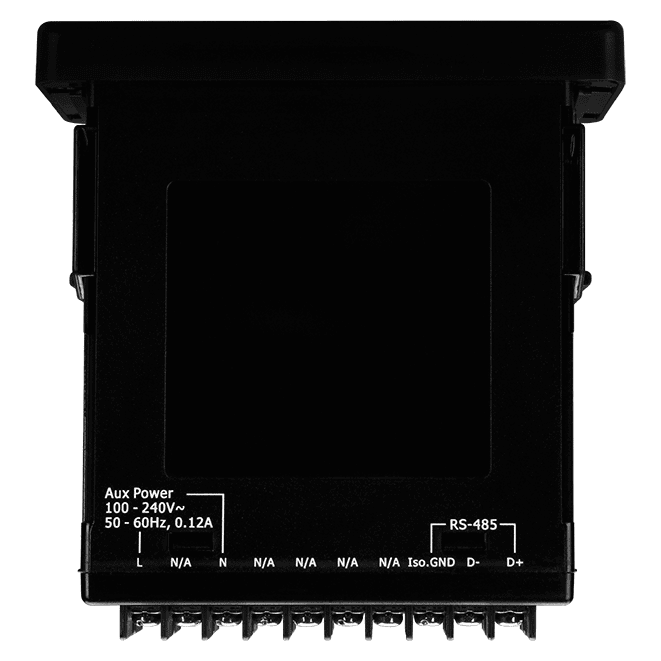

| Portar | 1 x RS-485 |
| Baudhastighet | 9600, 19200 (standard), 38400, 115200 |
| Dataformat | N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| Protokoll | Modbus RTU |
| Isolation | 3000 VDC |
| Ström | |
| Ingångsområde | +85 ~ +264 VAC (277 VAC tillgänglig) |
| Förbrukning | 6 W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 110 x 115 x 50 (W x L x H) |
| Installation | Panelmontering |
| Miljö | |
| Driftstemperatur | -20 ~ +70 °C |
| Lagringstemperatur | -25 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
