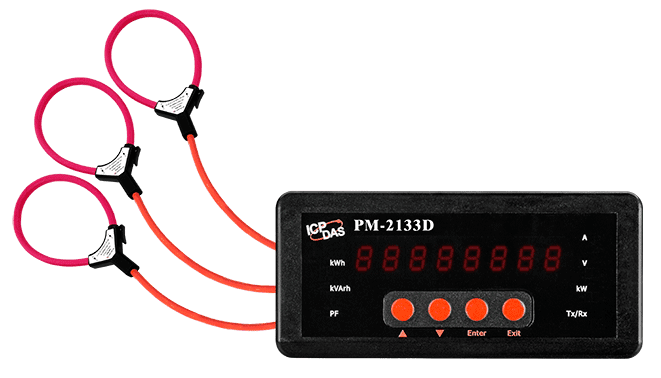

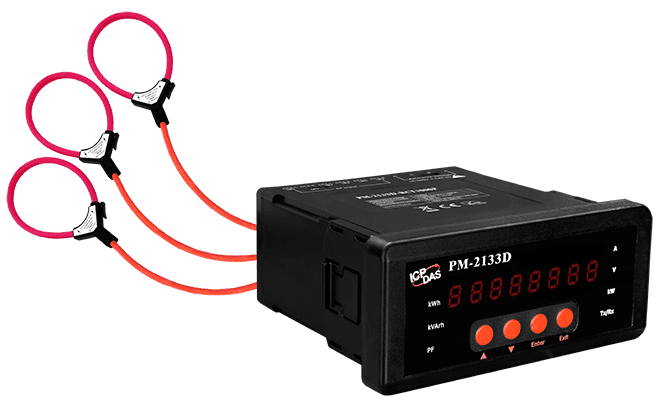

PM-2133D-RCT1000P 3-fas elmätare, Modbus RTU, Rogowski-strömtransformator 1000 A

PM-2133D-RCT2000P CR är en trefas elmätare för mätning av dubbelriktad energi i matningar på upp till 2000 A. Den flexibla strömsensorn med Rogowski-spole, med 105 mm innerdiameter och 4 m anslutningskabel, passar grova ledare och installationer där utrymmet runt samlingsskenan eller kabeln är begränsat.Mätaren ger äkta RMS-värden för spänning, ström, aktiv, reaktiv och skenbar effekt och energi, effektfaktor, frekvens och total övertonsdistorsion (THD). Den stödjer energianalys för 3P4W, 3P3W, 1P3W och 1P2W, med ett spänningsområde på 10 ~ 500 V. Avläsningarna visas på en 8-siffrig LED-display och görs tillgängliga över en enda RS-485-port med Modbus RTU.Strömmätningen täcker 5 A ~ 2000 A. Enligt källan är noggrannheten för aktiv effekt bättre än 2 % vid PF=1 när ingångsströmmen överstiger 200 A. Enheten har 3000 VDC isolering på seriell port, en nätmatning på +85 ~ +264 VAC och ett plasthölje för panelmontage med måtten 110 x 115 x 50 mm.AnvändningsområdenGeneratorövervakningKopplingsanläggningar för fördelningEnergihantering

PM-2133D-RCT4000P CR är en trefas elmätare med 8-siffrig LED-display, utformad för att visa elförbrukning i realtid på lågspänningsprimärkretsar samt medel- eller högspänningssekundärkretsar. Den registrerar verkliga RMS-värden för spänning, ström och effekt, tillsammans med aktiv, skenbar och reaktiv energi, och rapporterar dem över RS-485 med Modbus RTU.Denna variant levereras med tre Rogowski-spole-strömtransformatorer på upp till 4000 A, vardera med 185 mm innerdiameter och en 4 m lång kabel. Den flexibla spolen passar stora ledare, såsom skensystem, och installationer där utrymmet är begränsat. Varianten -4000P har en specificerad W-noggrannhet bättre än 2 % (PF=1) vid ingångsströmmar över 200 A.Energianalysen omfattar kopplingarna 3P4W, 3P3W, 1P3W och 1P2W, med tvåriktad energimätning och rapportering av total harmonisk distorsion (THD). Mätaren accepterar ett ingångsområde på 10 ~ 500 V och har en galvaniskt isolerad RS-485-port på 3000 VDC.AnvändningsområdenGeneratorövervakningDistributionssystem för kopplingsanläggningarEnergiledning

PM-2133D-RCT500P CR är en panelmonterad trefasig elmätare som rapporterar äkta RMS-spänning, ström, effekt och energi via Modbus RTU. De flexibla Rogowski-spole-strömtransformatorerna monteras utan att ledaren behöver kapas, vilket passar kompakta kopplingsskåp och ledare med stor diameter, till exempel skensystem.Mätaren täcker energianalys för 3P4W, 3P3W, 1P3W och 1P2W samt mäter energi i båda riktningarna. Varje 4 m lång Rogowski-spole täcker 5 A till 500 A genom en innerdiameter på 55 mm, och den 8-siffriga LED-displayen visar mätvärden lokalt.Lämplig för generatorövervakning, fördelning i kopplingsskåp och energihanteringAnvändningsområdenGeneratorövervakningFördelningssystem i kopplingsskåpEnergihantering

PM-2133D-100P CR är en trefasmätare för ingenjörer som behöver mätvärden i realtid och energidata via Modbus RTU. Den mäter äkta RMS-spänning och -ström, aktiv, skenbar och reaktiv effekt och energi, effektfaktor och frekvens, med tvåriktad energimätning och visning av total övertonsdistorsion (THD) på en 8-siffrig LED-display.Denna variant levereras med tre klämbara strömtransformatorer på 60 A, vardera med 10 mm öppning och en 4 m lång anslutningskabel, så att mätaren kan monteras på befintliga ledare utan att de behöver kopplas från. Den stöder kopplingarna 3P4W, 3P3W, 1P3W och 1P2W och accepterar ett ingångsspänningsområde på 10 ~ 500 V.Mätaren har en enda RS-485-port med 3000 VDC isolationsklass och kommunicerar med Modbus RTU vid 9600, 19200 (standard), 38400 eller 115200 baud. Plasthöljet är utformat för panelmontage, med ett driftområde på -20 ~ +70 °C.AnvändningsområdenGeneratorövervakningKopplingsanläggningar för fördelningEnergihantering
