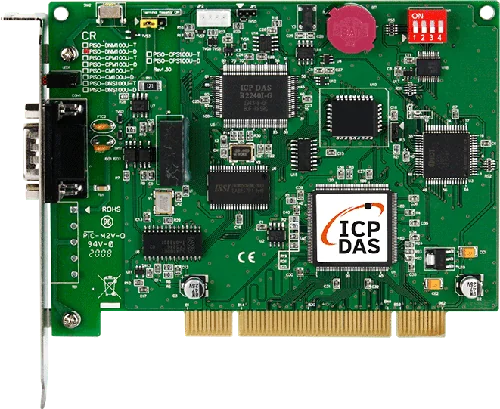

PISO-DNM100U-D 1-Port DeviceNet Master Universalt PCI-kort
Intelligent DeviceNet-master med 1 port för universella PCI-platser, med 125, 250 och 500 kbps, upp till 64 noder per port och Windows-drivrutiner.
- DeviceNet-master med en port på ett universellt PCI-kort som stöder både 5 V och 3,3 V PCI-platser
- Programmerbart master-MAC-ID och överföringshastigheter på 125, 250 och 500 kbps
- Upp till 64 noder per port och ett maximalt I/O-fragmentantal på 64
- I/O-driftlägen: Poll, Bit-Strobe och Change Of State/Cyclic
- Auto-scan av slavenheter, automatisk kommunikation vid uppstart och automatisk återanslutning efter ett avbrott
- Tillägg och borttagning av enheter under drift utan att stoppa nätverket
5 895,19 kr per st.
| 1-9 st. | 5 895,19 kr | |
|---|---|---|
| 10-30 st. | 5 598,78 kr | −5 % |
| 31+ st. | 5 313,35 kr | −10 % |
Produktinformation "PISO-DNM100U-D 1-Port DeviceNet Master Universalt PCI-kort"
PISO-DNM100U-D är ett DeviceNet-masterkort med en port för PCI-baserade Windows-system. Kortet fungerar som master på ett DeviceNet-nätverk och kommunicerar med slavenheter med funktionerna Group 2 Only Server och UCMM, och hanterar nätverkssidan så att värddatorn kan utbyta I/O-data med fältenheter.
Kortet bygger på en NXP SJA1000T CAN-kontroller med 16 MHz klocka, en inbyggd mikroprocessor och en ISO-11898-2-transceiver. Det universella PCI-gränssnittet accepterar både 5 V- och 3,3 V-bussplatser, och kortnumret ställs in med en DIP-switch. Porten är galvaniskt isolerad med 2500 Vrms optokopplarisolering, och en jumper aktiverar en 120 Ω terminatorresistor.
Ingenjörer kommer att uppskatta funktionerna auto-scan, automatisk återanslutning och tillägg/borttagning av enheter under drift när slavenheter läggs till eller byts ut i ett nätverk som är igång. Drivrutiner levereras för Windows XP, 7, 8 och 10 i både 32-bitars- och 64-bitarsversioner, med SDK-stöd för VB 6.0, VC++ 6.0, BCB 6.0 och Visual Studio .NET.
Användningsområden
- Tillverkning och inspektion av LCD-paneler
- Kommunikation med PowerFlex400-drivenheter
- Ventilstyrning med SMC-, IFC-125- och MKS FRCA-ventiler
- Avståndsmätning med SICK-sensorer
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Gränssnitt: | PCI |
| Montering: | PCI-plats |
| Portar: | 1 |
| Produkttyp: | PCI-kort |
| Protokoll: | DeviceNet |
| Isolation: | 2500 Vrms |
Specifikationer
| Programvara | |
|---|---|
| Drivrutin | Windows XP/7/8/10 (32-bit/64-bit OS) |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Visual Studio .NET |
| LED-indikatorer | |
| Status | Grön LED, röd LED |
| PC-buss | |
| Typ | Universal PCI stöder både 5 V och 3,3 V PCI-buss |
| Kortnummer | Via DIP-omkopplare |
| DeviceNet | |
| Styrenhet | NXP SJA1000T med 16 MHz klocka Inbyggd mikroprocessor med 80186 80 MHz |
| Portar | 1 |
| Baudhastighet | 125 k, 250 k, 500 k |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Jumper för 120 Ω terminalmotstånd |
| Protokoll | DeviceNet Volym I ver 2.0, Volym II ver 2.0 |
| CAN-specifikation | ISO-11898-2, CAN 2.0A och CAN 2.0B |
| Ström | |
| Förbrukning | 300 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 138 x 22 x 105 (W x L x H) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 ℃ |
| Lagringstemperatur | -20 ~ +70 ℃ |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.se/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-hona till 3-tråd CAN-portkabel [Pin2, Pin3 och Pin7], 1 m")
DB9-hona till 3-tråd CAN-portkabel [Pin2, Pin3 och Pin7], 1 m.
CD-002 är en delbar ferritkärna för undertryckning av elektromagnetisk störning och radiofrekventa störningar på runda kablar. Det gångjärnsförsedda plasthöljet sluter sig runt kabeln och håller ferriten stadigt på plats, så att den kan monteras utan att kabeln behöver terminerad om.Kärnan är avsedd för lågfrekventa störningar från motorstyrenheter, växelriktare och motorer. Den kan efterinstalleras i befintlig utrustning eller monteras i efterhand på data- och strömkablar till elektroniska enheter, vilket passar miljöer där EMI eller RFI påverkar signalintegriteten.Varje förpackning innehåller 10 kärnor i vitt utförande med en driftstemperatur på -40 °C till 75 °C. Maximal kabeldiameter är Ø13 mm.AnvändningsområdenUndertryckning av lågfrekventa störningar från motorstyrenheterMinskning av störningar från växelriktare och motorerMinskning av EMI och RFI på datakablar till elektronisk utrustningMinskning av EMI och RFI på strömkablar till elektronisk utrustningEfterinstallation i befintliga installationer
CNT-CAN CR är ett CAN-bussanslutningsdon för att snabbt koppla en CAN-bussnod till bussledningen. Dess snabbanslutningsteknik gör att bussledarna inte behöver avisoleras, vilket förenklar installationen.Kontakten har ett plasthölje med en integrerad avslutningsresistor som kan väljas med en inbyggd omkopplare. Den har två kabelingångar och en 9-polig D-Sub-honkontakt med 90° kabelutgång, och finns även med programmeringsgränssnitt.Den passar ingenjörer som behöver lägga till en CAN-enhet på en befintlig CAN-bussledning med minimalt kabelarbete och ett tydligt val av bussterminering.AnvändningsområdenAnslutning av en CAN-bussnod till en CAN-bussledningTillägg av CAN-enheter till ett befintligt CAN-bussnätverk
5-polig M12 A-kodad monteringskontakt (hona).
Liknande produkter

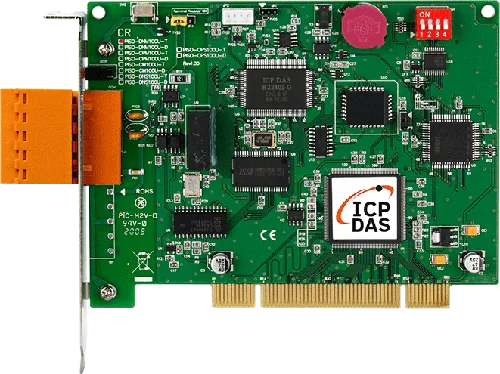

Med PISO-DNM100U-T (beställningskod PISO-DNM100U-T CR) blir en Windows-baserad PC en DeviceNet-master i nätverket. Kortet använder en egen oberoende CAN-bussport, med en fördefinierad master-slav-anslutningsuppsättning, och stöder Group 2 Only Server- och UCMM-funktioner för kommunikation med slavenheter.Kortet bygger på en NXP SJA1000T CAN-styrenhet och en 82C250-transceiver, som sköter bussarbitrering samt felupptäckt med automatisk korrigering och omsändning. Dess universella PCI-gränssnitt fungerar med både 5 V- och 3,3 V-PCI-platser, och kortnumret ställs in med DIP-omkopplare.Lämpat för nätverk inom industriell automation, byggnadsautomation, fordon, marin och inbyggda styrsystemDrivrutinsstöd för Windows XP, 7, 8 och 10 (32-bitars och 64-bitars), med SDK-stöd för VB 6.0, VC++ 6.0, BCB 6.0 och Visual Studio .NETTillämpningarTillverkning och inspektion av LCD-panelerKommunikation med PowerFlex400-frekvensomriktareVentilstyrning med SMC-, IFC-125- och MKS FRCA-ventilerIntegration av SICK-avståndssensorerNätverk inom industriell automation, byggnadsautomation, fordon, marin och inbyggda styrsystem

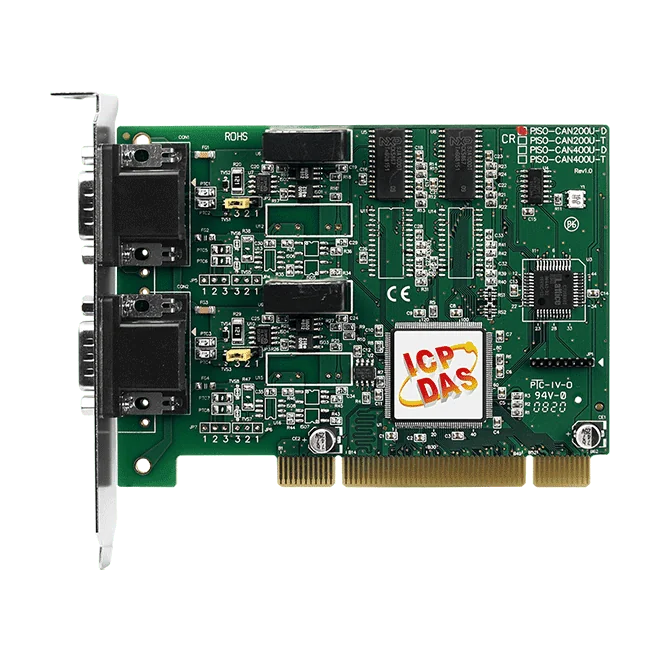

PISO-CAN200U-D är ett PC-kort med två CAN-bussportar som ger ingenjörer två oberoende CAN 2.0A/2.0B-kanaler, var och en med optisk isolering. Det passar PC-baserade övervaknings- och styrsystem som behöver kommunicera med sensorer, ställdon och intelligenta fältenheter via CAN.Varje port bygger på en NXP SJA1000T CAN-styrenhet med 16 MHz klocka och 82C250/251-transceivrar, som hanterar bussarbitrering, feldetektering med automatisk korrigering och omsändning. Kortet erbjuder direkt minnesmappning till CAN-styrenheterna och en jumperväljbar 120 Ω-terminaleringsresistor per port. Baudrater är programmerbara från 10 kbps till 1 Mbps.Det universella PCI-formatet stöder både 5 V- och 3,3 V-platser (33 MHz, 32-bitars, plug and play). Drivrutinsstöd finns för Windows och Linux, och SDK:n innehåller alternativ för VB, VC++, BCB, Delphi och .NET, med kompatibilitet angiven för LabVIEW, DASYLab och InduSoft.AnvändningsområdenStyrning och övervakning inom en rad industriella tillämpningarBatteribytesstationer för elmotorcyklar

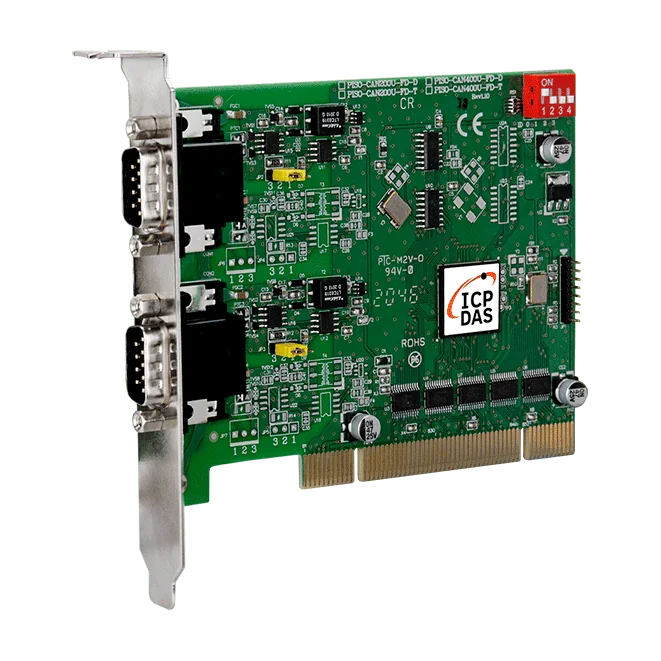

Kortet PISO-CAN200U-FD-D är ett PCI-kort som ger en värddator två oberoende CAN FD-bussportar, var och en utförd på en 9-polig D-sub-kontakt. Det är avsett för ingenjörer som behöver ansluta en dator till CAN FD-nätverk samtidigt som bussen är galvaniskt isolerad från datorn.Kortet bygger på en Microchip MCP2518FD-styrenhet med TI TCAN1042HG-serien av transceivrar. Det är kompatibelt med ISO 11898-2 samt med CAN 2.0 A/B och CAN FD. Konfiguration av meddelandefilter stöds, och kortnumret ställs in med en DIP-omkopplare, vilket underlättar när flera kort är installerade.Drivrutiner levereras för Windows 7, 8.1 och 10 samt för Linux 5.10, med demos och bibliotek för C#.Net, VB.Net och VC++.Net. En inbyggd jumper väljer 120 Ω termineringsmotstånd för CAN-bussen.AnvändningsområdenStyrning och övervakning av CAN FD-nätverk från en datorIntegrering av olika CAN-anslutna enheter i en och samma värd

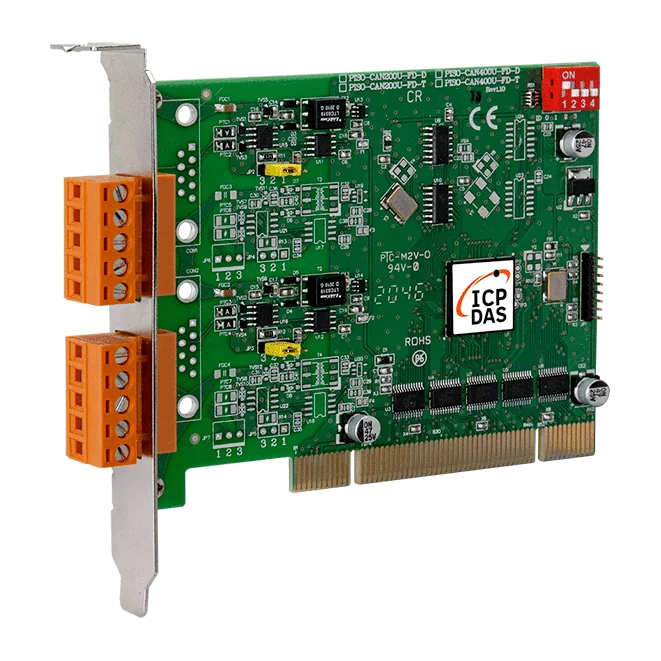

Ett PISO-CAN200U-FD-T är ett PC-monterat CAN-gränssnitt som lägger till två oberoende, isolerade CAN FD-portar till en Windows- eller Linux-värd via en universell PCI-plats. CAN FD utökar klassisk CAN 2.0 med en snabbare datafas och större nyttolaster, och kortet är kompatibelt med både CAN 2.0 A/B- och CAN FD-trafik på ISO 11898-2-nät.Varje port använder en 5-polig skruvplintskontakt. Kortet bygger på en Microchip MCP2518FD-styrenhet och TI TCAN1042HG-transceivrar, som sköter bussarbitrering och felupptäckt, med autokorrigering och återsändning för tillförlitlig meddelandeleverans. Konfiguration av meddelandefilter stöds, och kortnumret ställs in med en DIP-omkopplare när flera kort är installerade.Drivrutiner finns för Windows 7/8.1/10 och Linux 5.10, med demos och bibliotek för C#.Net, VB.Net och VC++.Net. Beställningskoden PISO-CAN200U-FD-T CR är RoHS-kompatibel version.TillämpningarCAN-bussstyrning och övervakning från PC-baserade systemIntegrering av CAN- och CAN FD-enheter i Windows- eller Linux-värdapplikationerFlerkortsinstallationer med CAN FD där varje kort behöver ett unikt kortnummer
