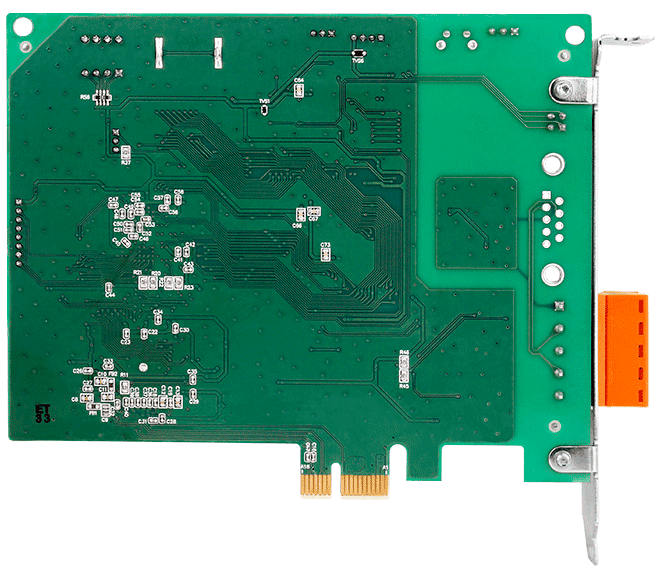

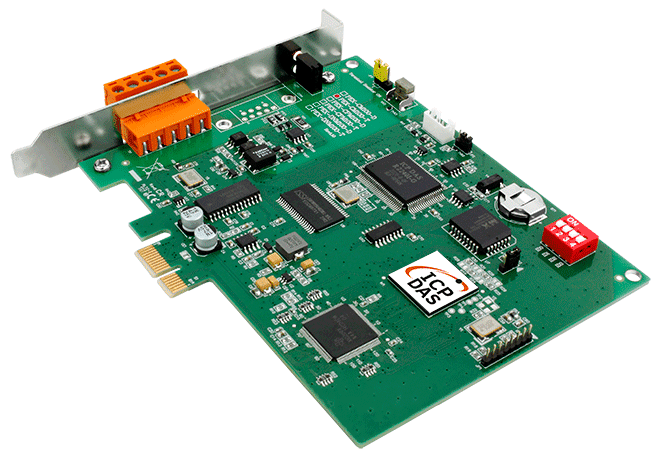

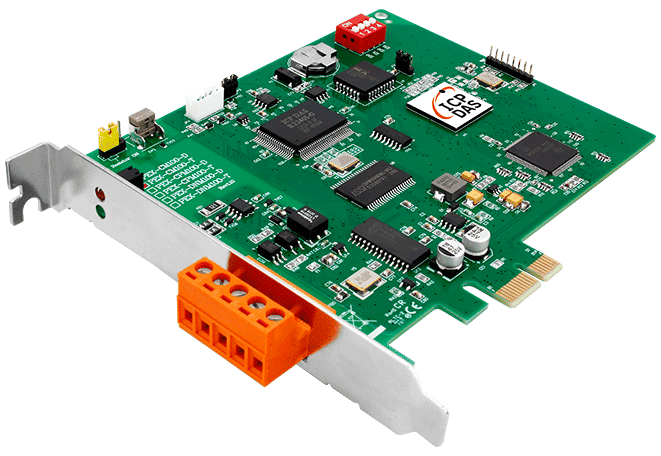

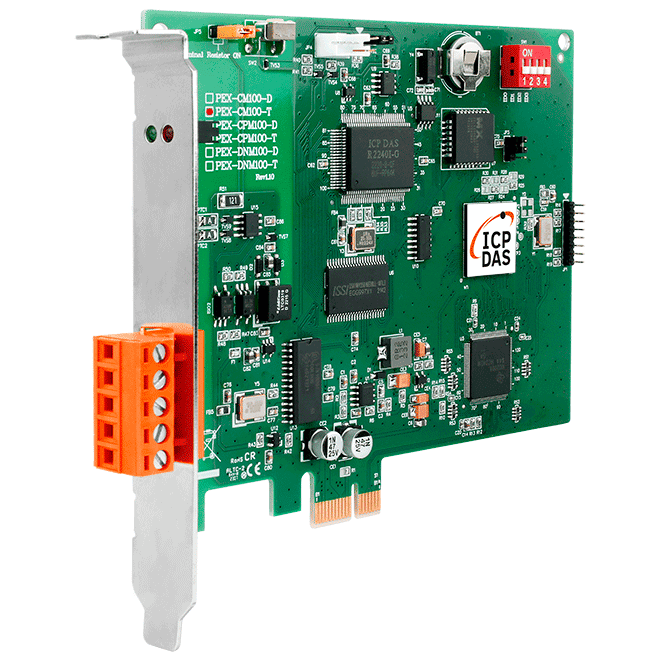

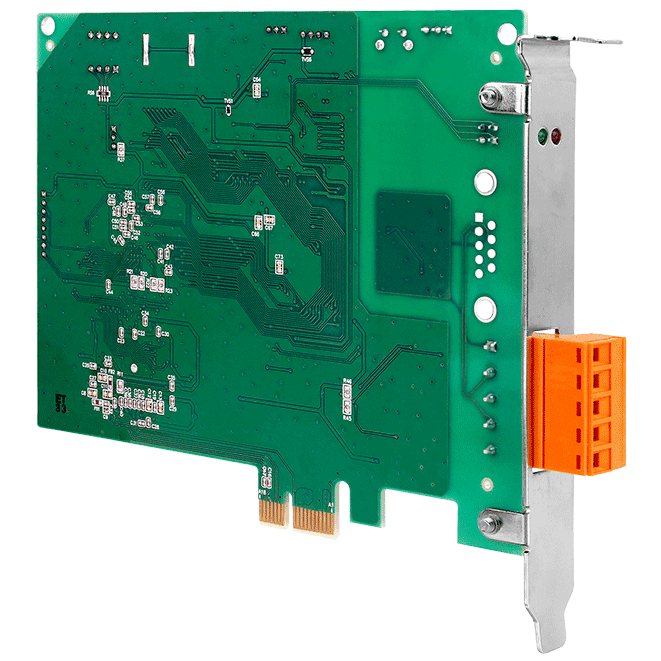

PEX-CM100-T PCI Express programmerbart CAN-kort, 1-port CAN 2.0A/2.0B

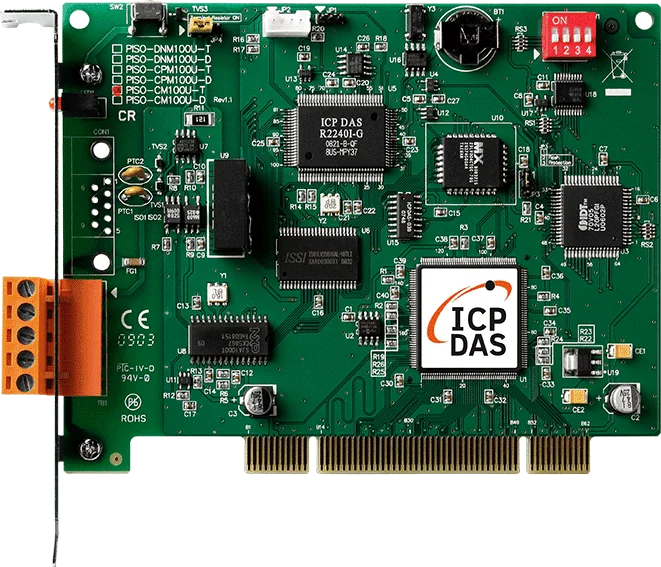

PISO-CM100U-T är ett CAN-gränssnittskort med en kanal för universella PCI-platser. Det kombinerar en NXP SJA1000T CAN-styrenhet med en Philips 82C250-transceiver och en 80186-mikrokontroller som körs på 80 MHz, så meddelandehanteringen sker på kortet i stället för i värd-PC:n.Den inbyggda processorn kan filtrera, förbehandla och lagra CAN-meddelanden med tidsstämplar, och sända dem i realtid. Detta minskar processorbelastningen på värddatorn och underlättar realtidskraven för PC-applikationer, även på en högt belastad buss. Data utbyts med värddatorn via dual port-RAM och minnesmappning, och ett bibliotek levereras för att skriva egna CAN-applikationer.Kortet stöder CAN 2.0A och CAN 2.0B med överföringshastigheter från 10 k till 1 M bit/s och en med jumper valbar 120 Ω terminatormotstånd. Kortnumreringen ställs med DIP-omkopplare och kortet är plug and play. Drivrutiner finns för Windows XP, 7, 8 och 10, med SDK-stöd för VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 och C# 2008.AnvändningsområdenStyrning och övervakning av intelligenta enheter, sensorer och aktuatorer i CAN-nätverkÖvervaknings- och styrsystem som integrerar olika kommunikationsenheter

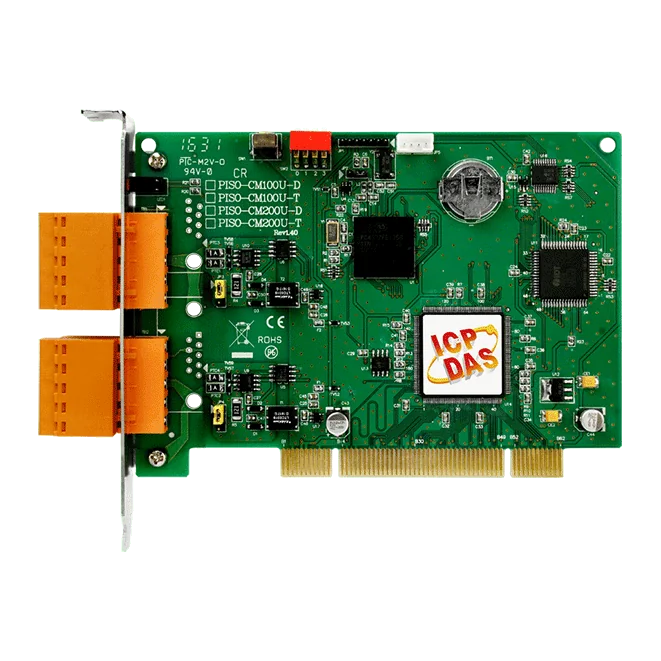

PISO-CM200U-T CR är ett CAN-gränssnittskort med två kanaler för universella PCI-platser. Det passar ingenjörer som behöver en PC-baserad CAN-nod som hanterar meddelandetrafik oberoende av värddatorn, med prioriterade CAN-meddelanden i distribuerade styr- och sensor-/aktuatornätverk.Kortet använder en Bosch C_CAN-kontroller med NXP 82C250-transceivrar och stöder både CAN 2.0A och CAN 2.0B. En inbyggd 32-bitars mikroprocessor utför meddelandefiltrering, förbehandling och lagring med tidsstämpel, och kan även hantera realtidsöverföring. En dual-port-RAM-mekanism överför data mellan värdapplikationen och kortets firmware.Egna CAN-applikationer kan utvecklas med biblioteket PISO-CM200U, med SDK-alternativ för C#.Net, VB.Net och VC++.Net samt en drivrutin för Windows XP, 7, 8.1 och 10 i 32- och 64-bitarsversioner. Kortet är galvaniskt isolerat, har en brygglåst 120 Ω-terminator och ett DIP-omkopplarinställt kortnummer.Två CAN-portar för drift mellan 10 k och 1 M bit/sAnvändningsområdenÖvervakning och styrning av sensorer och aktuatorer på CAN-nätverkEgna CAN-bus-applikationer utvecklade på en Windows-PC med biblioteket PISO-CM200UIndustriella styr- och övervakningssystem som kräver ett PC-baserat CAN-gränssnitt

PEX-CM100-D är ett CAN-gränssnittskort med en kanal för PCI Express-platser, utrustat med en 9-stifts D-sub-kontakt. Det passar ingenjörer som behöver en dedikerad CAN-port med inbyggd processering, så att realtidshantering av ramar inte belastar värddatorn. Dess NXP SJA1000T-styrenhet stöder både CAN 2.0A och CAN 2.0B, med användardefinierade överföringshastigheter från 10 k till 1 M bit/s.Kortet levereras med inbyggd standardfirmware för kommunikation på CAN-porten, och användare kan ladda egen firmware för anpassad meddelandehantering. Ett övervakningsverktyg på PC-sidan underlättar felsökning av användarfirmware, och datautbytet med värdapplikationen sker via dual-port RAM. Fem cykliska sändningsset, tidsstämpling med minst ±1 ms precision och en inbyggd realtidsklocka stödjer tidskritisk loggning och schemaläggning.Hårdvarufunktioner inkluderar en jumperval av 120 Ω termineringsmotstånd, en DIP-omkopplare för inställning av kortnummer samt isolering på 3000 VDC för DC-till-DC och 2500 Vrms för optokopplaren. Kortet har ett PCI Express-bussgränssnitt och ett driftstemperaturområde på 0 ~ +60 °C.TillämpningarNätverksanslutning av intelligenta enheter, sensorer och aktuatorer inom ett system eller delsystemCAN-applikationer på PC som kräver förbehandling av CAN-dataströmmarCAN-system med hög bussbelastning där inga meddelanden får gå förlorade

PEX-CAN200i-D är ett aktivt CAN-kort för PCI Express-system som ger en dator två oberoende isolerade CAN-busskanaler via en 9-polig D-sub-kontakt. Det passar ingenjörer som behöver ett kostnadseffektivt sätt att lägga till CAN-anslutning till en värddator för styr- och övervakningsuppgifter.Kortet använder en NXP SJA1000T CAN-kontroller som körs på en 16 MHz-klocka, med en 82C250-transceiver. Kontrollern hanterar bussarbitrering, felupptäckt med automatisk korrigering och omsändning. CAN-minnet är direktmappat, och en jumper väljer ett 120 Ω termineringsmotstånd på kortet.Drivrutiner levereras för Windows och Linux, med stöd för LabVIEW, DASYLab och InduSoft. Demonstrationskod finns för VB, VC++, Delphi och BC++, och SDK:n omfattar VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net och VB.Net.AnvändningsområdenStyrning och övervakning av CAN-bussnätverkIntegrering av olika kommunikationsenheter i industriella styrsystem
