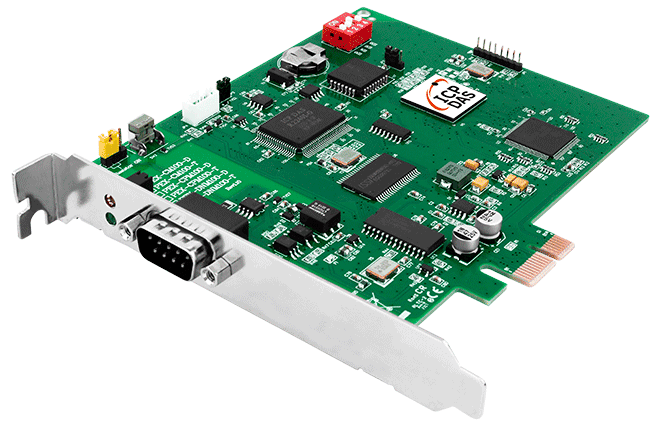

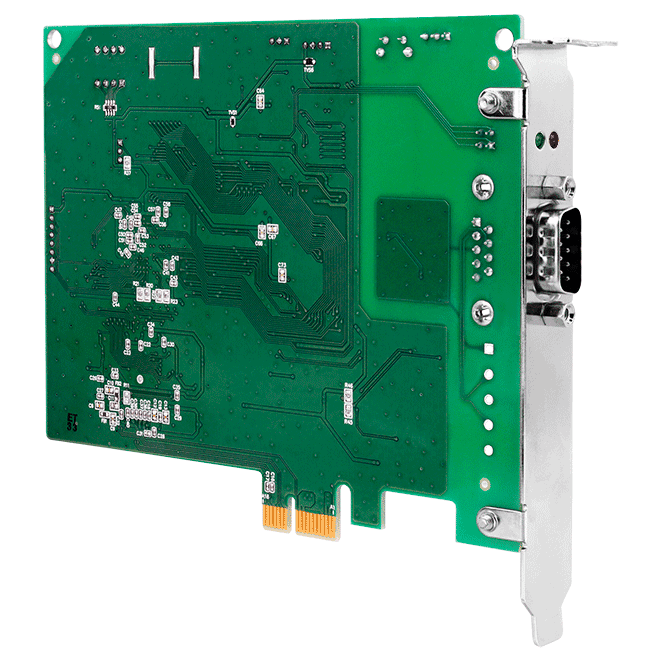

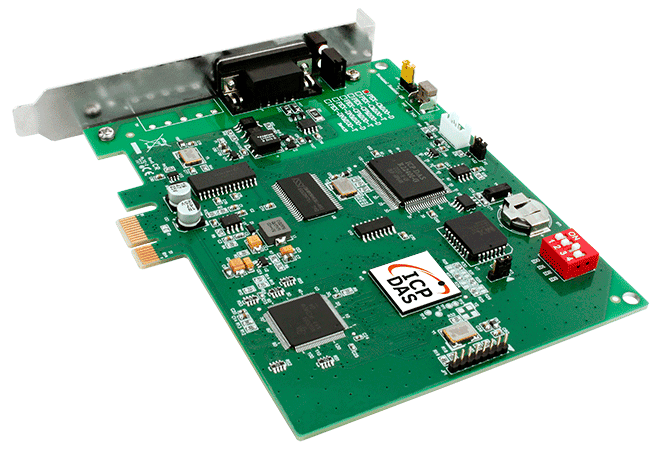

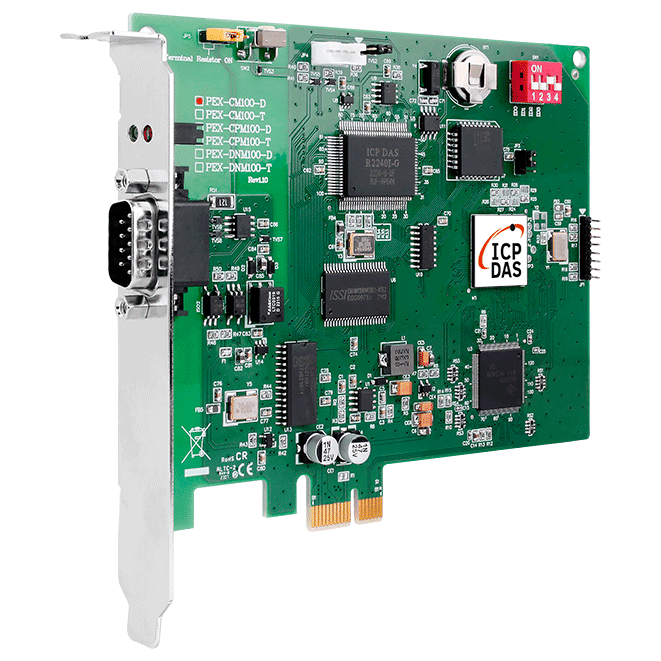

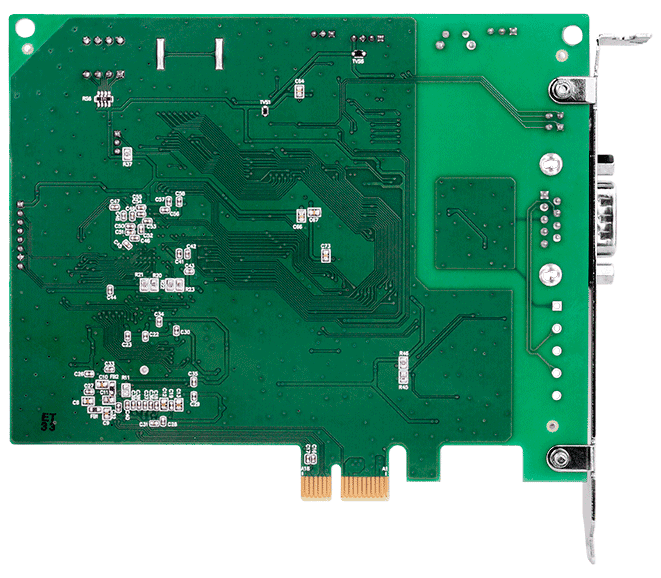

PEX-CM100-D PCI Express programmerbart CAN-kort, 1 port, 9-stifts D-sub
Programmerbart CAN-kort med en port för PCI Express-platser, med inbyggd 16-bitars mikrokontroller som filtrerar, förbehandlar och tidsstämplar CAN-trafik för att avlasta värddatorn.
- Enkel CAN-port med NXP SJA1000T-styrenhet på 16 MHz-klocka
- Stöder CAN 2.0A och CAN 2.0B med användardefinierade överföringshastigheter från 10 k ~ 1 M bit/s
- Inbyggd standardfirmware, med möjlighet att köra användardefinierad firmware
- Fem set för cyklisk sändning och tidsstämpling med minst ±1 ms precision
- Jumper för 120 Ω termineringsmotstånd och DIP-omkopplare för val av kortnummer
- Kommunikation via dual-port RAM med 3000 VDC DC-till-DC-isolering och 2500 Vrms optokopplarisolering
4 994,99 kr per st.
| 1-9 st. | 4 994,99 kr | |
|---|---|---|
| 10-30 st. | 4 742,50 kr | −5 % |
| 31+ st. | 4 490,00 kr | −10 % |
Produktinformation "PEX-CM100-D PCI Express programmerbart CAN-kort, 1 port, 9-stifts D-sub"
PEX-CM100-D är ett CAN-gränssnittskort med en kanal för PCI Express-platser, utrustat med en 9-stifts D-sub-kontakt. Det passar ingenjörer som behöver en dedikerad CAN-port med inbyggd processering, så att realtidshantering av ramar inte belastar värddatorn. Dess NXP SJA1000T-styrenhet stöder både CAN 2.0A och CAN 2.0B, med användardefinierade överföringshastigheter från 10 k till 1 M bit/s.
Kortet levereras med inbyggd standardfirmware för kommunikation på CAN-porten, och användare kan ladda egen firmware för anpassad meddelandehantering. Ett övervakningsverktyg på PC-sidan underlättar felsökning av användarfirmware, och datautbytet med värdapplikationen sker via dual-port RAM. Fem cykliska sändningsset, tidsstämpling med minst ±1 ms precision och en inbyggd realtidsklocka stödjer tidskritisk loggning och schemaläggning.
Hårdvarufunktioner inkluderar en jumperval av 120 Ω termineringsmotstånd, en DIP-omkopplare för inställning av kortnummer samt isolering på 3000 VDC för DC-till-DC och 2500 Vrms för optokopplaren. Kortet har ett PCI Express-bussgränssnitt och ett driftstemperaturområde på 0 ~ +60 °C.
Tillämpningar
- Nätverksanslutning av intelligenta enheter, sensorer och aktuatorer inom ett system eller delsystem
- CAN-applikationer på PC som kräver förbehandling av CAN-dataströmmar
- CAN-system med hög bussbelastning där inga meddelanden får gå förlorade
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Gränssnitt: | PCI Express |
| Portar: | 1 |
| Produkttyp: | PCI Express CAN-kort |
| Protokoll: | CAN 2.0A/2.0B |
| Isolation: | 3000 VDC / 2500 Vrms |
Specifikationer
| Programvara | |
|---|---|
| Drivrutin | Windows XP/7/8/10 (32-bit/64-bit OS), InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C# 2008 |
| CPU-modul | |
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NVRAM | 31 byte (batteribackup, data giltig i upp till 10 år) |
| SRAM | 512 KB |
| Realtidsklocka | Ja |
| LED-indikatorer | |
| Status | 1 x CAN-status 1 x Driftläge |
| PC-buss | |
| Typ | PCI Express-buss |
| Kortnummer | Via DIP-omkopplare |
| CAN | |
| Styrenhet | NXP SJA1000T med 16 MHz klocka |
| Portar | 1 |
| Baudhastighet | 10 k ~ 1 Mbit/s |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Jumper för 120 Ω terminalmotstånd |
| Ström | |
| Förbrukning | 300 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 133 x 22 x 98 (W x L x H) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

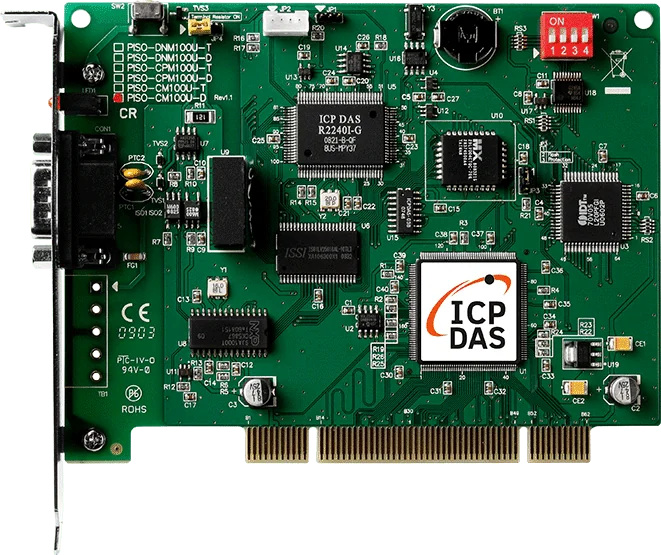

PISO-CM100U-D är ett programmerbart CAN-gränssnittskort med en port för Universal PCI-platser, lämpligt för ingenjörer som behöver CAN 2.0A- och 2.0B-anslutning i en PC. En inbyggd 80186-mikroprocessor som arbetar med 80 MHz kan filtrera, förbehandla och tidsstämpla CAN-meddelanden och skicka dem i realtid, vilket minskar belastningen på värd-PC:n.Kortet kombinerar en NXP SJA1000T CAN-styrenhet med en 82C250-transceiver och använder dual-port-RAM för kommunikation med värddatorn. En realtidsklocka är monterad och kortnumret ställs in med en DIP-omkopplare. Drivrutiner finns för Windows XP, 7, 8 och 10 (32-bitars och 64-bitars), med SDK:er för VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 och C# 2008. Produkten är certifierad enligt CE, UKCA, FCC, RoHS och WEEE.Egna CAN-applikationer kan utvecklas med biblioteket PISO-CM100U, där data utbyts mellan applikationen och kortets firmware via minnesmappning. En brygga väljer 120 Ω-termineringsmotståndet, och isoleringen är dimensionerad för 3000 VDC för DC-till-DC och 2500 Vrms för fotokopplaren.AnvändningsområdenStyr- och övervakningssystem inom olika branscherDatainsamling och meddelandelogg för CAN-nätverk på en PCAvlastning av förbehandling av CAN-dataströmmar från värdapplikationer

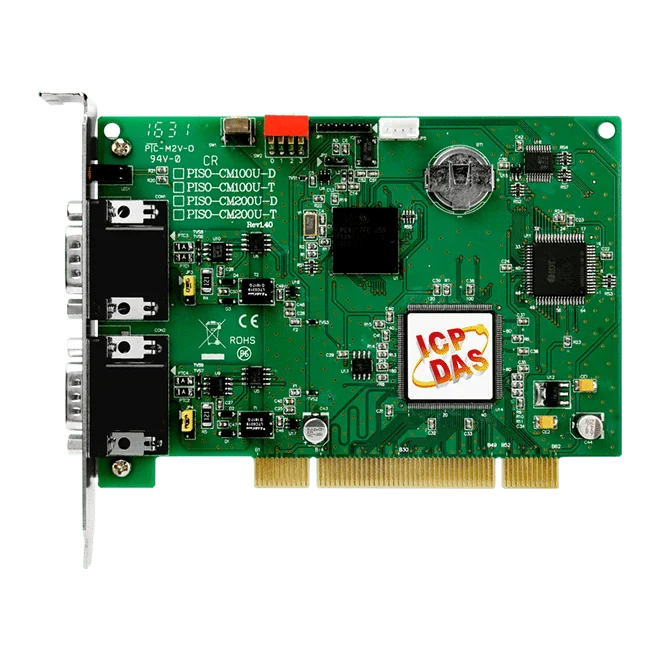

PISO-CM200U-D CR är ett universellt PCI-kort som lägger till två CAN-kanaler i en Windows-dator, med en 9-polig D-sub-kontakt. Det passar ingenjörer som behöver ett PC-baserat CAN-gränssnitt där meddelandehanteringen sker på kortet i stället för i värdsystemet.Den inbyggda 32-bitars mikroprocessorn filtrerar och förbehandlar CAN-meddelanden, lagrar dem med tidsstämpel och hanterar sändning i realtid. Kortet använder en NXP 82C250-transceiver och en Bosch C_CAN-kontroller, stöder både CAN 2.0A och CAN 2.0B och har en sänd- och mottagningsbuffert för upp till 256 CAN-meddelanden.Egna CAN-bus-applikationer kan utvecklas med biblioteket PISO-CM200U.Data utbyts mellan applikationen och CAN-firmwaren via minnesmappning.Drivrutiner och SDK-stöd anges för Windows XP, 7, 8.1 och 10 (32-bitars och 64-bitars), med C#.Net, VB.Net och VC++.Net.AnvändningsområdenStyr- och övervakningsnät byggda på CAN-busEgna CAN-bus-applikationer utvecklade med biblioteket PISO-CM200U
