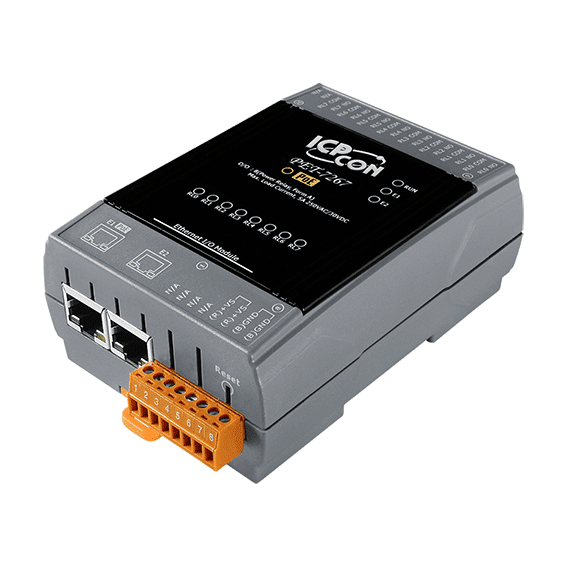

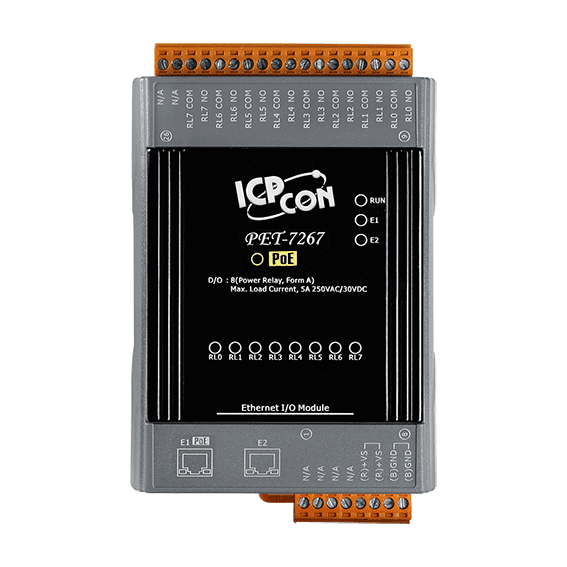

PET-7267 PoE Ethernet I/O-modul, 8-kanals reläutgång för effektrelän (Form A)

ET-7067 CR är en DIN-skensmonterad Ethernet I/O-modul som ger ingenjörer åtta effektreläutgångar av typ A (SPST NO), var och en märkt för 5 A vid 250 VAC eller 24 VDC för resistiva laster. Den är avsedd för kopplingsuppgifter inom bygg-, fabriks- och maskinautomation där styrenheten kommunicerar med modulen via Modbus TCP eller Modbus UDP.Varje relä har ett eget programmerbart värde för strömpåslag och ett säkert värde, så att utgångarna kan ställas i ett definierat läge vid start och vid kommunikationsfel. I/O-sidan är optiskt isolerad till 3000 VDC för skydd mot övergående överspänning, och modulen kan användas där farliga spänningar förekommer. Observera att det inte finns någon kanal-till-kanal-isolering mellan reläerna.Modulen matas från en skruvplint för +10 ~ +30 VDC med skydd mot omvänd polaritet, och den har en inbyggd webbserver med webb-HMI, åtkomstkontroll med ID, lösenord och IP-filter, samt dubbla watchdogs för modul och kommunikation. Den är avsedd för drift vid -25 ~ +75 °C.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

Med ET-7267 CR kopplas laster via åtta effektreläer av typ form A (SPST NO), där varje kanal klarar 5 A vid 250 VAC/24 VDC för resistiva laster. Reläernas tider för aktivering och frånslag är högst 10 ms respektive 5 ms, och modulen konfigureras via Ethernet med Modbus TCP eller Modbus UDP.En inbyggd 2-portars Ethernet-switch med LAN-bypass gör att modulen kan kopplas i kedja längs nätverket, vilket förenklar kabeldragningen i distribuerade installationer. Den inbyggda webbservern och Web HMI ger åtkomst via webbläsare, och åtkomstkontrollen sker med ID, lösenord och IP-filtrering.Startvärde och säkert värde för varje relä kan programmeras, och I/O är optiskt isolerad till 3000 VDC. Eftersom det inte finns någon isolering mellan kanalerna är modulen lämplig för applikationer där farliga spänningar förekommer, under förutsättning att kopplingen planeras därefter. Dubbla watchdogs övervakar både modulen och kommunikationen.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

PET-7067 CR är en PoE-driven Ethernet I/O-modul som kopplar laster via åtta reläer av typ Form A (SPST NO) för effekt. Varje relä är märkt för 5 A vid 250 VAC eller 24 VDC vid resistiva laster, vilket gör modulen lämplig för att driva utrustning med högre ström direkt från en nätverksstyrd utgång.Kommunikationen sker över en 10/100 Base-TX RJ-45-port med Modbus TCP eller Modbus UDP. En inbyggd webbserver och webb-HMI gör det möjligt att konfigurera och övervaka modulen från en webbläsare, och åtkomstkontroll via ID, lösenord och IP-filter hjälper till att begränsa vem som kan ändra inställningarna. Den dubbla watchdogen (modul och kommunikation, båda programmerbara) stödjer återhämtning vid fel.Reläernas startvärden och säkerhetsvärden är programmerbara, så att utgångarna kan sättas i ett definierat läge vid uppstart eller vid bortfall av kommunikation. I/O är isolerat med 3000 VDC, men reläkanalerna är inte isolerade från varandra. Modulen är avsedd för byggnads-, fabriks- och maskinautomation, fjärrunderhåll och diagnostik samt testutrustning.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

PET-7260 CR är en PoE-driven Ethernet I/O-modul som kombinerar sex digitala ingångar för våtkontakt med sex effektreläer av typ Form A. Varje ingång kan användas som en 32-bitars räknare, vilket gör enheten lämplig för pulsräkning och statusövervakning över Modbus TCP eller Modbus UDP.Den integrerade 2-portars 10/100 Base-TX-switchen med LAN-bypass gör att modulen kan kopplas i kedja längs en nätverksledning. Reläernas startvärden och säkra värden är programmerbara, och I/O är optiskt isolerade till 3000 VDC för skydd mot transienta överspänningar, även om ingångskanalerna inte är isolerade från varandra.Varje relä är klassat för 5 A @ 250 VAC/24 VDC vid resistiv last. Vid kopplning av induktiva laster bör en frihjulsdiod användas för likströmslaster eller en metalloxidvaristor för växelströmslaster, för att skydda reläkontakterna och förlänga reläernas livslängd.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
