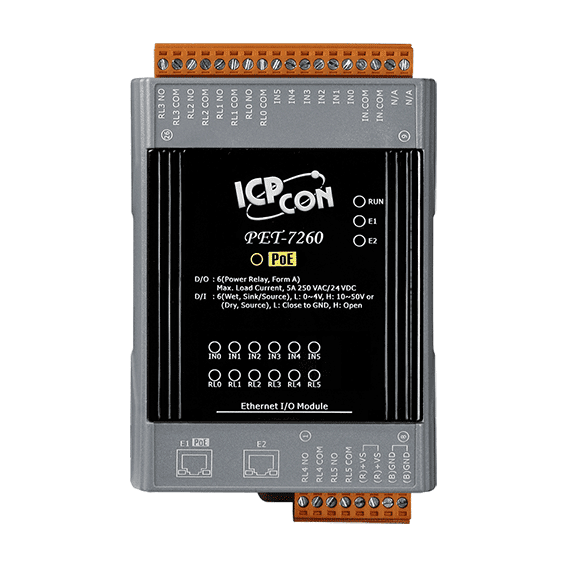

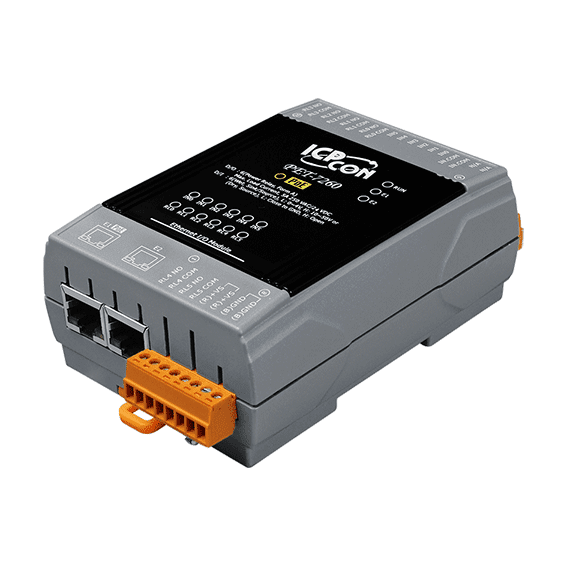

PET-7260 PoE Ethernet I/O-modul, 6 DI-kanaler och 6 effektreläer
PoE Ethernet I/O-modul med 6 digitala ingångar för våtkontakt (32-bitars räknarfunktion), 6 effektreläer Form A och en 2-portars switch för kedjekoppling, med stöd för Modbus TCP och Modbus UDP.
- Sex digitala ingångskanaler för våtkontakt (sink/source), där varje kanal kan användas som 32-bitars räknare med maxvärde 4 294 967 295 och en frekvens på 100 Hz
- Sex effektreläer av typ Form A (SPST NO) klassade för 5 A @ 250 VAC/24 VDC (resistiv last), med programmerbara startvärden och säkra värden
- 2-portars 10/100 Base-TX Ethernet-switch med LAN-bypass för kedjetopologi
- Matas via PoE (IEEE 802.3af, klass 1) eller via en skruvplint för +12 ~ +48 VDC
- Stöd för Modbus TCP och Modbus UDP med inbyggd webbserver och webb-HMI
- Dubbel watchdog (modul och kommunikation, programmerbar)
3 381,22 kr per st.
| 1-9 st. | 3 381,22 kr | |
|---|---|---|
| 10-30 st. | 3 216,55 kr | −5 % |
| 31+ st. | 3 040,91 kr | −10 % |
Produktinformation "PET-7260 PoE Ethernet I/O-modul, 6 DI-kanaler och 6 effektreläer"
PET-7260 CR är en PoE-driven Ethernet I/O-modul som kombinerar sex digitala ingångar för våtkontakt med sex effektreläer av typ Form A. Varje ingång kan användas som en 32-bitars räknare, vilket gör enheten lämplig för pulsräkning och statusövervakning över Modbus TCP eller Modbus UDP.
Den integrerade 2-portars 10/100 Base-TX-switchen med LAN-bypass gör att modulen kan kopplas i kedja längs en nätverksledning. Reläernas startvärden och säkra värden är programmerbara, och I/O är optiskt isolerade till 3000 VDC för skydd mot transienta överspänningar, även om ingångskanalerna inte är isolerade från varandra.
Varje relä är klassat för 5 A @ 250 VAC/24 VDC vid resistiv last. Vid kopplning av induktiva laster bör en frihjulsdiod användas för likströmslaster eller en metalloxidvaristor för växelströmslaster, för att skydda reläkontakterna och förlänga reläernas livslängd.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Digitala ingångar: | 6 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | Ethernet |
| Montering: | DIN-skena |
| Portar: | 2 |
| Produkttyp: | Ethernet I/O-modul |
| Protokoll: | Modbus TCP, Modbus UDP |
| Reläutgångar: | 6 |
| Strömingång: | +12 ~ +48 VDC, PoE |
| PoE: | Ja |
| Isolation: | 3000 VDC |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | I/O: 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O, PoE |
| Digital ingång/räknare | |
| Kanaler | 6 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +10 ~ +50 VDC |
| Spänningsnivå för FRÅN | +4 VDC (max.) |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 100 Hz |
| Min. pulsbredd | 5 ms |
| Ingångsimpedans | 10 kΩ |
| Överspänningsskydd | +70 VDC |
| Reläutgång | |
| Kanaler | 6 |
| Typ | Effektrelä, Form A (SPST N.O.) |
| Kontaktbelastning | 5 A vid 250 VAC/24 VDC (resistiv last) |
| Driftstid | 10 ms (max.) |
| Frigöringstid | 5 ms (max.) |
| Elektrisk uthållighet | 10^5 cykler |
| Mekanisk livslängd | 2 × 10^7 ops. |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-TX, switchportar |
| PoE | Ja |
| LAN-bypass | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 3,8 W (max.) |
| Strömförsörjs från PoE | IEEE 802.3af, Klass1 |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter
PET-7260A kombinerar Ethernet-nätverk, digital ingångsräkning och effektreläkoppling i en DIN-skenmonterad modul. Den inbyggda webbservern och Web HMI gör det möjligt att konfigurera modulen från en webbläsare, och den kan styras på distans via Modbus TCP eller Modbus UDP, vilket gör den enkel att integrera med HMI-, SCADA-, PLC- och övriga industriella styrsystem.De två inbyggda 10/100 Base-TX-switchportarna, med LAN-bypass, gör det möjligt att koppla moduler i kedja eller utöka nätverket längs Ethernet-linjen utan extern switch. Modulen kan matas antingen med IEEE 802.3af Power-over-Ethernet (Klass 1) över en kopparkabel eller från en plintanslutning på +12 ~ +48 VDC.De sex torra eller våta kontaktingångarna kan användas som räknare, och de sex effektreläerna av typ Form A är märkta för 5 A @ 250 VAC/24 VDC vid resistiv last. Dubbla watchdog-funktioner, I/O-parkoppling och 3000 VDC I/O-isolering ger tillförlitlig drift i styrskåp.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
The ET-7260A CR är en Ethernet I/O-modul för fjärrövervakning och omkoppling i distribuerade styrnät. Sex digitala ingångs-/räkarkanaler och sex effektreläutgångar av typ Form A är inbyggda, så att en enda enhet kan läsa av givarkontakter och koppla laster utan ett extra I/O-steg.Varje modul kör en inbyggd webbserver med webb-HMI för konfigurering och stöder både Modbus TCP och Modbus UDP. Detta gör att den kan integreras med HMI-, SCADA-, PLC- och andra industriella styrsystem. Åtkomststyrningen sker med ID, lösenord och IP-filtrering, och kommunikationssäkerhet ingår som en listad funktion.De två RJ-45-portarna bildar en Ethernet-switch med LAN-bypass, så att enheter kan kopplas i serie längs en linje utan en separat switch. Dubbla watchdogs, I/O-parkoppling samt programmerbara start- och säkerhetsvärden för reläerna stödjer robust drift. Modulen monteras på DIN-skena och accepterar +12 ~ +48 VDC.HmmAnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
ET-7260 CR är en DIN-skensmonterad Ethernet I/O-modul som kombinerar sex digitala ingångar för våtkontakt med sex reläer av typ form A för effekt. Varje ingång kan konfigureras som en 32-bitars räknare, vilket passar pulsräkning och statusövervakning på distribuerade maskiner och skåp.Den inbyggda 2-portars 10/100 Base-TX-switchen med LAN-bypass gör det möjligt att koppla moduler i serie längs en nätverksledning. Kommunikationen sker via Modbus TCP eller Modbus UDP, och en inbyggd webbserver och webb-HMI stödjer konfiguration och övervakning. Dubbla watchdogs samt programmerbara start- och säkerhetsvärden för reläerna hjälper modulen att reagera förutsägbart vid fel.Isoleringen är 1500 VDC för Ethernet och 3000 VDC för I/O, men ingångskanalerna är inte isolerade från varandra. Vid kopplning av induktiva laster bör en frihjulsdiod användas för DC-laster eller en metalloxidvaristor för AC-laster för att skydda reläkontakterna.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

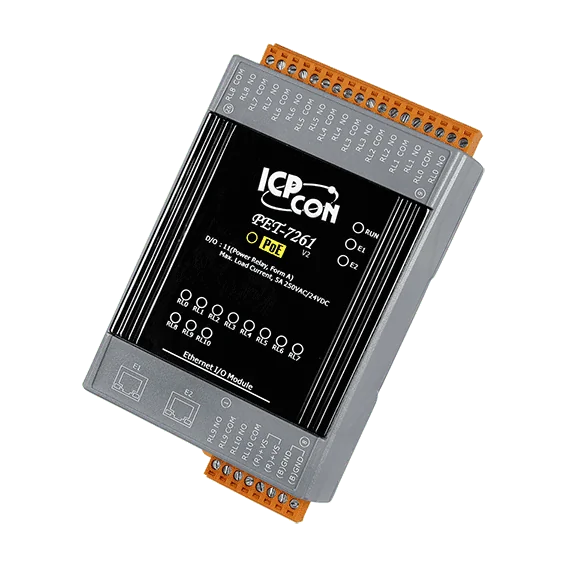

Den PET-7261 CR är en PoE Ethernet I/O-modul som kopplar 11 effektreläer av typ form A (SPST N.O.) via Modbus TCP eller Modbus UDP. Varje relä är dimensionerat för 5 A vid 250 VAC eller 24 VDC för resistiva laster, vilket gör modulen lämplig för kopplingsuppgifter inom byggnads-, fabriks- och maskinautomation utan ett extra gränssnittslager.Reläutgångarna är optiskt isolerade med skydd mot transienta överspänningar på 3000 VDC. Kanalerna är inte isolerade från varandra, så modulen passar bäst där reläkanalerna delar en gemensam referens. Power-on-värdet och säkerhetsvärdet för varje relä är programmerbara, vilket gör det möjligt att definiera ett känt utgångsläge vid uppstart och vid bortfall av kommunikationen. Modulen är avsedd för användning där farliga spänningar förekommer.En inbyggd 2-portars 10/100 Base-TX-switch med LAN-bypass stödjer daisy-chain-kabling, och modulen kan matas antingen via PoE (IEEE 802.3af, Klass 1) eller från en plintklämma för +12 ~ +48 VDC. Konfigurering sker via den inbyggda webbservern, och produkten är certifierad enligt CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
