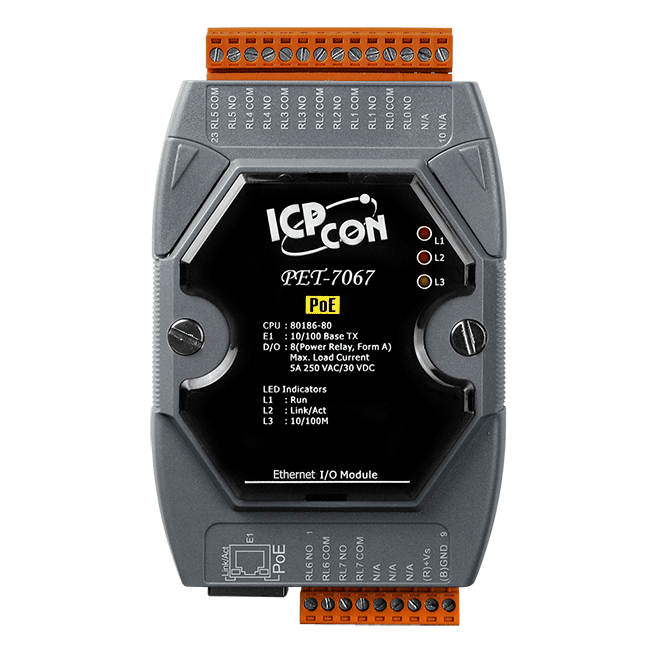

PET-7067 PoE Ethernet I/O-modul, 8-kanaligt effektrelä
Ethernet I/O-modul med åtta reläutgångar av typ Form A för effekt, matning via PoE eller 12 till 48 VDC och stöd för Modbus TCP och Modbus UDP, för montage på DIN-skena.
- Åtta reläutgångar av typ Form A (SPST NO) för effekt, märkta 5 A @ 250 VAC/24 VDC, resistiv last
- Modbus TCP och Modbus UDP över en 10/100 Base-TX RJ-45 Ethernet-port
- Power over Ethernet (IEEE 802.3af) eller matning via plintblock på +12 till +48 VDC
- Programmerbara startvärden och säkerhetsvärden för reläerna
- Inbyggd webbserver och webb-HMI
- Dubbel watchdog för modul och kommunikation, programmerbar
2 832,32 kr per st.
| 1-9 st. | 2 832,32 kr | |
|---|---|---|
| 10-30 st. | 2 689,61 kr | −5 % |
| 31+ st. | 2 546,90 kr | −10 % |
Produktinformation "PET-7067 PoE Ethernet I/O-modul, 8-kanaligt effektrelä"
PET-7067 CR är en PoE-driven Ethernet I/O-modul som kopplar laster via åtta reläer av typ Form A (SPST NO) för effekt. Varje relä är märkt för 5 A vid 250 VAC eller 24 VDC vid resistiva laster, vilket gör modulen lämplig för att driva utrustning med högre ström direkt från en nätverksstyrd utgång.
Kommunikationen sker över en 10/100 Base-TX RJ-45-port med Modbus TCP eller Modbus UDP. En inbyggd webbserver och webb-HMI gör det möjligt att konfigurera och övervaka modulen från en webbläsare, och åtkomstkontroll via ID, lösenord och IP-filter hjälper till att begränsa vem som kan ändra inställningarna. Den dubbla watchdogen (modul och kommunikation, båda programmerbara) stödjer återhämtning vid fel.
Reläernas startvärden och säkerhetsvärden är programmerbara, så att utgångarna kan sättas i ett definierat läge vid uppstart eller vid bortfall av kommunikation. I/O är isolerat med 3000 VDC, men reläkanalerna är inte isolerade från varandra. Modulen är avsedd för byggnads-, fabriks- och maskinautomation, fjärrunderhåll och diagnostik samt testutrustning.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | Ethernet |
| Montering: | DIN-skena |
| Portar: | 1 x RJ-45 |
| Produkttyp: | Ethernet I/O-modul |
| Protokoll: | Modbus TCP, Modbus UDP |
| Reläutgångar: | 8 |
| Strömingång: | PoE (IEEE 802.3af) eller +12 ~ +48 VDC |
| PoE: | Ja |
| Isolation: | 3000 VDC |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | I/O: 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±2 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, PoE |
| Reläutgång | |
| Kanaler | 8 |
| Typ | Effektrelä, Form A (SPST N.O.) |
| Kontaktbelastning | 5 A vid 250 VAC/24 VDC (resistiv last) |
| Driftstid | 10 ms (max.) |
| Frigöringstid | 5 ms (max.) |
| Elektrisk uthållighet | 10^5 cykler |
| Mekanisk livslängd | 2 × 10^7 ops. |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| PoE | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 3,3 W (max.) |
| Strömförsörjs från PoE | IEEE 802.3af |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

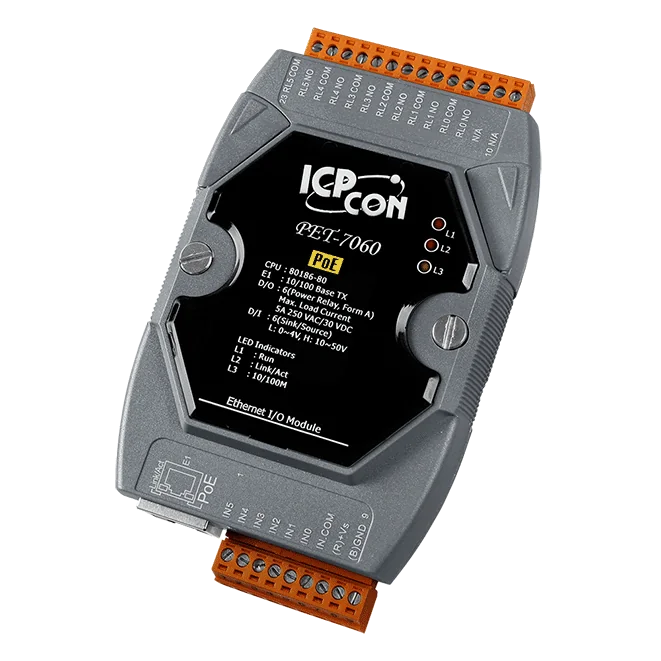

PET-7060 CR är en PoE Ethernet I/O-modul som kombinerar sex digitala ingångar för våta kontakter med sex effektreläer av typ form A i en enhet för DIN-skena. Varje ingångskanal kan användas som en 32-bitars räknare, och reläernas startvärden och säkerhetsvärden är programmerbara, vilket passar fjärrkoppling och övervakning i byggnads-, fabriks- och maskinautomation.Modulen stöder Modbus TCP och Modbus UDP och har en inbyggd webbserver och webb-HMI för konfiguration och statusvisning. Den dubbla watchdog-funktionen och I/O-parkopplingen bidrar till att hålla ett definierat beteende vid kommunikationsfel. I/O:t är optiskt isolerat för 3000 VDC transient överspänningsskydd, men kanalerna är inte isolerade från varandra.Vid kopplning av induktiva laster bör en frihjulsdiod användas för DC-laster eller en metalloxidvaristor för AC-laster. Utan detta skydd kan energin som lagras i lasten skada reläkontakterna och kraftigt förkorta reläets livslängd.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

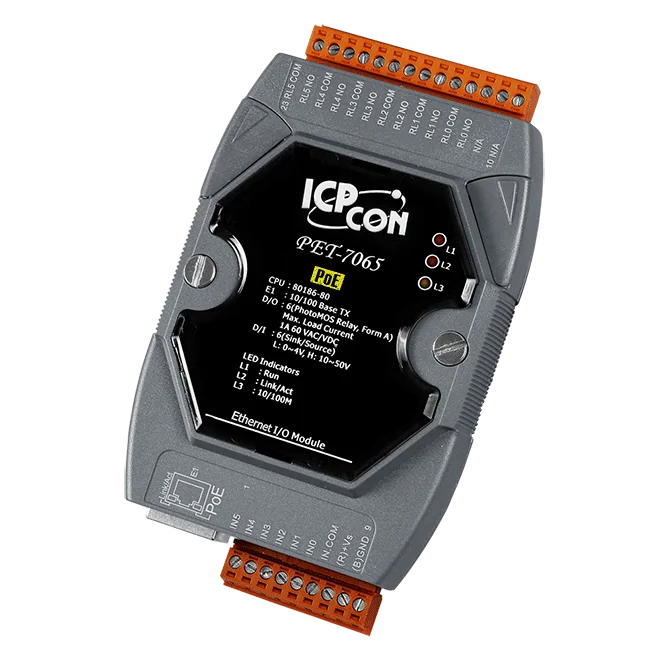

PET-7065 CR kombinerar sex digitala ingångar för våtkontakt med sex PhotoMOS-reläutgångar av typ A i en enda Ethernet-modul. Varje ingång kan dessutom användas som 32-bitars räknare, vilket gör den lämplig för pulsräkning och statusövervakning vid sidan av omkopplingsfunktioner. Strömförsörjning kan ske via PoE (IEEE 802.3af) eller från en plintlist, vilket förenklar installationen där en enda nätverkskabel är att föredra.Kommunikationen sker via Modbus TCP och Modbus UDP, med en inbyggd webbserver och Web HMI för konfiguration och övervakning. Modulen erbjuder dubbla watchdogs, I/O-parkoppling och kommunikationssäkerhet med åtkomstkontroll via ID, lösenord och IP-filter. Optisk isolering på 3000 VDC för I/O tillhandahålls, men kanalerna är inte isolerade från varandra.Reläernas startvärden och säkra värden är programmerbara, vilket möjliggör ett definierat utgångsläge efter uppstart eller vid ett kommunikationsfel. Modulen är klassad för ett driftområde på -25 ~ +75 °C och är avsedd för montering på DIN-skena inom byggnads-, fabriks- och maskinautomation samt för fjärrunderhåll och testutrustning.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnosTestutrustning

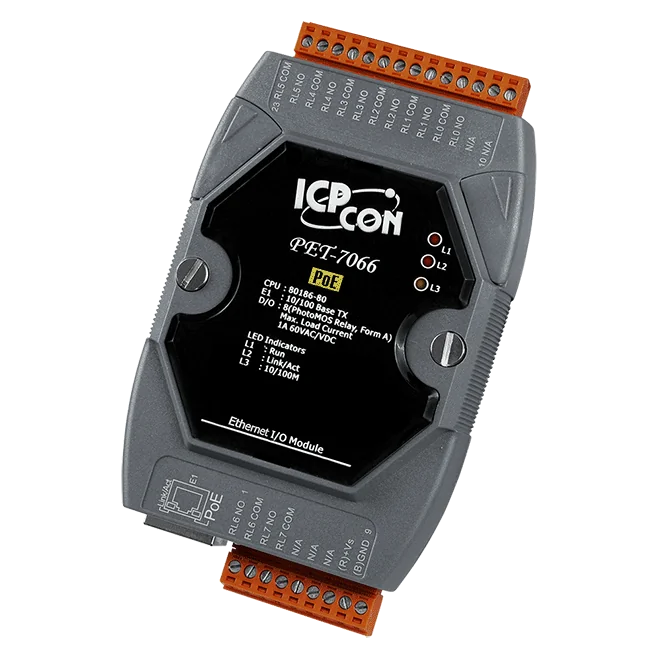

PET-7066 CR är en PoE-driven Ethernet I/O-modul som kopplar åtta reläutgångar av typ A med PhotoMOS över Modbus TCP eller Modbus UDP. Varje relä kan programmeras för sitt läge vid start och säkert läge, så att utgångarna kan föras till ett definierat tillstånd när modulen startar eller när kommunikationen bryts.Optisk isolering på 3000 VDC skiljer I/O-sidan från logiksidan, vilket passar tillämpningar där farliga spänningar förekommer. Observera att kanalerna inte är isolerade från varandra. Modulen har en inbyggd webbserver med Web HMI, dubbla watchdogs och I/O-parkoppling, och åtkomst kan begränsas med ID, lösenord och IP-filter.Brytförmågan beror på omgivningstemperaturen: 60 V/1,0 A från -25 till +40 °C, 60 V/0,8 A från +40 till +60 °C och 60 V/0,7 A från +60 till +75 °C. Enheten kan matas från PoE (IEEE 802.3af) eller från en plintanslutning på +12 ~ +48 VDC och monteras på DIN-skena.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

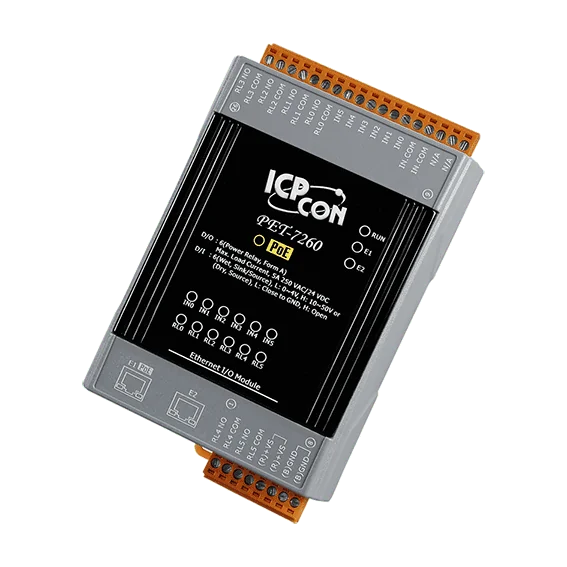

PET-7260 CR är en PoE-driven Ethernet I/O-modul som kombinerar sex digitala ingångar för våtkontakt med sex effektreläer av typ Form A. Varje ingång kan användas som en 32-bitars räknare, vilket gör enheten lämplig för pulsräkning och statusövervakning över Modbus TCP eller Modbus UDP.Den integrerade 2-portars 10/100 Base-TX-switchen med LAN-bypass gör att modulen kan kopplas i kedja längs en nätverksledning. Reläernas startvärden och säkra värden är programmerbara, och I/O är optiskt isolerade till 3000 VDC för skydd mot transienta överspänningar, även om ingångskanalerna inte är isolerade från varandra.Varje relä är klassat för 5 A @ 250 VAC/24 VDC vid resistiv last. Vid kopplning av induktiva laster bör en frihjulsdiod användas för likströmslaster eller en metalloxidvaristor för växelströmslaster, för att skydda reläkontakterna och förlänga reläernas livslängd.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
