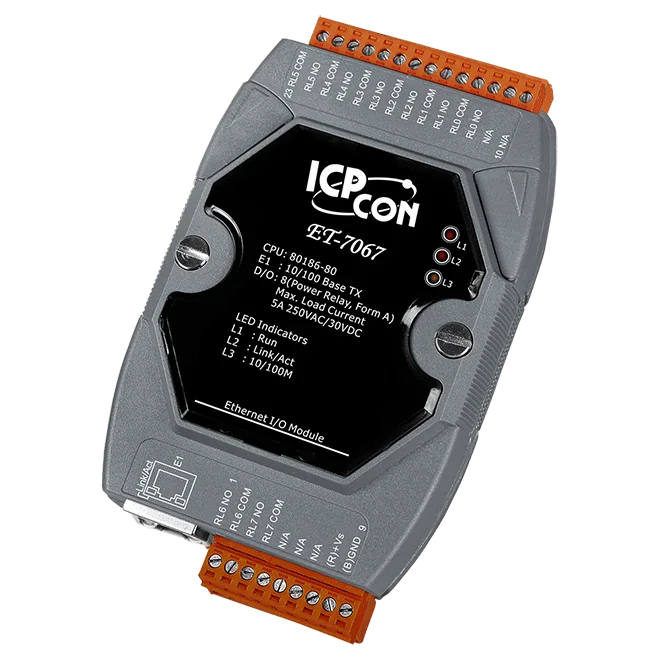

ET-7067 Ethernet I/O-modul, 8-kanals effektreläutgång, Modbus TCP
Ethernet I/O-modul med åtta effektreläutgångar av typ A, med stöd för Modbus TCP och Modbus UDP. Programmerbara värden för strömpåslag och säkert läge passar styrning av applikationer med farlig spänning.
- Åtta effektreläutgångar av typ A, 5 A vid 250 VAC/24 VDC (resistiv last)
- Stöd för protokollen Modbus TCP och Modbus UDP via en 10/100 Base-TX RJ-45-port
- Programmerbart värde för strömpåslag och säkert värde för varje relä
- Optisk isolering på 3000 VDC för I/O och 1500 VDC för Ethernet
- Dubbla watchdogs (modul och kommunikation, programmerbara)
- Inbyggd webbserver med webb-HMI och åtkomstkontroll via ID, lösenord och IP-filter
2 342,89 kr per st.
| 1-9 st. | 2 342,89 kr | |
|---|---|---|
| 10-30 st. | 2 276,90 kr | −3 % |
| 31+ st. | 2 221,90 kr | −5 % |
Produktinformation "ET-7067 Ethernet I/O-modul, 8-kanals effektreläutgång, Modbus TCP"
ET-7067 CR är en DIN-skensmonterad Ethernet I/O-modul som ger ingenjörer åtta effektreläutgångar av typ A (SPST NO), var och en märkt för 5 A vid 250 VAC eller 24 VDC för resistiva laster. Den är avsedd för kopplingsuppgifter inom bygg-, fabriks- och maskinautomation där styrenheten kommunicerar med modulen via Modbus TCP eller Modbus UDP.
Varje relä har ett eget programmerbart värde för strömpåslag och ett säkert värde, så att utgångarna kan ställas i ett definierat läge vid start och vid kommunikationsfel. I/O-sidan är optiskt isolerad till 3000 VDC för skydd mot övergående överspänning, och modulen kan användas där farliga spänningar förekommer. Observera att det inte finns någon kanal-till-kanal-isolering mellan reläerna.
Modulen matas från en skruvplint för +10 ~ +30 VDC med skydd mot omvänd polaritet, och den har en inbyggd webbserver med webb-HMI, åtkomstkontroll med ID, lösenord och IP-filter, samt dubbla watchdogs för modul och kommunikation. Den är avsedd för drift vid -25 ~ +75 °C.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Relay outputs: | 8 |
| Isolation: | 3000 VDC (I/O) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±2 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Reläutgång | |
| Kanaler | 8 |
| Typ | Effektrelä, Form A (SPST N.O.) |
| Kontaktbelastning | 5 A vid 250 VAC/24 VDC (resistiv last) |
| Driftstid | 10 ms (max.) |
| Frigöringstid | 5 ms (max.) |
| Elektrisk uthållighet | 10^5 cykler |
| Mekanisk livslängd | 2 × 10^7 ops. |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 3,4 W (max.) |
| Strömförsörjs från plintblock | +10 ~ +30 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
