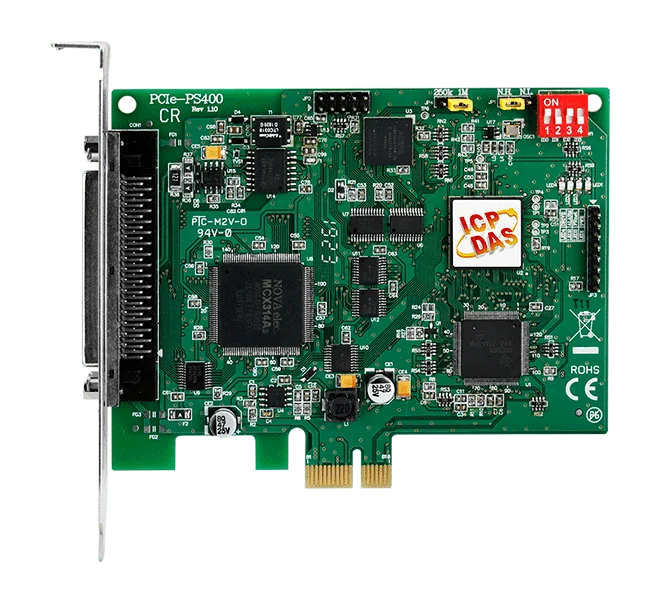

PCIe-PS400 PCI Express rörelsestyrkort med 4 axlar

SCSI-II 68-pin-kabel, 1,5 m (för höghastighetsrörelsetillämpningar).

SCSI-II 68-stiftskabel, 3 m (för höghastighetsrörelsetillämpningar).

Den DN-8468DB CR är en plintkortsenhet för 4-axlig stegmotor- och servostyrning, avsedd att placeras mellan en 4-axlig rörelsestyrenhet från ICP DAS och en Delta ASDA-A servoförstärkare. Varje axel har egna grupper för pulskommando, encoderåterkoppling, referens-, närreferens- och ändlägesgivarsignaler samt en servoaktiveringsutgång, anslutna via skruvplintar för enkel kabeldragning.Ingenjörer väljer detta kort för att förenkla flertaxlig kabeldragning och skydda styrenheten. Höghastighetsoptokoppling isolerar gränssnittssignalerna, och plintkontakterna kan bytas mellan axlar för att ändra axeltilldelningen utan omkoppling av kablar. En inbyggd strömmodul accepterar ett brett ingångsområde på 20 ~ 26 VDC och levererar de spänningar som kortets egna kretsar behöver.Statuslysdioder för spänning, referens och ändlägesgivare underlättar driftsättning och felsökning. Där styrenheten stöder FRnet finns även en FRnet-plint för höghastighets seriell I/O-expansion. Kortet är CE-, UKCA-, FCC-, RoHS- och WEEE-märkt.Användningsområden4-axlig stegmotor- eller servostyrningIntegration med Delta ASDA-A servoförstärkareFlertaxliga positioneringssystem byggda kring 4-axliga rörelsestyrenheter från ICP DAS

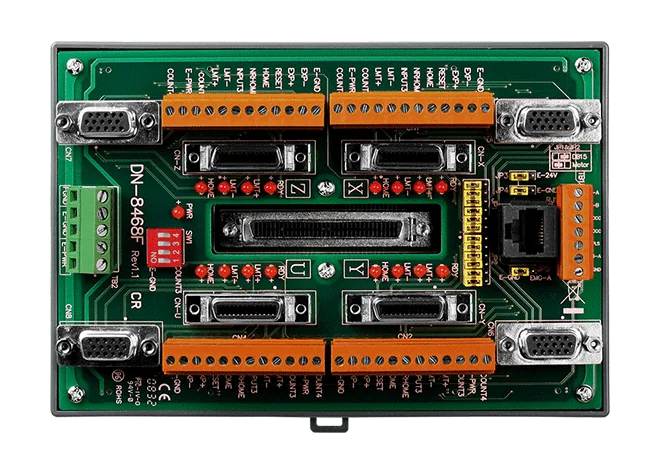

DN-8468FB är ett dotterkort för ICP DAS 4-axliga rörelsestyrenheter, konfigurerat för kopplingar till Fuji FALDIC-W servoförstärkare. Kortet stödjer stegmotorer eller servomotorer med pulsstyrning och är avsett att användas med styrenheterna I-8094, I-8094F, I-8094A, I-8094H och PISO-PS400.Varje av de fyra axlarna har en egen grupp av skruvplintar för pulsstyrningsledningar, encoderåterkoppling, referens-, närreferens- och ändlägesgivare samt en utgång för servoaktivering. Signalerna är optokopplat isolerade på kortet för att skydda styrenheten. Plintkontakterna kan bytas ut för att omdefiniera axlarna utan att man behöver koppla om.En inbyggd strömmodul accepterar en matning på 20 ~ 26 VDC och levererar de spänningar som kortets kretsar behöver, med en effektförbrukning på 12 W vid 24 VDC. Statuslysdioder visar matning samt tillstånden för referens- och ändlägesgivarna. En FRnet-plint finns för höghastighets seriell I/O-expansion där styrenheten stödjer FRnet. Kortet är märkt med CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenFyraxlig stegmotor- eller servostyrning med ICP DAS rörelsestyrenheterAnslutning av ICP DAS rörelsestyrenheter till Fuji FALDIC-W servoförstärkareSkruvplintkoppling av puls-, encoder- och ändlägessignaler för styrning av maskiner med flera axlar

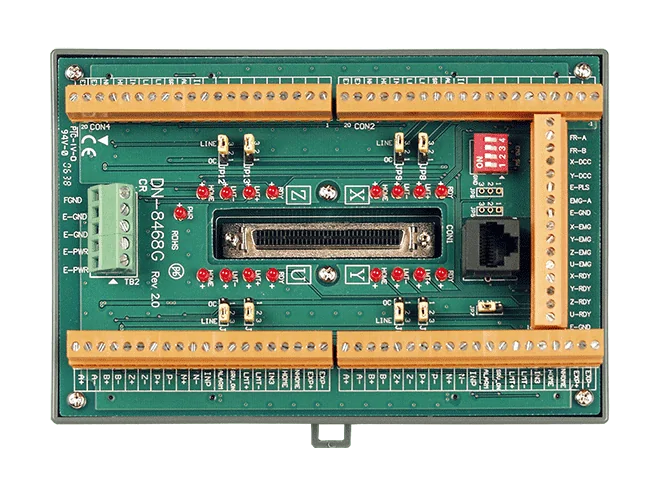

The DN-8468GB CR är ett generellt dotterkort som ansluter fyra stegmotor- eller servoaxlar till ICP DAS 4-axliga rörelsestyrenheter. Det omvandlar styrenhetens signaler till skruvterminalanslutningar, med höghastighetsfotokopplingsisolering för att skydda styrenheten från drivsidan.Var och en av de fyra axlarna har en egen grupp terminaler för pulskommandolinjer, encoderåterkoppling, referens-, nära-referens- och ändlägesgivare samt en servo-aktiveringsutgång. Kontakterna kan bytas mellan axlarna för att ändra axeltilldelningen utan omkoppling. En inbyggd strömmodul accepterar 20 ~ 26 VDC och försörjer kortets interna kretsar.Statuslysdioder visar matning samt status för referens- och ändlägesgivare. Där styrenheten stöder FRnet tillhandahåller kortet även en FRnet-terminal för höghastighetsseriell I/O-expansion. Lämpligt för ingenjörer som bygger generella rörelsesystem och behöver ett rent, isolerat gränssnitt mellan en 4-axlig styrenhet och deras drivenheter.TillämpningarFyraxlig stegmotorstyrningFyraxlig servostyrning med pulskommandodrivenheterRörelsesystem med generella motordrivenheterI/O-expansion för styrenhet via FRnet där det stöds

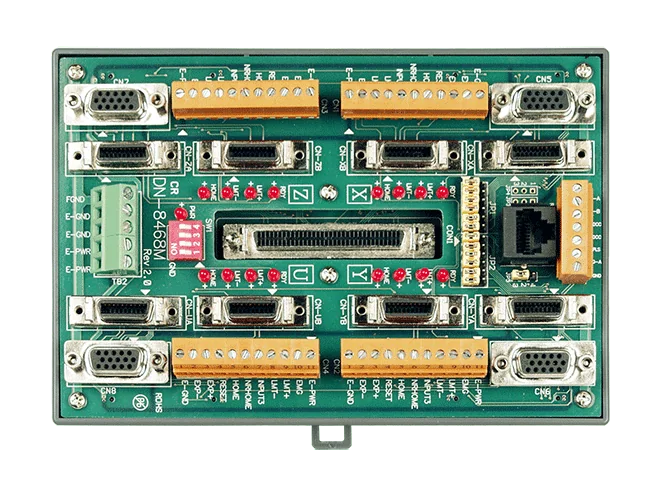

DN-8468MB CR är ett fyraxligt kopplingskort för styrning av steg- och servomotorer. Det monteras på ICP DAS 4-axliga rörelsestyrenheter som I-8094, I-8094F, I-8094A, I-8094H och PISO-PS400, och är konfigurerat för Mitsubishi MELSERVO-J2-servoförstärkaren.Varje axel har sin egen grupp av signaler: pulskommandoutgångar, encoderåterkoppling, ingångar för referenspunkt, närhet till referenspunkt och ändlägesbrytare samt en utgång för servoaktivering. Signalerna förs ut på skruvplintar, och axelkontakterna kan bytas för att ändra axeltilldelningen utan att koppla om. Optokopplarisolering skyddar styrenheten från drivsidan. En inbyggd strömmodul, matad från 20 ~ 26 VDC, försörjer kortets interna kretsar.Kortet mäter 162 mm x 107 mm och är specificerat för ett driftområde på -20 ~ +75 °C. En strömlysdiod och statuslysdioder för referenspunkt och ändlägesbrytare underlättar driftsättning och felsökning. Där styrenheten stöder FRnet tillhandahåller kortet dessutom en FRnet-plint för höghastighets seriell I/O-expansion.AnvändningsområdenFyraxlig steg- eller servomotorstyrningIntegration med Mitsubishi MELSERVO-J2-servoförstärkare

Plintkortet DN-8468PB är ett rörelsestyrningskort för ingenjörer som styr Panasonic MINAS A4/A5-servoförstärkare från ICP DAS fyraxliga rörelsestyrenheter. Det monteras som dotterkort och omvandlar styrenhetens signaler till en skruvplintsanslutning, så att axelanslutningar kan göras utan specialkablage.Var och en av de fyra axlarna har egna grupper med pulskommandolinjer, encoderåterkoppling, home-, near-home- och gränslägesingångar samt en servoaktiverings­utgång. Ombord finns höghastighetsisolering med fotokopplare som skyddar styrenheten, och plintkontakterna kan bytas för att ändra en axeltilldelning utan omkoppling av kablage. En inbyggd strömmodul accepterar 20 ~ 26 VDC och försörjer övriga kretsar på kortet.Kortet är certifierat enligt CE, UKCA, FCC, RoHS och WEEE. Driftområdet är -20 ~ +75 °C och måtten är 162 mm X 107 mm.AnvändningsområdenRörelsestyrning av Panasonic MINAS A4/A5-servoförstärkareFyraxliga stegmotor- eller servopositioneringssystem styrda av ICP DAS rörelsestyrenheterSignaluttag och kablage för styrenheterna I-8094, I-8094F, I-8094A, I-8094H och PISO-PS400

DN-8468UB CR är ett terminaldotterkort för ICP DAS 4-axliga rörelsestyrenheter, inklusive I-8094, I-8094F, I-8094A, I-8094H och PISO-PS400. Det bryter ut pulskommando, encoder-återkoppling och ändlägessignaler för fyra axlar till snap-on-terminalblock, vilket ger en ordnad fältkabeldragning och gör kortet enklare att serva.Varje axel har en egen signalgrupp med pulsutgångar, encoder-återkoppling, referens-, nära-referens- och ändlägesingångar samt en servoaktiveringsutgång. Isolerande kretsar på kortet skyddar styrenheten, och terminalkontakterna kan bytas mellan axlar för att omfördela axelfunktioner utan omkoppling av kablar. Kortet är avsett för generiska drivenheter samt Mitsubishi- och Panasonic-motorförstärkare.En inbyggd strömmodul accepterar ett brett ingångsområde på 20 ~ 26 VDC och levererar de spänningar som kretsarna på kortet behöver. Ström- och statuslysdioder visar status för matning, referens- och ändlägesbrytare. Där styrenheten stödjer FRnet finns även en FRnet-terminal för höghastighets seriell I/O-expansion.AnvändningsområdenStyrning av flera axlar med stegmotorer i kombination med ICP DAS 4-axliga rörelsestyrenheterServomotorpositionering med drivenheter för pulskommandoRörelsesystem med generiska, Mitsubishi- eller Panasonic-motorförstärkareIntegrering av encoder-återkoppling och ändlägesbrytarsignaler i rörelsestyrningspaneler

DN-8468YB CR är ett 4-axligt terminaldotterkort för rörelsestyrning avsett för ICP DAS-styrenheter, inklusive I-8094, I-8094F, I-8094A, I-8094H och PISO-PS400. Det är anpassat för Yaskawa Sigma II-, Sigma III- och Sigma V-servoförstärkare, så att ingenjörer kan koppla pulsutgångar, encoderåterkoppling och ändlägessignaler till en Yaskawa-drivenhet utan att bygga ett eget gränssnitt.Var och en av de fyra axelgrupperna har pulskommandolinjer, encoderåterkoppling, särskilda ingångar för referens-, närreferens- och ändlägesgivare samt en utgång för servoaktivering. Skruvplintskontakter förenklar kopplingen, och kontakterna kan bytas ut för att omdefiniera axeltilldelningar utan att koppla om. Inbyggd fotokopplingsisolering bidrar till att skydda styrenheten.En inbyggd strömmodul genererar de spänningar som kortet behöver från en 20 ~ 26 VDC-ingång. Ström- och statusindikatorer, inklusive lysdioder för referens- och ändlägesgivare, underlättar idrifttagning och felsökning. Där styrenheten stöder FRnet finns en dedikerad terminal för höghastighetsseriell I/O-expansion.AnvändningsområdenRörelsestyrning av Yaskawa Sigma II-, Sigma III- och Sigma V-servosystem4-axlig steg- eller servopositionering byggd kring ICP DAS-rörelsestyrenheter
