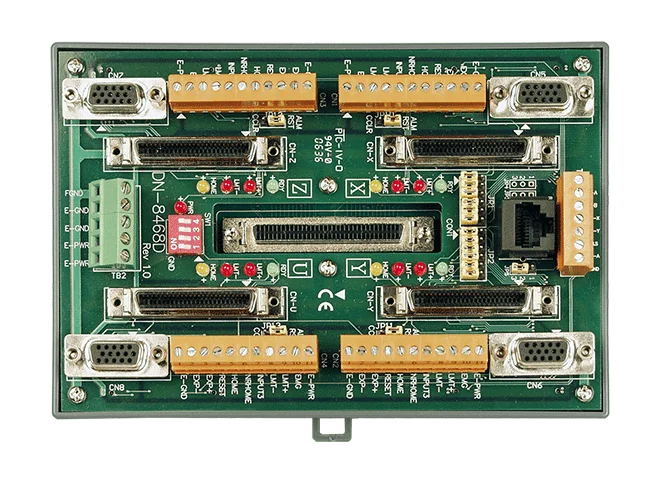

DN-8468DB 4-axelig stegmotor-/servostyrningsplint för Delta ASDA-A
4-axlig pulskommandoplint för 4-axliga rörelsestyrenheter från ICP DAS och Delta ASDA-A servoförstärkare, med optokopplad isolering och statuslysdioder.
- Fyra axlar med pulskommandoutgångar för stegmotorer eller servomotorer, var och en med encoderåterkoppling och servoaktiveringsledningar
- Höghastighetsoptokopplingsisolering för att skydda rörelsestyrenheten
- Skruvplintar med kontakter som kan bytas för att tilldela om axlar utan omkoppling av kablar
- Inbyggd strömmodul för 20 ~ 26 VDC ingång, 12 W förbrukning vid 24 VDC
- Spänningslysdiod samt statuslysdioder för referens- och ändlägesgivare
- FRnet-plint för höghastighets seriell I/O-expansion när styrenheten stöder FRnet
2 694,88 kr per st.
| 1-9 st. | 2 694,88 kr | |
|---|---|---|
| 10-30 st. | 2 617,88 kr | −3 % |
| 31+ st. | 2 562,88 kr | −5 % |
Produktinformation "DN-8468DB 4-axelig stegmotor-/servostyrningsplint för Delta ASDA-A"
Den DN-8468DB CR är en plintkortsenhet för 4-axlig stegmotor- och servostyrning, avsedd att placeras mellan en 4-axlig rörelsestyrenhet från ICP DAS och en Delta ASDA-A servoförstärkare. Varje axel har egna grupper för pulskommando, encoderåterkoppling, referens-, närreferens- och ändlägesgivarsignaler samt en servoaktiveringsutgång, anslutna via skruvplintar för enkel kabeldragning.
Ingenjörer väljer detta kort för att förenkla flertaxlig kabeldragning och skydda styrenheten. Höghastighetsoptokoppling isolerar gränssnittssignalerna, och plintkontakterna kan bytas mellan axlar för att ändra axeltilldelningen utan omkoppling av kablar. En inbyggd strömmodul accepterar ett brett ingångsområde på 20 ~ 26 VDC och levererar de spänningar som kortets egna kretsar behöver.
Statuslysdioder för spänning, referens och ändlägesgivare underlättar driftsättning och felsökning. Där styrenheten stöder FRnet finns även en FRnet-plint för höghastighets seriell I/O-expansion. Kortet är CE-, UKCA-, FCC-, RoHS- och WEEE-märkt.
Användningsområden
- 4-axlig stegmotor- eller servostyrning
- Integration med Delta ASDA-A servoförstärkare
- Flertaxliga positioneringssystem byggda kring 4-axliga rörelsestyrenheter från ICP DAS
| Portar: | 4 axes |
|---|---|
| Product type: | Daughter board |
| Interface: | Screw terminal |
| Isolation: | Photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Specifikationer
| Ström | |
|---|---|
| Ingångsområde | 20 ~ 26 VDC, 0,5 A |
| Förbrukning | 12 W (24 VDC) |
| Mekanisk | |
| Mått (mm) | 162 mm X 107 mm |
| Miljö | |
| Driftstemperatur | -20 ~ +75 °C |
| Lagringstemperatur | -30 ~ +85 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
