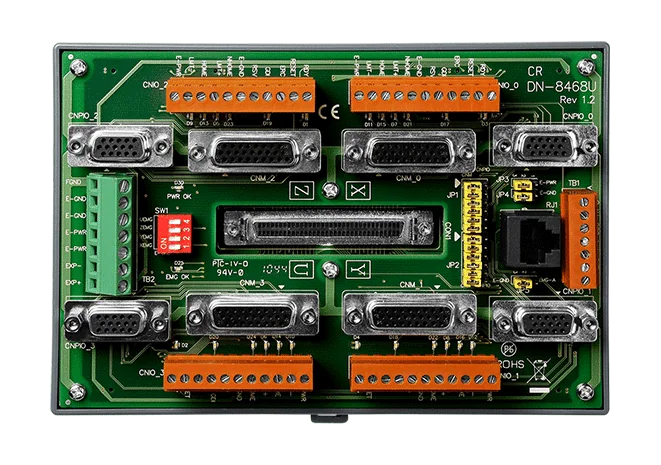

DN-8468UB 4-axel stegmotor-/servostyrning, terminalkort
Fyraxligt skruvterminal-dotterkort för ICP DAS I-8094-serien och PISO-PS400 rörelsestyrenheter, med optoisolering och utbytbara axelkontakter.
- Fyraxligt gränssnitt för pulskommando till steg- eller servomotordrivenheter
- Höghastighets optoisolering för att skydda rörelsestyrenheten
- Snap-on-terminalkontakter som kan bytas för att ändra axeltilldelning utan omkoppling av kablar
- Encoder-återkoppling, referens, nära-referens, ändlägesbrytare och servoaktivering per axel
- Inbyggd strömmodul med 20 ~ 26 VDC ingång, 12 W förbrukning vid 24 VDC
- Strömlysdiod och statuslysdioder för referens- och ändlägesbrytare
2 694,88 kr per st.
| 1-9 st. | 2 694,88 kr | |
|---|---|---|
| 10-30 st. | 2 617,88 kr | −3 % |
| 31+ st. | 2 562,88 kr | −5 % |
Produktinformation "DN-8468UB 4-axel stegmotor-/servostyrning, terminalkort"
DN-8468UB CR är ett terminaldotterkort för ICP DAS 4-axliga rörelsestyrenheter, inklusive I-8094, I-8094F, I-8094A, I-8094H och PISO-PS400. Det bryter ut pulskommando, encoder-återkoppling och ändlägessignaler för fyra axlar till snap-on-terminalblock, vilket ger en ordnad fältkabeldragning och gör kortet enklare att serva.
Varje axel har en egen signalgrupp med pulsutgångar, encoder-återkoppling, referens-, nära-referens- och ändlägesingångar samt en servoaktiveringsutgång. Isolerande kretsar på kortet skyddar styrenheten, och terminalkontakterna kan bytas mellan axlar för att omfördela axelfunktioner utan omkoppling av kablar. Kortet är avsett för generiska drivenheter samt Mitsubishi- och Panasonic-motorförstärkare.
En inbyggd strömmodul accepterar ett brett ingångsområde på 20 ~ 26 VDC och levererar de spänningar som kretsarna på kortet behöver. Ström- och statuslysdioder visar status för matning, referens- och ändlägesbrytare. Där styrenheten stödjer FRnet finns även en FRnet-terminal för höghastighets seriell I/O-expansion.
Användningsområden
- Styrning av flera axlar med stegmotorer i kombination med ICP DAS 4-axliga rörelsestyrenheter
- Servomotorpositionering med drivenheter för pulskommando
- Rörelsesystem med generiska, Mitsubishi- eller Panasonic-motorförstärkare
- Integrering av encoder-återkoppling och ändlägesbrytarsignaler i rörelsestyrningspaneler
| Product type: | Motion control terminal board |
|---|---|
| Interface: | Screw terminal |
| Isolation: | Photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Specifikationer
| Ström | |
|---|---|
| Ingångsområde | 20 ~ 26 VDC, 0,5 A |
| Förbrukning | 12 W (24 VDC) |
| Mekanisk | |
| Mått (mm) | 162 mm X 107 mm |
| Miljö | |
| Driftstemperatur | -20 ~ +75 °C |
| Lagringstemperatur | -30 ~ +85 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
