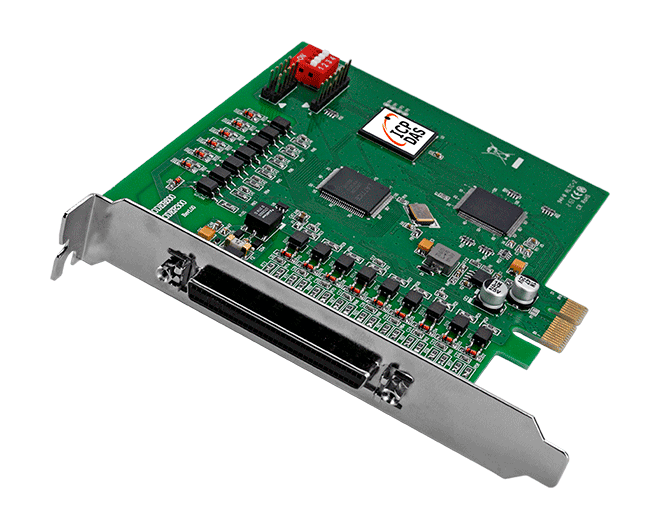

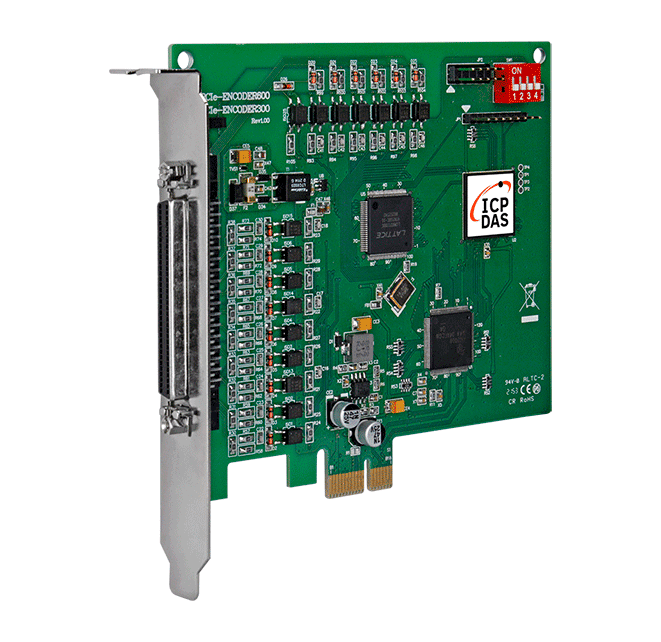

PCIe-ENCODER600 PCI Express 6-axis encoderingångskort, 4 MHz
PCI Express x1-kort med sex 32-bitars encoderräknare, en maximal räknefrekvens på 4 MHz, 8 optiskt isolerade digitala utgångar och en 68-polig SCSI-II-kontakt.
- Sex axlar, var och en med en verklig 32-bitars räknare
- Encoderräknefrekvens upp till 4 MHz (maximalt)
- Valbara räkneslägen: Quadrant, CW/CCW och PULSE/DIR
- Digitalt internt tredjeordningsfilter på encoderingångarna
- Tre sätt att nollställa räknarna: register, index (C-kanal) och hårdvara (HR1 till HR6)
- Stiften HR1 till HR6 kan även fungera som digitala ingångar
4 498,80 kr per st.
| 1-9 st. | 4 498,80 kr | |
|---|---|---|
| 10-30 st. | 4 366,80 kr | −3 % |
| 31+ st. | 4 278,81 kr | −5 % |
Produktinformation "PCIe-ENCODER600 PCI Express 6-axis encoderingångskort, 4 MHz"
Kortet PCIe-ENCODER600 CR är ett PCI Express x1-rörelseingångskort för PC-baserade system som behöver läsa av sex encoderaxlar samtidigt. Varje axel har en egen verklig 32-bitars räknare, med en maximal encoderräknefrekvens på 4 MHz.
Räkningen kan ställas in i Quadrant-, CW/CCW- eller PULSE/DIR-läge, så kortet passar för ett flertal olika encodersignalformat. Räknarna kan nollställas via ett programvaruregister, av encoderns indexpuls (C-kanalen) en gång per varv eller av externa hårdvaruingångar för återställning, HR1 till HR6. HR-stiften kan även användas som digitala ingångar när återställning inte behövs.
Kortet har åtta digitala utgångar, och den digitala I/O:n är isolerad med 2500 Vrms optokopplare för att hålla högspänningar borta från värdsystemet. Enhetsdrivrutiner och funktionsbibliotek levereras för DOS, Windows och Linux, med stöd för LabVIEW.
Användningsområden
- Halvledartillverkning
- Komponentinspektion
- Kvalitetskontroll i tillverkning
- Inspektion inom livsmedel och dryck
- Mikroskopi och medicinsk bildbehandling
- Biometriska tillämpningar
- X-Y-Z-bord
- Stansmaskiner med fast stegavstånd
- Transfermaskiner
- Spinnrar
- Matnings- och uppsamlingssystem
| Product type: | Encoder input card |
|---|---|
| Interface: | PCI Express x1 |
| Digital inputs: | 6 |
| Digital outputs: | 8 |
| Isolation: | 2500 Vrms |
| Operating temperature: | 0 ~ +60°C |
Specifikationer
| Programvara | |
|---|---|
| Stöd för OS | Windows 11 64-bit Windows 7/10 32/64-bit Windows XP/2000 32-bit |
| SDK | DOS 6.2, Linux 2.6 Labview 8.5 och senare |
| Hårdvara | |
| Kontakt | 68-pin SCSI-II hona |
| Allmänt | |
| Antal axlar | 6 |
| Encoder-ingång | |
| Läge | Kvadrant, CW/CCW, PULS/RIKT |
| Räkningshastighet | 4 MHz (max.) |
| Pulsutgång | |
| Räknarbredd | 32-bitars |
| Digital ingång | |
| Kanaler | 6 |
| Isolation | 2500 Vrms optisk isolation |
| Digital utgång | |
| Kanaler | 8 |
| Isolation | 2500 Vrms optisk isolation |
| PC-buss | |
| Typ | PCI Express x 1 |
| Ström | |
| Förbrukning | +12 V @ 200 mA +3.3 V @ 500 mA |
| Mekanisk | |
| Mått (mm) | 120.4 mm x 90.8 mm |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +80°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
