ECAT-2016-3 EtherCAT SubDevice-modul, 3-kanals 16-bitars töjningsgivaringång

ECAT-2016N är en EtherCAT SubDevice som ansluter en enda töjningsgivarkanal till ett EtherCAT-nätverk. Den ansluts direkt till en resistorbrygga, så lastceller och liknande helbryggsensorer kan läsas av utan en separat signalomvandlare. Ingångsområdet väljs i programvara från ±10 mV upp till ±1,25 V, och varje mätvärde finns tillgängligt för EtherCAT Main Device via processdata.Två RJ-45-portar gör att modulen kan kopplas i serie (daisy chain), vilket förenklar kabeldragningen och minskar behovet av infrastruktur. Nätverket kan byggas i stjärn-, linje- eller ringtopologi, med upp till 100 m mellan stationerna över 100BASE-TX. Modulen har en cykeltid på 1 ms och en isolerad in- och utgångsdesign, med EMS-skydd enligt IEC 61000-4-2, -4-4 och -4-5.Modulen har en löstagbar plintkontakt, LED-indikatorer och ett kapsling av plast för DIN-skenmontage. Den arbetar med +10 VDC till +30 VDC och inom temperaturområdet -25 ~ +75 °C. Observera att område- och filterinställningar inte stöds per kanal och att öppen ledningsdetektering inte finns.TillämpningarHalvledarverktygMetallformningFörpackningFormsprutningMonteringssystemTryckmaskinerRobotik

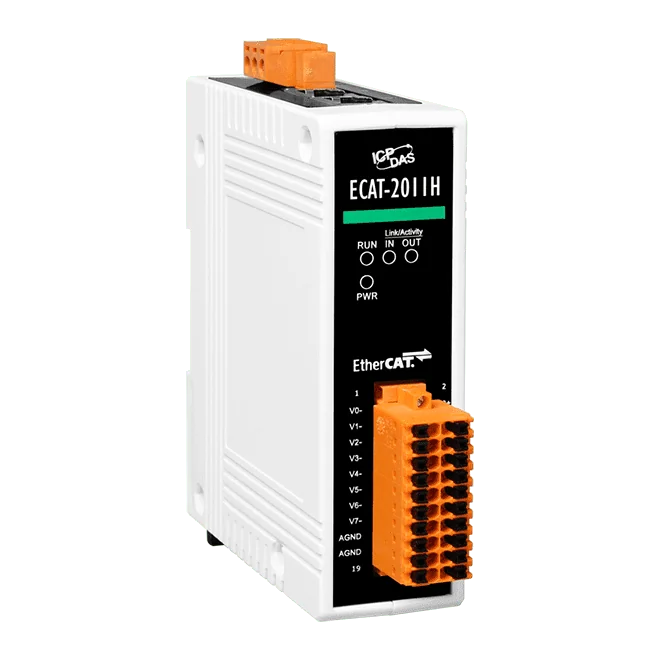

ECAT-2011H är en analog ingångsmodul för EtherCAT SubDevice, avsedd för ingenjörer som behöver ansluta 12-bitars spännings- eller strömsignaler till ett EtherCAT-nätverk. Varje kanal kan konfigureras i programvara som differentiell eller enkeländad ingång, så att en och samma modul täcker antingen 8 differentiella eller 16 enkeländade signaler.Två RJ-45-bussportar gör det möjligt att koppla moduler i serie (daisy chain), vilket minskar kabeldragningen och passar stjärn-, linje- och ringtopologier. Ingångsstatus levereras via processdata, och modulen har verifierats med EtherCATs testverktyg för konformitet.Valbara områden inkluderar 0~10 V, ±10 V, ±5 V, ±2,5 V, 0~20 mA, ±20 mA, 4~20 mA och ±4~20 mA. Modulen drivs med +10 till +30 VDC, monteras på DIN-skena och är specificerad för drift vid -25 ~ +75 °C. Område- och filterinställningar kan inte konfigureras per kanal.TillämpningarHalvledarverktygMetallbearbetningFörpackningFormsprutningMonteringssystemTryckmaskinerRobotik

ECAT-2012H är en EtherCAT SubDevice som ger 16-bitars analogingångar till ett EtherCAT-nätverk. Kanalerna kan konfigureras i programvara som 8 differentiella eller 16 enkelsidiga ingångar, och varje ingång accepterar spännings- eller strömsignaler i områden från 0~10 V till ±20 mA och 4~20 mA. Ingångsstatus returneras via processdatan, så att en EtherCAT Main Device eller konfigurator kan läsa den direkt.Två RJ-45-bussportar gör det möjligt att koppla moduler i kedja, vilket minskar kabeldragningen och förenklar installationen. Stjärn-, linje- och ringtopologier stöds alla, med upp till 100 m mellan stationer över 100BASE-TX. Modulen har godkänts av EtherCAT:s testverktyg för konformitet, och dess MCU hanterar nätverkstrafiken effektivt med on-the-fly-bearbetning och en cykeltid på 1 ms.Modulen passar maskinbyggare och systemintegratörer som arbetar med halvledarutrustning, metallformning, förpackningsmaskiner, formsprutning, monteringssystem, tryckmaskiner och robotik. Den löstagbara plintlisten, LED-indikatorerna och DIN-skenmonteringen gör den enkel att montera i styrskåp.AnvändningsområdenHalvledarutrustningMetallformningFörpackningFormsprutningMonteringssystemTryckmaskinerRobotik

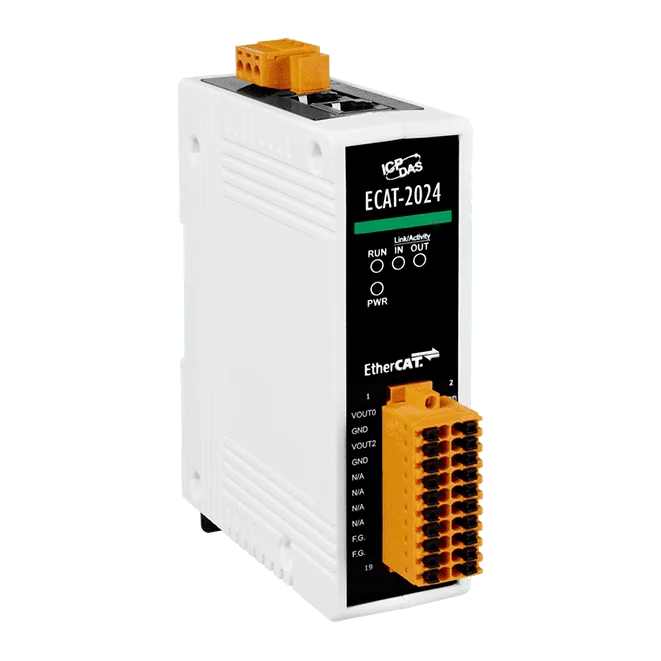

ECAT-2024 CR är en EtherCAT SubDevice som styr fyra isolerade 12-bitars analoga utgångskanaler från en EtherCAT Main Device eller konfigurator. Utgångsstatus returneras i processdatan, så kanalstatusen kan övervakas i samma cykel som styrvärdena.Två RJ-45-bussportar stödjer daisy-chain-anslutning, vilket förenklar installation och kabeldragning. Stationerna kan ligga upp till 100 m från varandra över 100BASE-TX, med 1 ms cykeltid och distribuerade klockor. En inbyggd MCU hanterar nätverkstrafik och processering i farten.Varje kanal har ±4 kV kontakt-ESD-skydd, och modulen uppfyller nivåerna för IEC 61000-4-4 EFT, IEC 61000-4-2 ESD och IEC 61000-4-5 överspänning. En löstagbar plintkontakt, LED-indikatorer för I/O-status och ett plasthölje för DIN-skenmontage passar paneluppbyggnader som arbetar vid -25 ~ +75 °C.AnvändningsområdenHalvledarutrustningMetallformningFörpackningFormsprutningMonteringssystemTryckmaskinerRobotik
