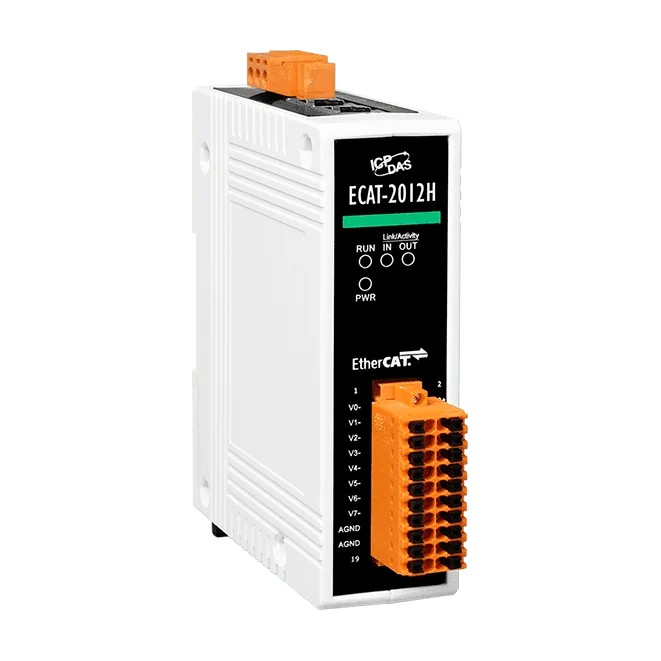

ECAT-2012H EtherCAT SubDevice I/O-modul, 16-bitars 16-kanalig analogingång
16-bitars EtherCAT SubDevice-analogingångsmodul med 8 differentiella eller 16 enkelsidiga kanaler, programvaruvalbara spännings- och strömområden och kedjekoppling.
- 16-bitars analogingångar: 8 differentiella eller 16 enkelsidiga kanaler, väljs i programvara
- Spännings- och strömområden, inklusive 0~10 V, ±10 V, 0~20 mA och 4~20 mA, valbara i programvara
- Noggrannhet på 0,05 % av FSR med överspänningsskydd på ±35 VDC
- Två RJ-45 EtherCAT-portar som stödjer kedjekoppling, upp till 100 m mellan stationer (100BASE-TX)
- Verifierad med EtherCAT:s testverktyg för konformitet
- Cykeltid på 1 ms med on-the-fly-bearbetning
6 368,71 kr per st.
| 1-9 st. | 6 368,71 kr | |
|---|---|---|
| 10-30 st. | 6 181,72 kr | −3 % |
| 31+ st. | 6 049,73 kr | −5 % |
Produktinformation "ECAT-2012H EtherCAT SubDevice I/O-modul, 16-bitars 16-kanalig analogingång"
ECAT-2012H är en EtherCAT SubDevice som ger 16-bitars analogingångar till ett EtherCAT-nätverk. Kanalerna kan konfigureras i programvara som 8 differentiella eller 16 enkelsidiga ingångar, och varje ingång accepterar spännings- eller strömsignaler i områden från 0~10 V till ±20 mA och 4~20 mA. Ingångsstatus returneras via processdatan, så att en EtherCAT Main Device eller konfigurator kan läsa den direkt.
Två RJ-45-bussportar gör det möjligt att koppla moduler i kedja, vilket minskar kabeldragningen och förenklar installationen. Stjärn-, linje- och ringtopologier stöds alla, med upp till 100 m mellan stationer över 100BASE-TX. Modulen har godkänts av EtherCAT:s testverktyg för konformitet, och dess MCU hanterar nätverkstrafiken effektivt med on-the-fly-bearbetning och en cykeltid på 1 ms.
Modulen passar maskinbyggare och systemintegratörer som arbetar med halvledarutrustning, metallformning, förpackningsmaskiner, formsprutning, monteringssystem, tryckmaskiner och robotik. Den löstagbara plintlisten, LED-indikatorerna och DIN-skenmonteringen gör den enkel att montera i styrskåp.
Användningsområden
- Halvledarutrustning
- Metallformning
- Förpackning
- Formsprutning
- Monteringssystem
- Tryckmaskiner
- Robotik
| Portar: | 2 x RJ-45 |
|---|---|
| Product type: | Analog Input Module |
| Protokoll: | EtherCAT |
| Interface: | EtherCAT |
| Analog inputs: | 16 S.E / 8 Diff. |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plast |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: ±1 kV klass A; Ström: ±1 kV klass A |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt för varje kanal |
| Överspänning (IEC 61000-4-5) | ± 1 kV klass A |
| Analog ingång | |
| Kanaler | 8 differentiella eller 16 enkeländade (programvaruval) |
| Typ | Spänning, ström |
| Område | 0~10 V, ±10 V, ±5 V, ±2,5 V, 0~20 mA, ±20 mA, 4~20 mA eller ±4~20 mA (programvaruval) |
| Upplösning | 16-bit |
| Noggrannhet | 0,05 % av FSR |
| Samplingshastighet | 1 k Hz per kanal (max. vid aktivering av 6 kanaler) |
| Överspänningsskydd | ±35 VDC |
| Konfiguration per enskild kanal | Ja (funktionen för områdes- och filterinställning stöds inte) |
| Detektering av öppen ledning | No |
| EtherCAT | |
| Portar | 2 x RJ-45 |
| Avstånd mellan stationer | 100 m max. (100Base-TX) |
| Dataöverföringsmedium | Ethernet/EtherCAT-kabel (min. CAT5), skärmad |
| Cykeltid | 1 ms |
| Distribuerade klockor | N/A |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 4 W max. |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 33 x 127 x 108 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
