ECAT-2016N EtherCAT SubDevice I/O-modul, 1-kanal 16-bitars töjningsgivaringång
EtherCAT SubDevice med en 16-bitars ingångskanal för helbrygg-töjningsgivare och lastcellssignaler, samplar med 1k Hz per kanal och lämpar sig för kabeldragning i serie (daisy chain).
- Enkel 16-bitars töjningsgivaringång för helbrygglastceller, med programvaruvalbara områden från ±10 mV till ±1,25 V
- 1k Hz samplingsfrekvens per kanal med en cykeltid på 1 ms
- Två RJ-45-portar för EtherCAT som stödjer serie-koppling (daisy chain) och stjärn-, linje- eller ringtopologi, upp till 100 m mellan stationerna
- Kraftfull MCU hanterar nätverkstrafiken effektivt med on-the-fly-bearbetning
- Konformitetstestad EtherCAT SubDevice
- Isolerad in- och utgångsdesign med ±4 kV kontakt-ESD samt ±1 kV EFT- och överspänningsskydd
3 145,86 kr per st.
| 1-9 st. | 3 145,86 kr | |
|---|---|---|
| 10-30 st. | 3 057,86 kr | −3 % |
| 31+ st. | 2 991,86 kr | −5 % |
Produktinformation "ECAT-2016N EtherCAT SubDevice I/O-modul, 1-kanal 16-bitars töjningsgivaringång"

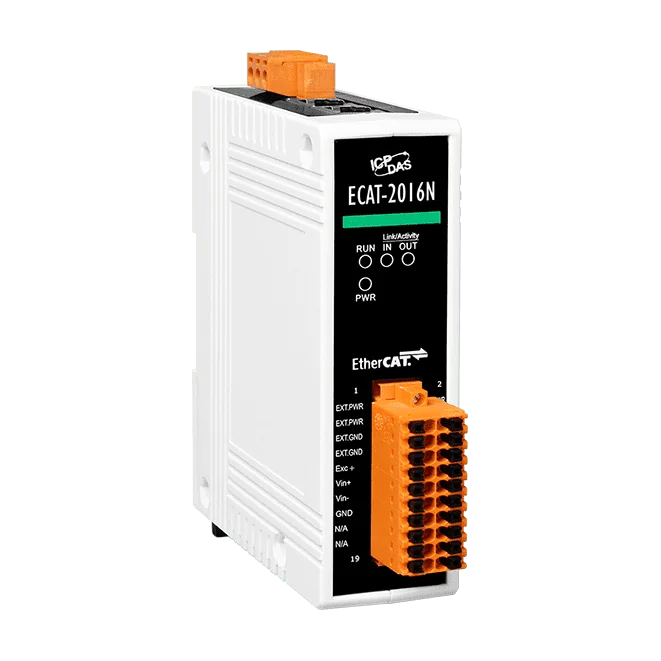

ECAT-2016N är en EtherCAT SubDevice som ansluter en enda töjningsgivarkanal till ett EtherCAT-nätverk. Den ansluts direkt till en resistorbrygga, så lastceller och liknande helbryggsensorer kan läsas av utan en separat signalomvandlare. Ingångsområdet väljs i programvara från ±10 mV upp till ±1,25 V, och varje mätvärde finns tillgängligt för EtherCAT Main Device via processdata.
Två RJ-45-portar gör att modulen kan kopplas i serie (daisy chain), vilket förenklar kabeldragningen och minskar behovet av infrastruktur. Nätverket kan byggas i stjärn-, linje- eller ringtopologi, med upp till 100 m mellan stationerna över 100BASE-TX. Modulen har en cykeltid på 1 ms och en isolerad in- och utgångsdesign, med EMS-skydd enligt IEC 61000-4-2, -4-4 och -4-5.
Modulen har en löstagbar plintkontakt, LED-indikatorer och ett kapsling av plast för DIN-skenmontage. Den arbetar med +10 VDC till +30 VDC och inom temperaturområdet -25 ~ +75 °C. Observera att område- och filterinställningar inte stöds per kanal och att öppen ledningsdetektering inte finns.
Tillämpningar
- Halvledarverktyg
- Metallformning
- Förpackning
- Formsprutning
- Monteringssystem
- Tryckmaskiner
- Robotik
| Portar: | 2 x RJ-45 |
|---|---|
| Product type: | Strain gauge input module |
| Protokoll: | EtherCAT |
| Interface: | EtherCAT |
| Analog inputs: | 1 |
| Power input: | +10 VDC ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plast |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: ±1 kV klass A; Ström: ±1 kV klass A |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt för varje kanal |
| Överspänning (IEC 61000-4-5) | ± 1 kV klass A |
| Töjningsgivare, ingång för lastcell | |
| Kanaler | 1 |
| Typ | Töjningsgivare |
| Område | ±1,25 V, ±600 mV, ±300 mV, ±125 mV, ±80 mV, ±60 mV, ±40 mV, ±30 mV, ±20 mV, ±15 mV, ±10 mV (väljs i programvara) |
| Kabeldragning | Helbrygga |
| Noggrannhet | ±0,1 % av FSR |
| Upplösning | 16-bit |
| Samplingshastighet | 1 k Hz per kanal |
| Konfiguration per enskild kanal | Ja (funktionen för områdes- och filterinställning stöds inte) |
| Detektering av öppen ledning | No |
| Överspänningsskydd | ±35 VDC |
| Excitationsspänningsutgång | |
| Kanaler | 1 |
| Område | + 10 V |
| EtherCAT | |
| Portar | 2 x RJ-45 |
| Avstånd mellan stationer | 100 m max. (100Base-TX) |
| Dataöverföringsmedium | Ethernet/EtherCAT-kabel (min. CAT5), skärmad |
| Cykeltid | 1 ms |
| Distribuerade klockor | N/A |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 4 W max. |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 33 x 127 x 108 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
