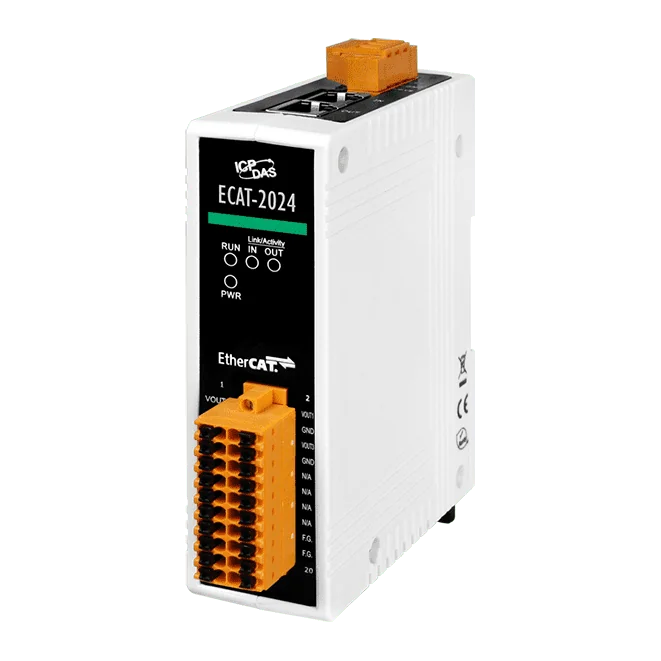

ECAT-2024 EtherCAT SubDevice I/O-modul, isolerad 4-kanals 12-bitars analogutgång

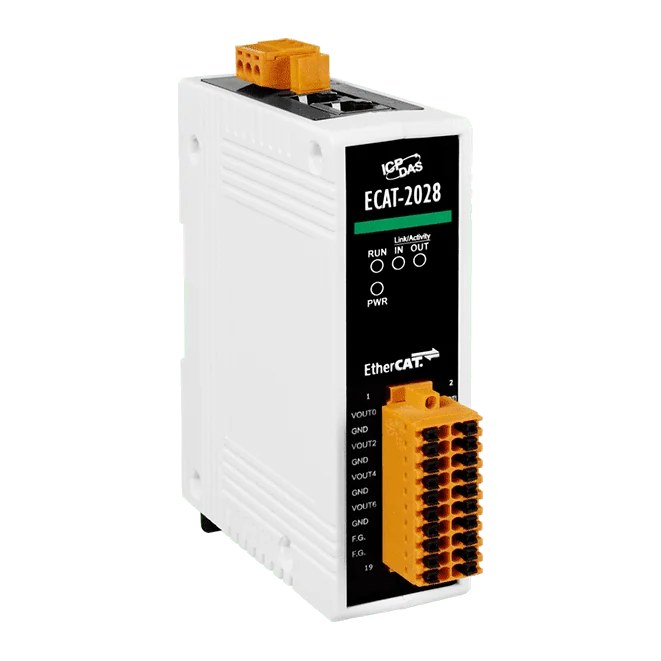

ECAT-2028 är en EtherCAT SubDevice som ger en EtherCAT Main Device eller konfigurator direkt styrning av åtta isolerade 12-bitars analoga utgångar. Varje kanal kan ställas in på ±5 V, ±10 V, 0 ~ +5 V eller 0 ~ +10 V, vilket gör det möjligt att driva ett brett urval av analoga ställdon och styringångar från en enda nod i nätverket.Två RJ-45-bussportar gör att moduler kan kopplas i daisy chain, och nätverket kan byggas som stjärn-, linje- eller ringtopologi. Stationer kan ligga upp till 100 m från varandra över 100BASE-TX. Modulen har godkänts av EtherCAT:s testverktyg för konformitet, och utgångsstatus returneras via processdata.Modulen är avsedd för montage i panel och skåp och har en löstagbar plint, LED-indikatorer för I/O-status och 4 kV kontakt-ESD-skydd på varje kanal. Den drivs från en matning på +10 VDC till +30 VDC och arbetar mellan -25 och +75 °C.AnvändningsområdenHalvledarverktygMetallformningFörpackningFormsprutningMonteringssystemTryckmaskinerRobotik

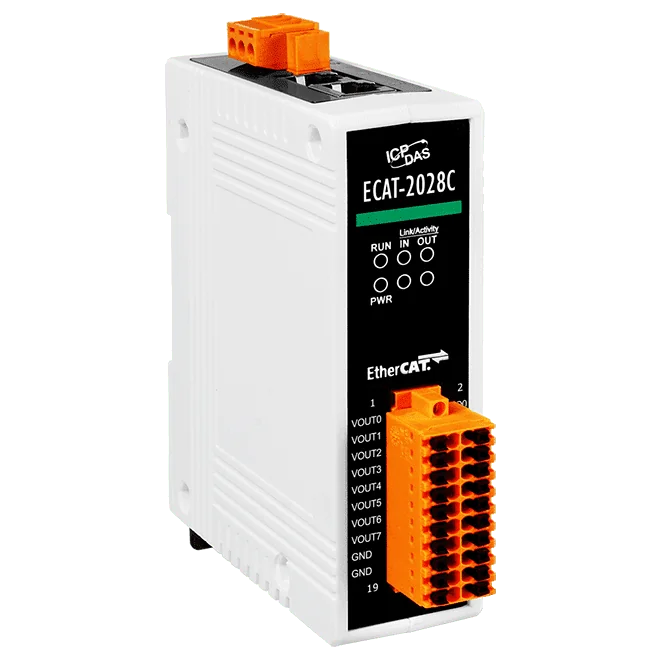

ECAT-2028C är en EtherCAT SubDevice med åtta isolerade analoga utgångar på 12 bitar. De valbara områdena täcker ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA och 0 ~ 20 mA, så en och samma modul kan styra ett brett urval av spännings- och strömaktuatorer.Två RJ-45-bussportar möjliggör daisy-chain-kabling med upp till 100 m mellan stationer över 100BASE-TX, vilket minskar kablaget i distribuerade maskinlayouter. Utgångsstatus kan läsas från processdata eller kontrolleras på LED-indikatorerna, och den löstagbara plintlisten förenklar installation och service.Modulen har verifierats med EtherCAT-konformitetstestverktyget och är avsedd för användning med EtherCAT Main Devices eller konfigurationsverktyg. Med 4 kV kontakt-ESD-skydd per kanal, 1 ms cykeltid och distribuerade klockor passar den för de maskinautomationstillämpningar som anges nedan.TillämpningarHalvledarverktygMetallformningFörpackningFormsprutningMonteringssystemTryckmaskinerRobotik

ECAT-2011H är en analog ingångsmodul för EtherCAT SubDevice, avsedd för ingenjörer som behöver ansluta 12-bitars spännings- eller strömsignaler till ett EtherCAT-nätverk. Varje kanal kan konfigureras i programvara som differentiell eller enkeländad ingång, så att en och samma modul täcker antingen 8 differentiella eller 16 enkeländade signaler.Två RJ-45-bussportar gör det möjligt att koppla moduler i serie (daisy chain), vilket minskar kabeldragningen och passar stjärn-, linje- och ringtopologier. Ingångsstatus levereras via processdata, och modulen har verifierats med EtherCATs testverktyg för konformitet.Valbara områden inkluderar 0~10 V, ±10 V, ±5 V, ±2,5 V, 0~20 mA, ±20 mA, 4~20 mA och ±4~20 mA. Modulen drivs med +10 till +30 VDC, monteras på DIN-skena och är specificerad för drift vid -25 ~ +75 °C. Område- och filterinställningar kan inte konfigureras per kanal.TillämpningarHalvledarverktygMetallbearbetningFörpackningFormsprutningMonteringssystemTryckmaskinerRobotik

ECAT-2012H är en EtherCAT SubDevice som ger 16-bitars analogingångar till ett EtherCAT-nätverk. Kanalerna kan konfigureras i programvara som 8 differentiella eller 16 enkelsidiga ingångar, och varje ingång accepterar spännings- eller strömsignaler i områden från 0~10 V till ±20 mA och 4~20 mA. Ingångsstatus returneras via processdatan, så att en EtherCAT Main Device eller konfigurator kan läsa den direkt.Två RJ-45-bussportar gör det möjligt att koppla moduler i kedja, vilket minskar kabeldragningen och förenklar installationen. Stjärn-, linje- och ringtopologier stöds alla, med upp till 100 m mellan stationer över 100BASE-TX. Modulen har godkänts av EtherCAT:s testverktyg för konformitet, och dess MCU hanterar nätverkstrafiken effektivt med on-the-fly-bearbetning och en cykeltid på 1 ms.Modulen passar maskinbyggare och systemintegratörer som arbetar med halvledarutrustning, metallformning, förpackningsmaskiner, formsprutning, monteringssystem, tryckmaskiner och robotik. Den löstagbara plintlisten, LED-indikatorerna och DIN-skenmonteringen gör den enkel att montera i styrskåp.AnvändningsområdenHalvledarutrustningMetallformningFörpackningFormsprutningMonteringssystemTryckmaskinerRobotik
