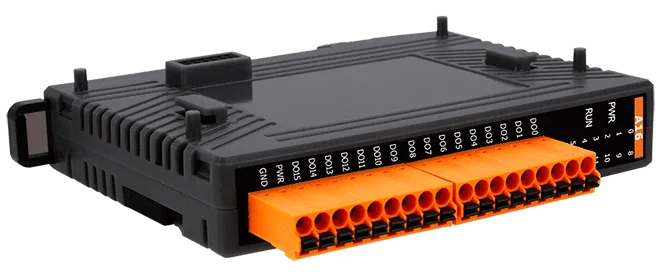

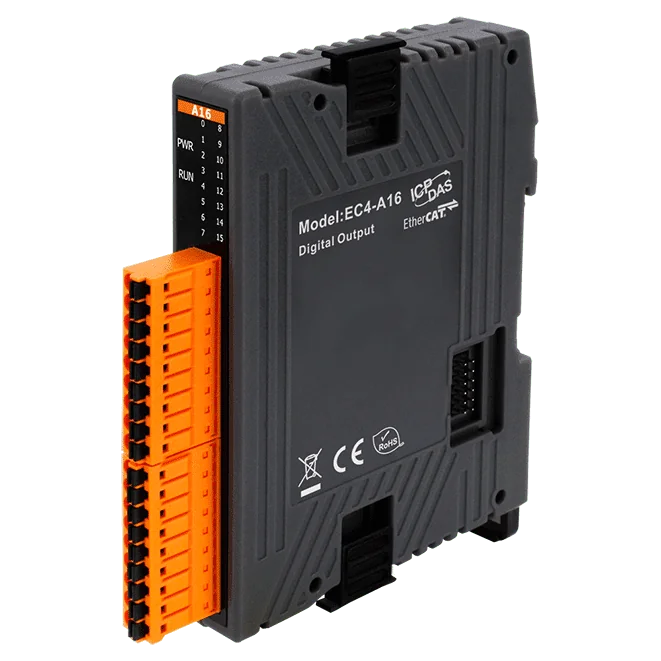

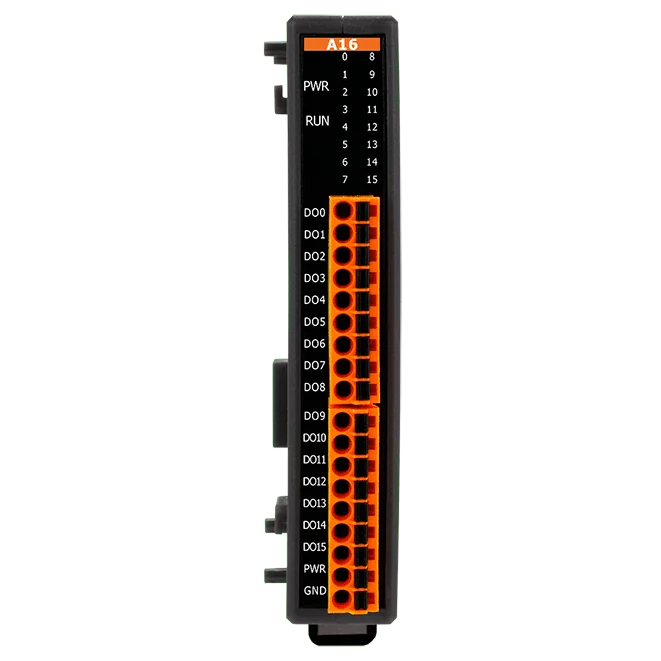

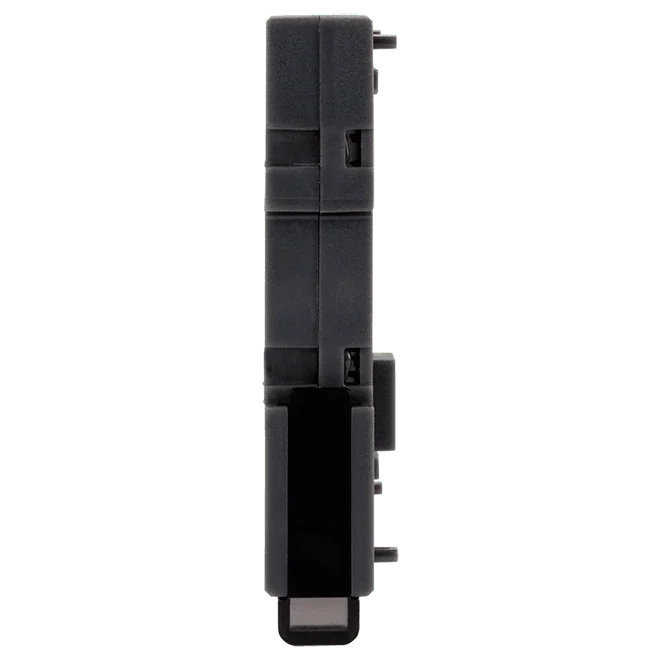

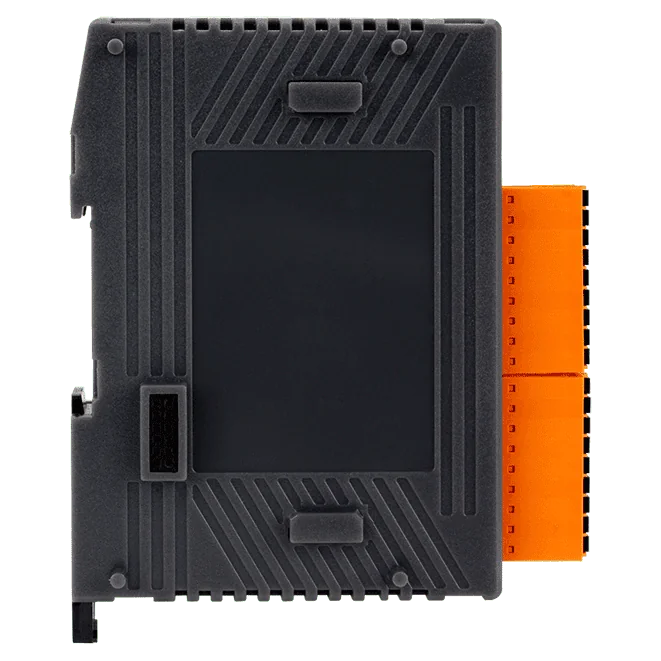

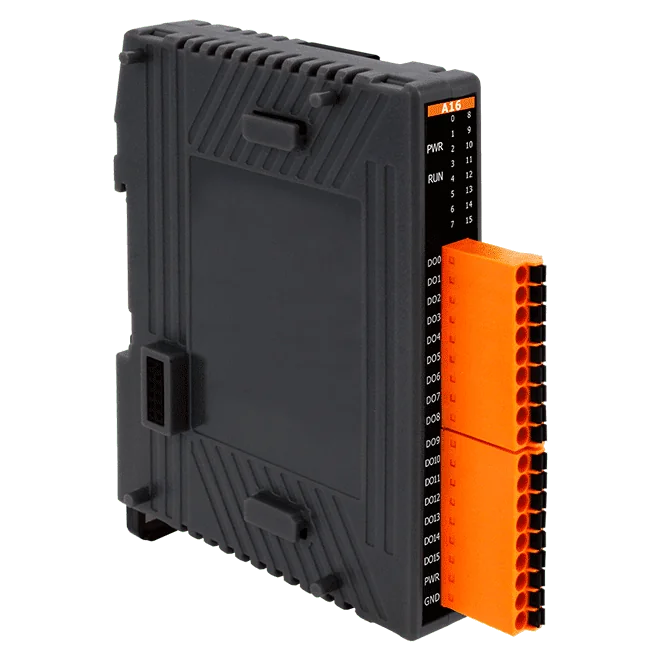

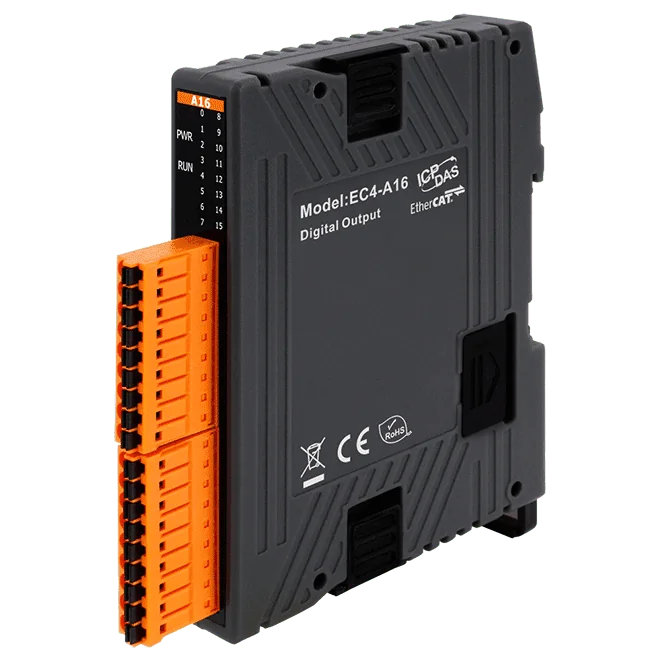

EC4-A16 EtherCAT SubDevice slim-modul, 16-kanals isolerad source-typ DO

EC4-AD8 är en slimmad EtherCAT SubDevice för insamling av spänningssignaler på åtta differentiella analoga ingångar med 16-bitars upplösning. Varje kanal är isolerad med 2500 VDC isolation och ±35 VDC överspänningsskydd, vilket passar för signalinsamling i brusiga eller elektriskt blandade styrskåp.Ingångsområdena 0~10 V, ±10 V, ±5 V och ±2,5 V väljs i programvara. Varje kanal samplar med 1k Hz och har en noggrannhet på 0,05 % av FSR. Modulen arbetar med en EtherCAT-cykeltid på 100 μs och stöder distribuerade klockor, så den kan synkroniseras inom ett större nätverk. Inställningar för räckvidd och filter per kanal stöds inte, och öppen ledningsdetektering finns inte.En löstagbar plintkontakt och ett plasthölje på 17,5 x 108 x 73 mm (B x L x D, exklusive plintar) gör att modulen kan monteras på DIN-skena eller med väggmontage. Driftområdet är -25 ~ +70 °C, och modulen matas med +24 VDC vid 1,5 W.AnvändningsområdenInsamling av spänningssignaler i EtherCAT-baserade automationssystemDistribuerad analog övervakning som minskar kabeldragningen jämfört med punkt-till-punkt-kopplingar

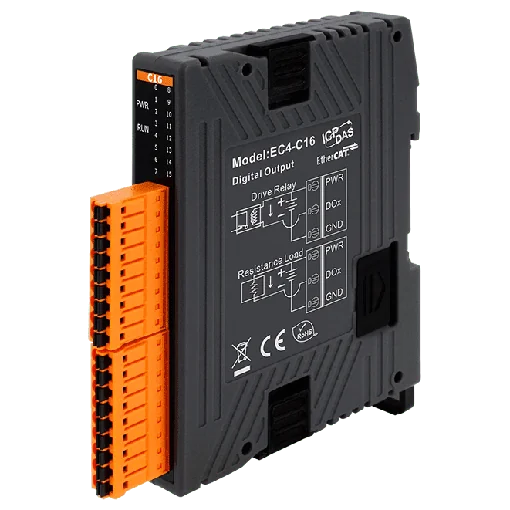

Den EC4-C16 CR är en tunn EtherCAT SubDevice I/O-modul som kopplar 16 galvaniskt isolerade digitala utgångar. Den passar för distribuerad styrning i EtherCAT-nätverk, där en kompakt storlek och färre fältkablar är prioriterat. Varje kanal är en open-collector sink-utgång med intern frihjulsdiod, dimensionerad för upp till 40 VDC och 500 mA per kanal.Utgångarnas tillstånd kan kontrolleras direkt via lysdioderna på höljet. Modulen erbjuder också konfigurerbara utgångsvärden vid start och kan vid behov behålla utgångsvärden efter en övergång i EtherCAT-tillståndsmaskinen. Distribuerade klockor stöds med en cykeltid på 100 μs.Suffixet CR anger den RoHS-kompatibla beställningsvarianten. Modulen är CE-, UKCA-, FCC-, RoHS- och WEEE-märkt, arbetar med en matning på +24 VDC vid -25 ~ +70 °C och monteras på DIN-skena eller på vägg.AnvändningsområdenDistribuerad kopplning av laster i EtherCAT-nätverkErsättning av punkt-till-punkt-fältkablage med färre kablar genom fjärrstyrda digitala utgångsmoduler

EC4-DA4 CR är en slim EtherCAT SubDevice som lägger till fyra isolerade 12-bitars analoga utgångar till ett styrnätverk. Varje kanal kan ställas in för spännings- eller strömområde, inklusive ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA och 0 ~ 20 mA, så att en och samma modul kan driva ett brett urval av fältenheter.Kommunikationen sker över EtherCAT med en cykeltid på 100 μs och stöd för distribuerad klocka. Genom att styra de analoga utgångarna via bussen i stället för med separat parallellkoppling minskas antalet kablar för ett givet antal punkter, och utgångsvärdena kan övervakas i programvaran. Modulen har godkänts vid konformitetstestning och är avsedd för användning tillsammans med ett antal standardiserade EtherCAT MainDevices.Höljet är av plast och mäter 17,5 x 108 x 73 mm (B x L x D, exklusive plintar). Den monteras på DIN-skena eller på vägg och har en löstagbar plintkontakt. Modulen är avsedd för drift mellan -25 och +70 °C och matas från +24 VDC, med 2500 VDC isolation på utgångarna.AnvändningsområdenDistribuerad styrning av analoga utgångar i EtherCAT-nätverkStyrning av spännings- eller strömbörvärden till fältenheter i tavel- och maskinstyrningSystem där det är prioriterat att minska kablage för analoga utgångar

The EC4-ENC2A är en kompakt EtherCAT SubDevice som ansluter två absolutgivare till ett EtherCAT-nätverk. Varje kanal arbetar oberoende av den andra, och båda samplas samtidigt, vilket gör det möjligt för ingenjörer att läsa positionsdata från två axlar i samma cykel.Varje kanal accepterar antingen SSI eller enkelriktad BiSS-C-överföring, med data upp till 48 bitar inklusive fel- och varningsbitar samt CRC i BiSS-C-läge. Överföringen sker med upp till 10 MHz, och kabelfördröjningar kompenseras automatiskt i BiSS-C-läge för kabellängder upp till 70 meter. Binär och Gray-kodning stöds, och CRC-polynomet kan anpassas upp till CRC-8.Modulen stödjer driftlägena Free-Run och Distributed Clock, med en angiven EtherCAT-cykeltid på 100 µs. Den matas från +24 V DC, har 2000 VDC fotoisolering på givaringångarna och är placerad i ett plasthölje för montering på DIN-skena eller vägg. Beställningskoden som anges här har RoHS-märkningen.AnvändningsområdenPrecisionsmätning av position
